脈沖產生電路
脈沖產生電路的原理是利用觸發器的輸入端和輸出端之間的正反饋?zhàn)饔茫?dāng)輸入脈沖出現時，觸發器的狀態會發生改變，從而產生一個有限寬度的輸出脈沖。常見的單穩態觸發器包括555定時器和觸發器。其工作原理是當輸入脈沖出現時，555定時器會將電容器充電并存儲能量，當電容器達到預設閾值時，輸出端會發出一個有限寬度的脈沖信號。
多諧振蕩器
多諧振蕩器是一種能產生矩形波的自激振蕩器，也稱為矩形波發生器。它利用深度正反饋，通過阻容耦合使兩個電子器件交替導通與截止，從而自激產生方波輸出。多諧振蕩器不需要外加脈沖就能自動產生矩形脈沖，廣泛應用于脈沖信號的生成和整形。
在數字技術的各種應用中，經常要用到矩形波、方波、鋸齒波等脈沖波形，其中矩形波和方波是較重要的波形。多諧振蕩器的應用非常廣泛，如電力電子、物聯網技術等領域。它具有產生矩形波、方波、鋸齒波等波形的能力，且具有良好的頻率穩定性和波形質量。
多諧振蕩器的優點包括：
輸出波形穩定可靠，能在較寬的頻率范圍內調節輸出頻率。
電路簡單，成本低廉，易于實現。
輸出波形易于控制和調節，能夠?qū)崿F(xiàn)精確的定時和同步。
多諧振蕩器的缺點包括：
產生的矩形波中含有豐富的諧波成分，可能對其他電路產生干擾。
需要一定的穩定時間，不適合用于需要快速響應的場合。
對元件參數的敏感度較高，參數選擇不當會影響輸出波形的質量和穩定性。
多諧振蕩器是基本的脈沖產生電路。

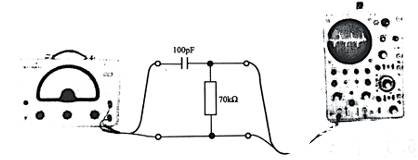

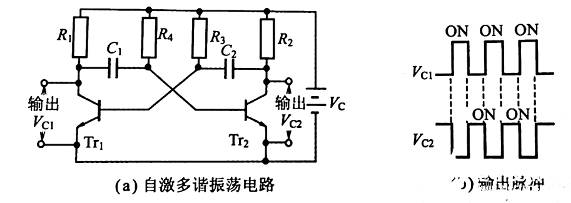

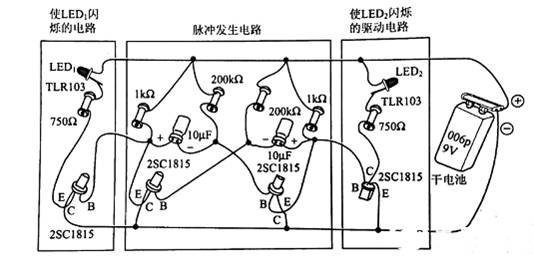

用圖1所示的脈沖產生部分即為一多諧振蕩器，圖2（a）示其電路結構，圖2（b）是其輸出脈沖的情形。
LED（發光二極管）的閃爍電路
脈沖發生電路
在此電路中，其基本結構為采用了2個晶體管的CR耦合2級放大電路，是將Tr2的輸出100%正向反饋（使輸出的極性與輸入保持一致全部返回給輸入端）給Tr1的振蕩電路。
簡單地說，就是利用C1、R1和C2、R2的充放電作用，改變對方晶體管基極的輸入電壓，使晶體管起開關作用。
例如，Tr1為ON時，集電極電壓幾乎接近于0。由于C1向Tr2的基極加上負電壓，而使其成為OFF。
以Tr1、Tr2為中心，電路呈左右對稱，所以動作正好相反，Tr1為ON時，Tr2為OFF；Tr2為ON時，Tr1就為OFF。這樣交替動作，其輸出Vc1和Vc2如圖2（b）所示。
因此，可以使圖1中的發光二極管交替地閃亮。
