一個帶有外部調整管的 5V 線性穩壓器（為負載電流提供額外的并行路徑）可提供兩倍的輸出電流（150mA 至 300mA），同時保持 5V 調節。
在圖 1 中，5V 線性穩壓器 （U1） 在單獨工作時可提供高達 150mA 的負載電流。該電路采用所示的外部調整管（Q1）工作，保持5V穩壓，同時提供超過300mA的電流。

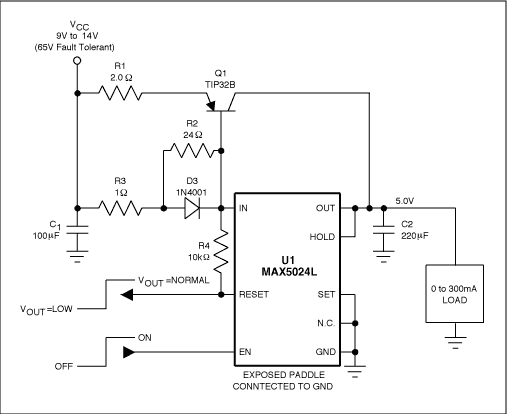

圖1.一個外部調整管（Q1） 的輸出電流能力是該 5V 線性穩壓器 （U1） 的兩倍以上。
該電路接受 9V 至 14V 范圍內的正常工作電壓，并在 5V 時提供高達 300mA 的負載電流。得益于 IC 的高輸入電壓額定值和內部熱保護，它可承受高達 65V 的輸入瞬變。寬輸入電壓范圍（6.5V至65V）和-40°C至+125°C溫度范圍使該電路適合12V和48V汽車應用。
外部調整管通過創建從輸入到輸出的額外路徑來增加可用負載電流。本例中的路徑設計用于額外的150mA電流，但您可以通過替換電路中的其他元件來獲得更大的輸出電流。要了解外部晶體管如何允許更大的負載電流，請想象沒有輸出電流的電路。在這種情況下，IN和Q1發射極的電壓大約等于V抄送.Q1的基極-發射極電壓為零，晶體管關斷。
當負載電流從零緩慢增加到300mA時，電流開始從V流過U1抄送至 OUT，導致 R3 和 D3 兩端出現壓降。R1和V上出現相同的壓降是的 Q1。V是隨著負載電流的增加而增加。作為 V是接近Q1的閾值時，晶體管逐漸導通，并允許電流從輸入流向負載。Q1的V是室溫下的閾值約為0.7V，在較高溫度下降至約0.3V。
選擇所示晶體管 （TIP32B） 是因為其功耗能力和高集電極至發射極電壓 （-80V）。TO-220 封裝允許幾瓦的功耗，-80V 集電極至發射極電壓允許在輸入電壓高達 65V 的應用中工作（使用 U1）。如圖2-3所示，該電路在存在負載和線路瞬變的情況下保持穩定。

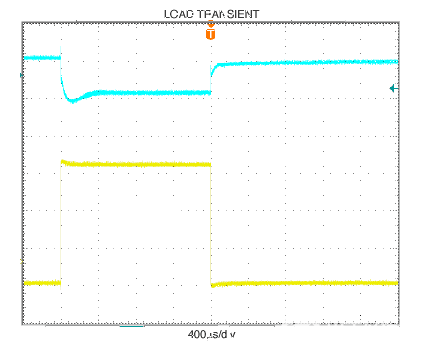

圖2.圖1電路的負載瞬變（頂部跡線）。

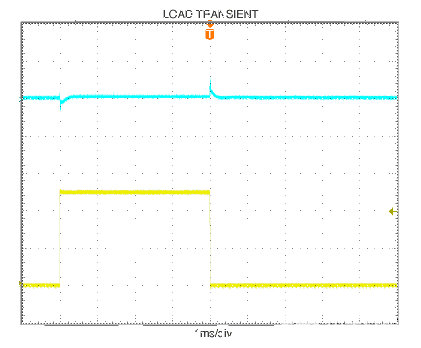

圖3.圖1電路的線路瞬變（頂部跡線）。
