【導讀】差分放大電路在數顯表應用很多，本文以圖文形式簡單介紹差分信號、單端信號的概念及差分放大電路的作用，方便大家對差分放大電路相關知識有所了解。
差分放大電路在數顯表應用很多，本文以圖文形式簡單介紹差分信號、單端信號的概念及差分放大電路的作用，方便大家對差分放大電路相關知識有所了解。
1、什么是單端信號？什么是差分信號？
單端傳輸是指用一根信號線和一根地線來傳輸信號，信號線上傳輸?shù)男盘?hào)就是單端
信號。優點是簡單方便，缺點是抗干擾能力差。

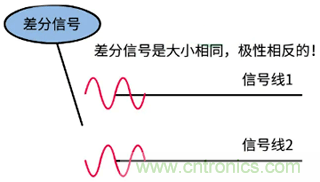

差分傳輸是指在兩根線上都傳輸信號，這兩個信號的大小相等，極性相反，這兩根線上傳輸?shù)男盘?hào)就是差分信號(差模信號)。優點是抗干擾能力強，缺點是電路比單端傳輸?shù)膹?fù)雜。
2、差分放大電路有什么作用？

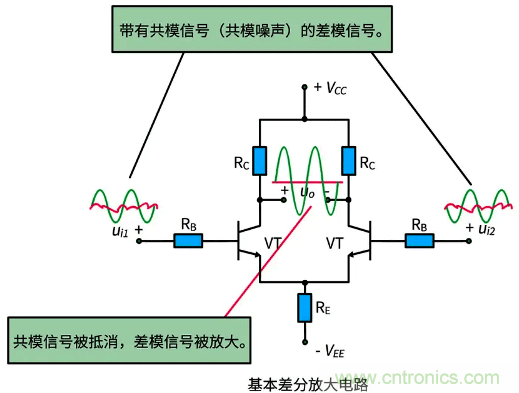

差分放大電路又稱為差動放大電路，當該電路的兩個輸入端的電壓有差別時，輸出電壓才有變動，因此稱為差動。
差分放大電路有差模和共模兩種基本輸入信號，那么什么是共模信號呢？當兩輸入端所接信號大小相等，極性相反時，稱為差模輸入信號；當兩輸入端所接信號大小相等、極性相同時，稱為共模信號。
實際應用中，溫度的變化各種環境噪聲的影響時共模噪聲，也稱為對地噪聲，指的是兩根線分別對地的噪聲。
差分放大電路時直接耦合放大電路的基本組成單元，對于共模信號起到很強的抑制作用，未對差模信號起到放大租用，并且電路的放大能力與輸出方式有關。
差分放大電路相關知識就簡單介紹到這里。
