【導讀】晶體管（三極管）的功能之一就是作為開關，利用其截止特性，實現開關功能。但是很多人并不能很好的理解三極管的開關功能。下面以8個實例圖片，生動的闡述三極管作為開關的功能。
晶體管（三極管）的功能之一就是作為開關，利用其截止特性，實現開關功能。但是很多人并不能很好的理解三極管的開關功能。下面以8個實例圖片，生動的闡述三極管作為開關的功能。

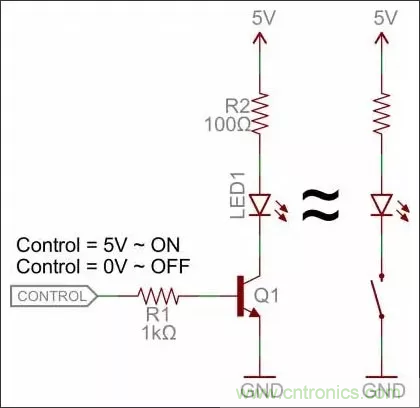

1、低邊開關

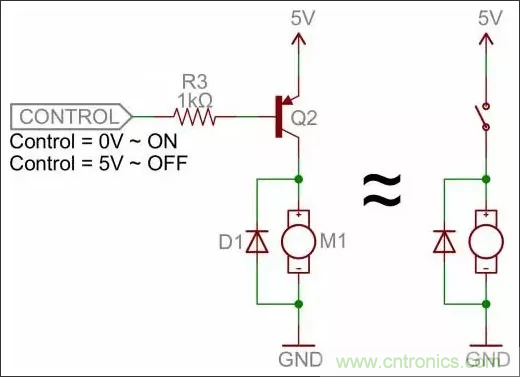

2、高邊開關

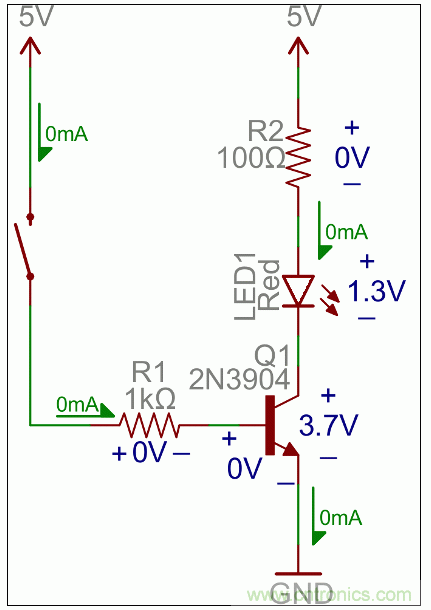

3、基極電阻

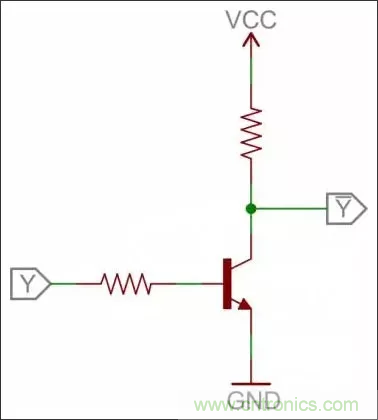

4、非門電路

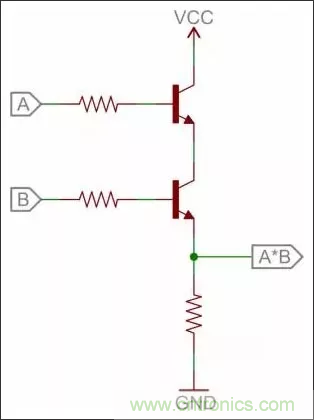

5、與門

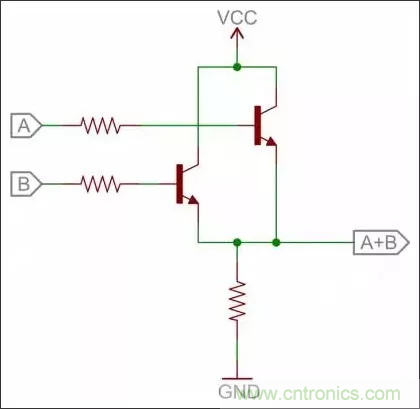

6、或門

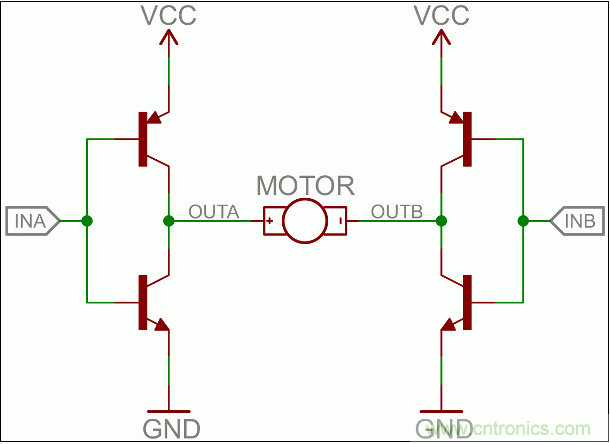

7、H橋

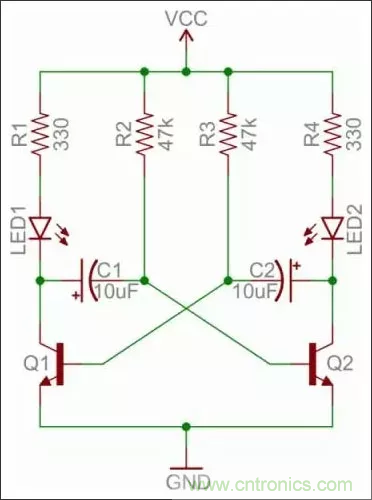

8、振蕩器
