【導讀】對于積分電路和微分電路，積分電路到底怎么學？積分和積分電路到底是什么關系？感覺好抽象？
對于積分電路和微分電路，積分電路到底怎么學？積分和積分電路到底是什么關系？感覺好抽象？

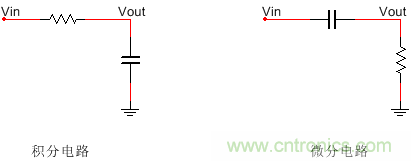

所以，今天就來聊一下微分、積分電路。最簡單的微、積分電路如下所示：
從以上電路可以看到，微、積分電路其實就是在項目二電容部分講解的低通濾波電路，以及高通濾波電路。其實高通濾波和低通濾波電路是這兩個電路在交流環境下的叫法。在直流環境下，這兩個電路分別叫“積分電路”、“微分電路”。

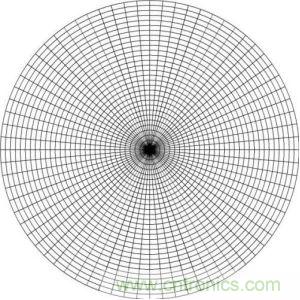

在數學的領域中，我個人對積分的理解是：積分就是一個通過累加的方式，來實現計算總量的方法。這里可以借用教科書中很經典的例子，比如將一個圓切分成很多份，然后將這些被切分的面積累加起來，就是圓的面積。
其實積分電路的功能也是一樣的。只不過積分電路積累的是電子，而上面的例子累積的是整個圓的一小部分。而上面例子中的累積過程需要我們?nèi)斯とネ瓿桑欠e分電路對電子的積分則不需要那么麻煩，其會根據實際存在的物理反應，自動完成電子的積分過程。
我們知道，我們?cè)趯W(xué)習積分的數學知識時，一般學習的是積分方法，最后得到我們想要的結果。但是對于積分電路，它是一個可以直接將積分結果告訴我們的網路，所以我們一般不需要研究它的積分過程，而是研究它的積分過程，然后被我們所用。而其中比較重要的過程包括：時間以及積分量（具體時間的積分量）。簡單來說就是三個問題：1、積分電路在某段時間可以積累多少的電子？2、積分電路積累一定數量的電子需要多少時間？3、積分的規律是什么

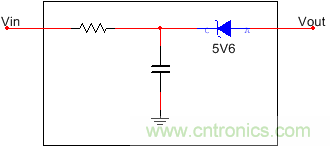

現在我們用項目二中的延時電路來做一下舉例，電路如下:
Ps：延時電路的工作原理在項目二的電容部分有詳細的講解，在這里就不在進行詳細的闡述。
我們知道，對于延時電路的設計，我們?cè)谝獾臅r(shí)候電容上面的電壓什么時候才能準確的積分到指定的開通電壓。
從上面這一句話“我們?cè)谝獾臅r(shí)候電容上面的電壓什么時候才能積分到指定的開通電壓”，可以看到，我們研究的主要是兩個點，一個是“什么時候”，即“時間”。“指定電壓”，即“電子量”。同時，準確則要求我們必須要了解其積分規律。而至于它是通過什么方法進行累計的？為什么可以累計？這些問題在應用中則顯得不是很重要。
再回過頭來看看我們的積分電路，其實不就是一個RC電路嗎？所以，我們?cè)趯W(xué)習積分電路時，其實主要學習的內容是：1、電容的充放電時間；2、電容的充電電壓；3、電容的充電規律。
而電容的充放電公式以及電容的充電時間公式就能夠解決1、2的內容，如下：
Vt＝V0 ＋（V1－V0）× ［1－e（－t／RC）］
t ＝ RC × Ln［（V1 － V0）／（V1 － Vt）］
V0 為電容上的初始電壓值；
V1 為電容最終可充到或放到的電壓值；
Vt 為t時刻電容上的電壓值。則：

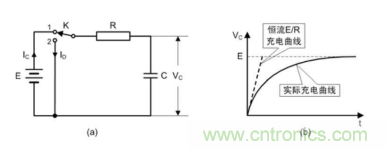

另外，電容的充電規律，無非就是一個指數函數，如下圖。
所以，積分電路，沒有想象中的難。
而對于微分，據說微分可以預測未來。同時大家應該都知道，微分電路就是積分電路的逆過程。說是這么說，但是對微分電路還是很陌生，不知道這電路能用來干嘛，更不要提預測未來了。
