陶瓷諧振器靜噪的三種措施

發布時間:2019-04-30 責任編輯:xueqi

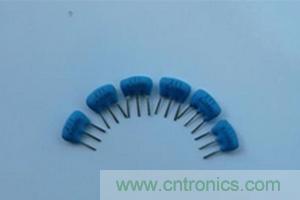

【導讀】陶瓷諧振器(CERALOCK®)的Q值低于石英晶體,此外,CERALOCK®可以在端子之間產生大電容。因此,影響CERALOCK®的噪聲 (不必要的電磁噪聲) 低于石英晶體。如果CERALOCK®的噪聲問題仍然存在,可以通過改變振蕩電路的常數將噪聲抑制在特定范圍。為此,通常使用如下三種方法。



1. 增加負載電容

如果增加了負載電容,就會增強低通濾波器的效果,從而減小微波噪音。因此,振蕩頻率也會稍微降低。如果負載電容增加過大,振蕩就會停止。


2. 增加阻尼電阻器 (Rd)

增加阻尼電阻器會進一步增加負載電容,增強低通濾波器的效果,糾正CERALOCK®與集成電路的配合,進而抑制反射振鈴。此外,此方法可以減少電流消耗,抑制噪音。如果阻尼電阻增加過多,振蕩就會停止。


3. 在負載電容與地之間安裝鐵氧體磁珠

安裝鐵氧體磁珠可以降低微波增益,抑制噪音。如果鐵氧體磁珠造成的感應系數或損耗過大,振蕩就會停止或發生異常振蕩現象。

即使用上述三種方式來抑制噪音,也可能是無效的,因為不同的集成電路和CERALOCK®會影響噪音的抑制效果。特別是針對三次泛音的CERALOCK®,其電路常數產生很少額外增益,因此,必須全面地考慮電路常數。
