【導讀】一體成型電感是現在應用廣泛的一種電感，有時候我們會碰到關于一體成型電感的一些問題，比如說電感有裂痕該怎么辦呢？一體化成型電感是怎樣保證主板電流純凈度的呢？

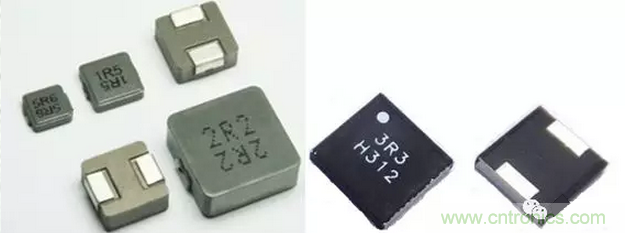

一體成型電感開裂原因分析
電感裂痕一般分為兩種，一種是內部，一種外部，內部的眼睛看不到，需要做檢測才能查出來，外部的很直觀，直接可以看出并PASS掉。
這些裂痕是怎么形成的呢？小編給大家匯總了幾種能引起這種現象的情況：
1、因成型設置異常造成的粉料之間分層，這類裂痕會影響產品的電氣性能，在長期工作后會有惡化的風險。
2、因粉料配比不當造成粘合不好而產生的裂痕，只是表面有紋路且各項電性能與正常品無異，在做可靠性驗證后，可以歸類成次等良品，如果內部有開裂（研磨截面或X光檢視），可判為不良品。
3、因銅線應力導致產品側邊裂痕，可做研磨截面或X光檢視，可判為不良品。
判斷開裂的原因，首要要先看產品斷裂面的晶相，判斷是燒結前開裂，還是燒結后開裂。然后再通過其他的已知因素來判斷開裂的原因，這樣就可以對癥下藥，徹底解決開裂的問題。

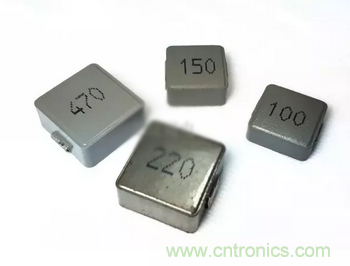

一體成型電感是怎樣保證主板電流純凈度的？
一體成型電感現今作為貼片電感的主流產品，在電感類電子產品的主板中都有用到，如電腦主板、電腦顯卡主板、手機主板、攝影機主板等。另外由于一體成型電感屬于貼片電感，因此具備貼片電感的電磁特性，將電能轉化為磁能，在這個能量轉換的過程中，貼片電感完成了其負擔的濾波，儲能，整流的職能，同時也會對主板通過電流的純潔度有影響，那么一體化成型電感是怎樣保證主板電流純凈度的呢？
在電子產品主板上，電感和電容的主要作用是對通過的電流進行濾波處理，但是由于電感自身具有儲能的特點，所以電流通過電感時會過濾掉一些高頻雜波，在流過電容時會進行再一次過濾，濾掉剩余的雜波，因此貼片電感的性能充分影響到整個電路板的純凈度。當然前提通過的電流的儲能度要非常的高，因此主板上一般設計很復雜的電路對電流進行濾波處理。
目前一體成型電感具備大電流、體積小、形狀規則、安裝效率高等眾多結構特點，已成為社會主流，例如三星手機、蘋果手機、三星平板、蘋果筆記本電感等許多先進電子產品已全部換上一體成型電感，配備一體成型電感產品的電路板，電路中的電流會非常的純凈，對于產品性能和體驗度也是一大提升。
