【導讀】由于半導體二極管D的單向導電特性，只有當變壓器B次級電壓U2為正半周時，才有電流IL流過負載RL，而負半周時IL則被截斷，使負載兩端的電壓UL成為單向脈動直流電壓，U=為其直流成分。
一、單相半波整電路

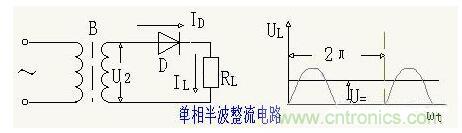

下圖為單相半波電阻性負載整流電路。由于半導體二極管D的單向導電特性，只有當變壓器B次級電壓U2為正半周時，才有電流IL流過負載RL，而負半周時IL則被截斷，使負載兩端的電壓UL成為單向脈動直流電壓，U=為其直流成分。
二、單相全波整流電路

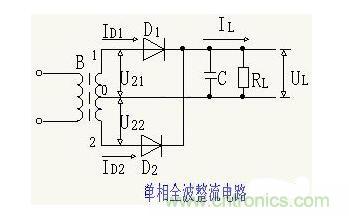

下圖為單相全波容性負載整流電路。電源變壓器B的次級繞組具有中心抽頭0；因此，可以得到電壓值相等而相位相差180°的交流電壓U21和U22，分別經二極管D1和D2整流。

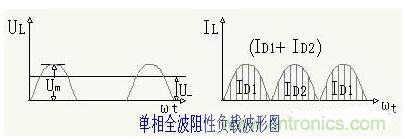

在未加入電容C（即阻性負載）時，當變壓器B次級繞組1的交流電壓為正、2端為負時，D1導通，D2截止，流經負載的電流為ID1，另半個周期時，則2端為正，1端為負，此時D2導通，D1截止，流經負載的電流ID2。ID1和ID2交替流經負載，使負載電流IL為單向的連續脈動直流，如下圖所示。
在圖中，B為電源變壓器；ID1、ID2為整流器電流，UL為輸出電壓，Um為變壓器次級電壓U21或U22的峰值。
三、單相橋式整流電路

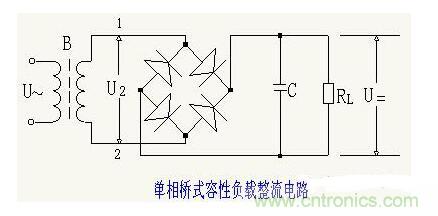

下圖是容性負載單相橋式整流電路。它的四臂是由四只二極管構成，當變壓器B次級的1端為正、2端為負時，二極管D2和D4因承受正向電壓而導通，D1和D3因承受反向電壓而截止。此時，電流由變壓器1端通過D4經RL，再經D2返回2端。當1端為正時，二極管D1、D3導通，D2、D4截止，電流則由2端通過D3流經RL，再經D1返回1端。因此，與全波整流一樣，在一個周期內的正負半周都有電流流過負載，而且始終是同一方向。
四、三相半波整流電路

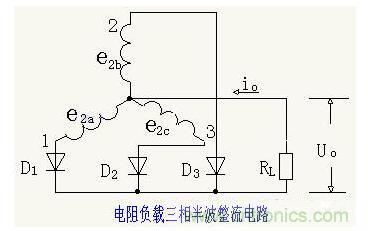

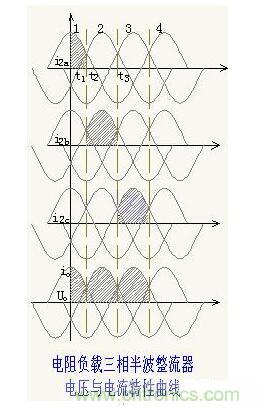

如上圖所示，整流變壓器次級接成星形，各相出頭與整流二極管（或硅整流器）相連，變壓器的零點為“負”極，各整流管輸出端連成一點為正極，其電壓、電流關系示意圖如下圖。
五、三相全波整流電路

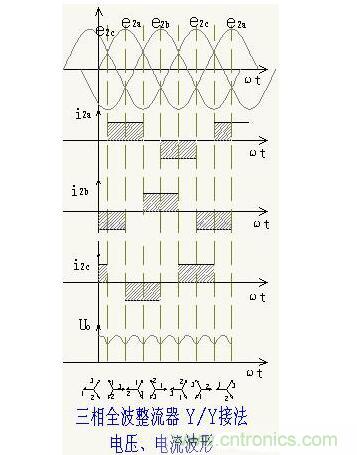

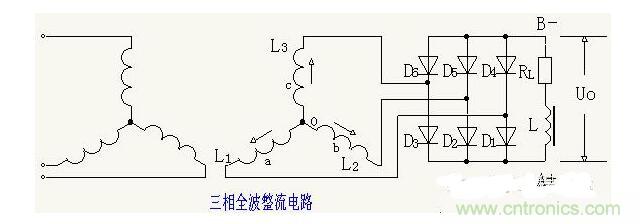

三相全波整流電路如上圖所示。三相全波整流電路實際是由兩套三相半波整流器相串聯組成的。第一套三相半波整流器是由變壓器次級線圈L1、L2、L3和整流管D1、D2、D3組成的，第二套三相半波整流器是由L1、L2、L3和D4、D5、D6組成的。設在最初時，相對于0點的正電壓最大值在c相，而負電壓最大值在b相。電流由0點流經L3、D3、A+、負載L、R、B-、D5、L2，回到0點。如果下一個瞬時，a相最大，負載電流就會從c相移到a相上，此時電流，沿著0點、D1、A+、負載L、R、B-、D5、L2，流回0點。同理可以分析三相全波整流器每經過60°的工作情況。三相全波整流器的各電壓、電流波形圖如下圖所示。圖中，Uo為整流電壓，e2為Y/Y接法次級線圈相電壓，i2為Y/Y接法次級線圈相電流。
如果需要半壓輸出，可從圖中的0點引出一條線，UoB_即為半壓。

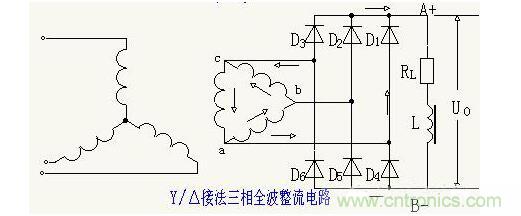

次級線圈也可以接成三角形，如下圖所示。

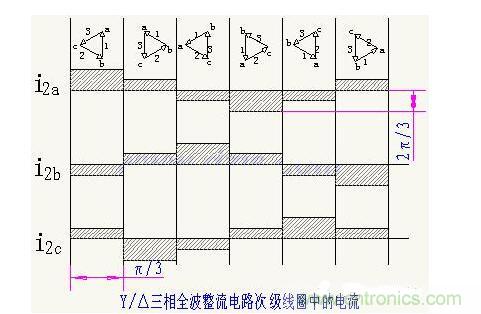

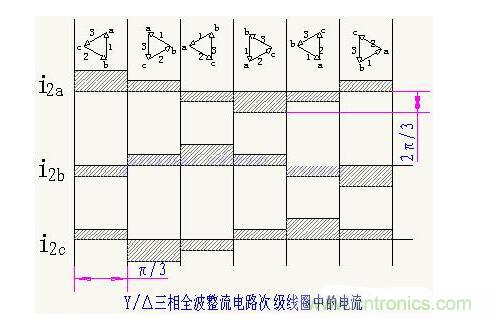

如果在最初瞬間相電壓eab最大，a點為正，電流由a點經過D1、負載、D5流到b點。以后經過60°負值最大的電壓為eac，a點為正，c點為負，電流沿a點、D1、負載、D6流回c點。依此類推，可以分析Y/△接法三相全波整流器工作情況，其次級線圈中的電流如下圖所示。
在最初時間t0，a相電壓最大，b相、c相均為負值，故D1導電，在時間t1時，b相為正，但D2還不能導電，因為此時作用于整流管D2的電壓決定于e2b和Uo的代數和，由電路圖看出Uo的方向與e2b的方向相反，故作用于整流管D2的電壓為e2b-Uo（注意Uo=e2a），所以只有在e2b>Uo，即e2b>e2a時整流管D2才導電。這只有在t2以后的時間內才能滿足上述條件。所以，在t0～t2時間內，a相電壓比其他兩相為正，只有a相對應的整流管D1導電。t2～t3時間內，b相電壓比其他兩相為正，只有b相整流管D2導電，同樣，t3～t4時間內，只有c相整流管D3導電，接著又是a相D1導電，如此三管輪流導電。
