【導讀】隨著電力系統的迅速發展，我國電網規模越來越大，結構也日趨復雜，對于線路保護裝置的性能提出了更高的要求。傳統的基于單片機的微處理器結構和基于RS485、CAN 總線的通信方案已經無法滿足系統的需要。數字信號處理（DSP）技術、復雜可編程序邏輯器件CPLD 技術和以太網通信技術的迅猛發展，為電力系統微機保護技術的進步提供了有利的條件。基于這種發展趨勢，文中開發研制了一種基于TMS320F2812的針對于中低壓線路的微機保護裝置。
硬件設計
裝置硬件按功能實現模塊化設計，核心CPU 模塊采用保護DSP+監控DSP 的雙CPU 結構，它們之間通過CAN 口實現信息共享。DSP 采用的是TI 公司的32 位高性能定點處理器芯片TMS320F2812，該芯片處理能力好（150MIPS）、程序存儲器大（128k 字的FLASH、片內外設豐富、事件管理能力強、具有在線仿真功能，使得接口、模塊化設計以及調試都很方便。
模擬量數據采集電路
模擬量數據采集電路主要完成電壓、電流等模擬量的采集、信號調理和A/D 轉換工作。電網實際的高電壓、大電流信號經過一次PT、CT 和數據采集板上二次小PT、CT 兩次變換后，還需要通過信號調理電路才能變為A/D 轉換器可以接受的電壓范圍。信號調理電路如圖1 所示。

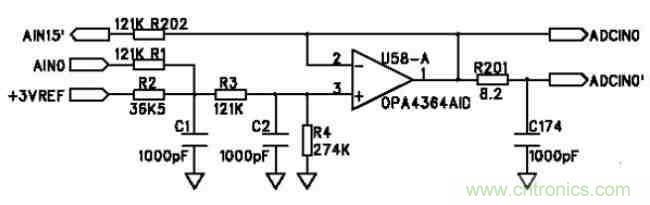

圖1 模擬量信號調理電路
模數轉換器采用的是TI 公司的16 位、6 通道同步采樣A/D 轉換器ADS8364。ADS8364的三組啟動轉換端holdA、holdB 、holdC 由2812 的同一I/O口經過CPLD 控制，每隔T/N （T 為測得模擬信號周期，N 為周期采樣點數）時間，啟動A/D 轉換。ADS8364轉換結束時會產生一個中斷信號，2812 檢測到該中斷后，通過中斷服務程序讀取轉換結果。
CPLD 電路
CPLD 采用的是XILINIX 公司推出的復雜可編程邏輯芯片XC95108。該芯片具有支持IEEE 1149.1標準的JTAG 引腳，支持ISP 方式下載程序。能反復擦寫內部邏輯，可以在外部I/O 引腳和接線不變的情況下實現CPLD 內部邏輯的改變。CPLD 在裝置硬件設計中的作用主要是：地址譯碼、產生時延信號、擴展I/O 口以及解決外設芯片和2812 之間的速度匹配問題。其功能框圖如圖2 所示。

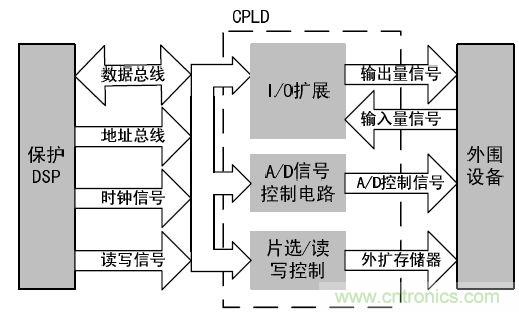

圖2 CPLD功能框圖
通信電路
通信電路主要擔負著監控CPU 與外部通信的功能。其與外部的通信方式主要是RS485/232 和以太網接口。RS485/232 通過2812 自帶的SCIA/B 實現。以太網接口電路采用低功耗的以太網控制器
CS8900A，RJ45 接口，與IEEE802.3 標準完全兼容。CS8900A被設置為16 位工作模式，和2812 之間的數據傳輸采用的是默認的I/O 方式。其應用電路如圖3 所示。

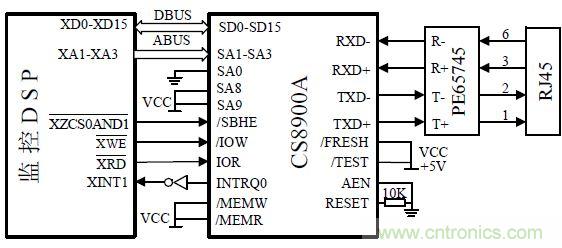

圖3 以太網控制器CS8900A應用電路圖
基于DSP、CPLD 和以太網通信技術，該文研制了一套針對于中低壓線路的微機保護裝置。該裝置經過相關測試后已經投入現場運行，實際運行表明該裝置結構簡單，處理精度高，反應速度快，抗干擾能力強，很好的實現了設計的保護功能。而且在此基礎上經過軟硬件平臺的升級，可以較方便的實現高壓線路保護的功能。
