【導讀】過流短路保護在逆變器的設計過程中是一個關鍵環節。原因就是過流短路保護據定了逆變器在使用過程中的安全問題。過流短路保護電路一旦失效，導致的后果就是逆變器直接燒壞。本文就來分析短路保護對逆變器有什么作用。
當額定輸出功率小于起動功率時，是不能啟動的，當然這僅僅是指逆變器只能設定一個長期工作輸出功率的情況。此時就需要按照起動功率來配備逆變器了，這顯然是一種浪費。實際中，我們在設計過流短路保護電路時我們會設計兩個保護點，額定功率和峰值功率。一般峰值功率設定為額定功率2-3倍。時間上額定功率是長時間工作不會保護的，峰值功率一般只維持到幾秒就保護了。下面就通過設計的過流短路保護電路為例講解下：

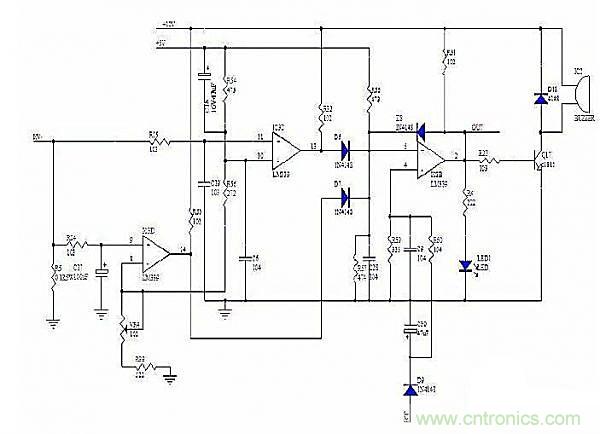

過流短路保護電路R5為全橋高壓逆變MOS管源極的高壓電流取樣電阻，我們可以這么理解，高壓電流的大小基本上決定了輸出功率的大小，所以我們用R5檢測高壓電流的大小。圖1中LM339的兩個比較器單元我們分別用來做過流和短路檢測。
先看由IC3D及其外圍元件組成的過流保護電路，IC3D的8腳設定一個基準電壓，由R33、VR4、R56、R54分壓決定其值U8=5*(R33+VR4)/(R33+VR4+R56+R54)。當R5上的電壓經過R24、C17延時后超過8腳電壓14腳輸出高電平通過D7隔離到IC3B的5腳。4腳兼做電池欠壓保護，正常時5腳電壓低于4腳，過流后5腳電壓高于4腳，2腳輸出高電平控制后級的高壓MOS關斷，當然也可以控制前級的MOS一起關斷。D8的作用是過流短路或電池欠壓后正反饋鎖定2腳為高電平。
短路保護點要根據MOS管的ID，安全區域和回路雜散電阻等參數設計。一般來說電流在ID以內，動作時間在30微秒以內是比較安全的。再看IC3C組成的短路保護電路，原理和過流保護差不多，只是延時的時間比較短，C19的容量很小，加上LM339的速度很快，可以實現短路保護在幾個微秒內關斷，有效地保護了高壓MOS管的安全。
本篇文章主要介紹了短路保護對于逆變器的作用，并強調了短路保護電路在逆變器設計當中的重要性。希望大家在閱讀過本篇文章之后能夠有所收獲。
