【導讀】說實話，這個問題也對高速先生造成了困擾。一直都會有人問回流的交疊是否會造成信號之間的干擾，比如平面的上下走線重疊，回流路徑一樣時。通常會有這么幾種回答！
1.趨膚效應導致電流并沒有相交；
但是在1.2mil的銅厚的情況下，10MHz以上的信號才會出現明顯的趨膚效應。看來這個解釋并不合理。
2.信號在介質中傳遞，電磁場的耦合才會造成串?dāng)_；
這個說法沒錯，但是還是不能解開心中對電流走在同一條路徑上時，會不會造成相互之間干擾的問題。
讓我們來做以下實驗，搭建一個拓?fù)淙鐖D1所示：
圖1
環路1由一個DC1.0V供電，表示我們的受干擾線，電流表1測量路徑1上的電流。
環路2由一個100MHz的AC1.0V供電，表示我們的干擾源，電流表2測量路徑2上的電流。
電流表3測量回流路徑上的電流。
這樣一個結構，得到的結果是如何呢？如圖2所示：
圖2
可以看到，我們的被干擾源就是一個干凈的直線，雖然環路1和環路2在回流路徑上電流交疊，但是他們相互之間并不影響。其實這不就是基爾霍夫定律嗎。
有人會試圖從電磁場的角度來否定基爾霍夫定律在這里的正確性，“回流路徑也會產生電磁場，這些電磁場會與其他的回流路徑相互影響”。但事實上是，回流路徑與回流路徑之間是沒有耦合途徑的，他們?cè)谕粋€(gè)平面上，沒有容性耦合，也沒有感性耦合。
[page]
那么是否回流就不會影響我們的信號質量了呢？當然是會影響的。

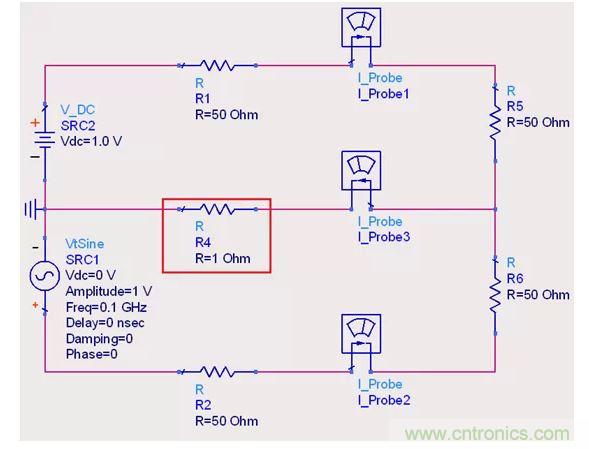

其實在圖1的實驗中，筆者討了個巧，將地平面各個短路點之間的阻抗當成了0，但實際上，地平面的各個不同的點之間是有轉移阻抗的。讓我們模擬實際情況再看看圖3：
[】圖3
這時候我們假設我們的地平面是有1Ω電阻的。（當然這是為了實驗效果，實際上地平面阻抗并不會有這么大），結果如圖4：
圖4
是的，干擾出現了。這個干擾并不是來自于回流路徑之間的電流耦合，而是來自于我們地平面本身由于有轉移阻抗的存在，導致回流流經地平面時，造成地平面并不是一個完美的0電平。
回流就是這樣干擾我們的信號的，也就是我們所說的地彈。
