【導讀】上一篇文檔主要是結合我們實際中的問題，通過舉出的案例由此引發的對人生的大思考。對應的在開篇也闡述了一些關于回流的概念。本節讓我們來探討設計中遇到的常見問題，那就是包地，相信比較普遍的Hardware都會給我們提包地的要求。究竟你是否能夠反對，也聽聽設計先生的分析吧。
包地到底是為了啥？似乎包地對于Hardware就像是小時候父母對待孩子，一定要吃飯，不吃飯就長不大。其實后來我們才知道，如果到了其他國家，如美國等他們從來就不吃飯。但是他們的身體依舊很棒。回到包地的問題上來。為什么Hardware如此熱衷于包地，真的可以提供回流嗎？真的可以防干擾嗎？
我想我們最希望看到的就是如何一箭穿心的讓客戶聽我們的？請聽設計先生娓娓道來。
a,對于數字電路來說，一個完整的地平面可以帶來包地的大部分好處。但包地線幾乎不能比完整的地平面提供更多的好處。試想，如果兩條走線之間的距離足夠允許引入一條包地線，那么耦合通常已經很低，包地已經沒有必要了。

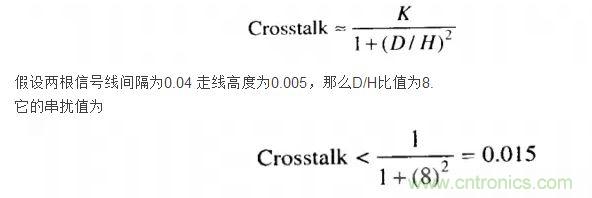

親，不信我們可以我們通過計算比較下包地與不包地的。
中間包一個地線的串擾的數值是不會比它還要小的，在數字系統中，這樣的串擾我們基本上可以不用考慮。
b,我們在設計中如果沒有提供良好的回流系統，那么信號就有可能通過任何的路徑返回它的源，如自由空間，器件，地層，相鄰的線路或其他路徑。我們知道回流的環路面積越大，電磁輻射就越大。那么包地就出現了。
對于本振信號(如晶振的包地)，時鐘信號（CLK）或復位信號（RST）或其他敏感信號。
單層板設計而言，在這些信號的旁邊包一些地線，提供回流路徑，并能減少回流的環路面積、雙層板設計而言，在線路板的另一面，即在靠近此類信號線下面，沿著信號線鋪地線，如果沒有空間，當然在同面包地線也是可以的。
注意：減少環路面積時，和之前提到的一樣，要注意信號環路不應重疊，這對高速度，大電流的信號環路尤為重要，特別是單面板和雙面板，最好每條信號都有自己的回流路徑。
c,當然如果是在模擬設計中，如在一個兩層板的音頻電路中，沒有完整的地平面，如果在一個敏感的輸入電路的兩邊并行走一對包地線，串擾可以減少一個數量級。
d,有人就有疑問：包地不是可以防干擾，起到屏蔽的作用嗎，你看射頻線什么的？還有的會說包地會有反作用了，不是所有的信號都適合包地。更有甚者拿共面阻抗來說包地。
設計先生只想回答，射頻線你見過包一根線的嗎？一般都是在周圍鋪地的平面吧，一方面是共面阻抗要求，另外一方面確實可以起到防干擾。至于包地的反作用，你包地不完整，又不打地孔到地平面，或者整個一根地線都沒見過幾個孔，包地的兩端還是沒有連接的點，你說是包地吧，設計先生還可以說是多余的線頭了。
關于包地涉及回流的問題，設計先生覺得主要是明白客戶的意圖，有針對性的進行溝通，這樣的話主動權就在我們這邊了。設計先生今兒就只能寫到這里了，希望以后有機會能好好交流交流，也能好好請教請教。
