【導讀】很多家電總會遭遇“難啃”的大塊頭引起電機堵轉從而燒毀電機等，設計工程師通常會設計溫度或過流保護措施。這里主要講解的是如何用PTC保護智能家電電路？具體的保護電路設計方案請看下文。
在以豆漿機、攪拌機、打蛋機等為代表的家電中，為避免遭遇“難啃”的大塊頭引起電機堵轉從而燒毀電機等，設計工程師通常會設計溫度或過流保護措施，常用的有：1次性過流保護、可恢復溫度保護，如今也使用PTC做堵轉保護。當電機發生堵轉時，流過電樞的電流將是電機正常工作電流的數倍，通常至少可達到4倍～5倍或更高，如此大的電流流過電機的電樞，將引起電機整體溫度急劇上升，導致電氣絕緣性能顯著下降，最后引起轉子或定子繞組漆包線的絕緣層融化，引起電機短路燃燒等危險的現象發生。

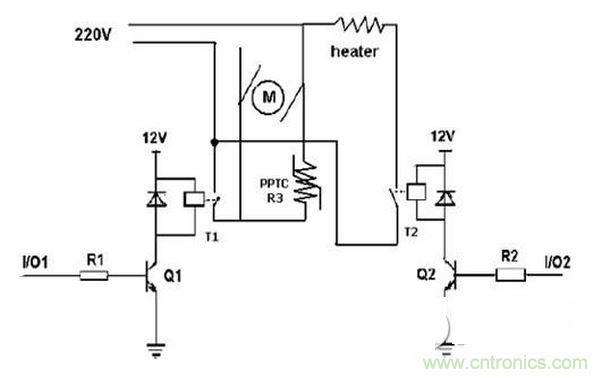

豆漿機應用電路圖
由于電機在啟動時，為了克服摩擦力矩，瞬間的工作電流會比較大，而完成啟動后，在沒有發生堵轉的情況下，工作電流將是一個恒定的值，由于1次保險絲在其額定工作電流2倍時，就會迅速動作，表現為燒斷，呈現開路，導致電機啟動失敗，故早期使用1次性做為電機的過流保護時，為了克服1次性保險的這個缺點，通常會選的1次性保險絲的額定工作電流會遠大于電機的正常工作電流，這樣雖然避免了電機啟動瞬間的誤保護問題，但若是電機發生了堵轉或過熱現象時，會導致保護不及時，影響保護效果。
若選用雙金屬溫控器作為電機的堵轉或是過熱保護，電機啟動瞬間的沖擊電流在沒有轉化為電機整機的熱量之前，雙金屬溫控器將不會動作，雖然可以有效地避免選用1次性保險絲的弊端，但雙金屬溫控器的安裝位置非常的講究，需要將溫控器緊貼電機的定子或勵磁繞組，否則，若電機發生堵轉，雖然電樞的實際溫度已高于允許值，但因為熱量傳導的不及時，或是熱量傳導給溫控器的量不夠，不足以引起溫控器動作，將會導致保護效果大打折扣。
若使用PTC作為電機的堵轉保護，將有效地避免上述問題，首先PTC作為高分子材料的可恢復保險絲，內部是依靠焦耳定律Q=I^2*R*T動作，可見其內部產生的熱量與流過的電流的平方成正比，當電流增加一點，內部的熱量將以電流的平方的關系急劇增加；電機啟動瞬間的大電流沖擊，由于積聚的熱量不足以引起 PTC動作，故不會發生誤保護；一旦電機發生了堵轉，由于堵轉的電流是數倍于正常工作電流，PTC只要流過的電流是正常工作電流的2倍即可啟動保護，而此刻電機的整體溫度往往并沒有升起來，避免了高溫對電機的沖擊！
PTC啟動保護后，需要人工干預斷電，令PTC熱量散發后即可恢復到出廠的低阻值狀態，若沒有切斷電流，PTC將一直有一個小的殘余電流流過維持PTC為高阻值，即使此刻用戶正在帶電清理攪拌機的刀片，也確保電機不會旋轉，從而保護了用戶的人身安全，這事PTC用于這類小家電保護的最大亮點！
