【導讀】用電阻材料制成的、有一定結構形式、能在電路中起限制電流通過作用的二端電子元件。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。一些特殊電阻器，如熱敏電阻器、壓敏電阻器和敏感元件，其電壓與電流的關系是非線性的。電阻器是電子電路中應用數量最多的元件，通常按功率和阻值形成不同系列，供電路設計者選用。以下是小編為大家?guī)淼氖裁词请娮杵?電阻器用途及電阻器工作原理。
電阻器在電路中主要用來調節和穩定電流與電壓，可作為分流器和分壓器，也可作電路匹配負載。根據電路要求,還可用于放大電路的負反饋或正反饋、電壓-電流 轉換、輸入過載時的電壓或電流保護元件，又可組成RC電路作為振蕩、濾波、旁路、微分、積分和時間常數元件等。

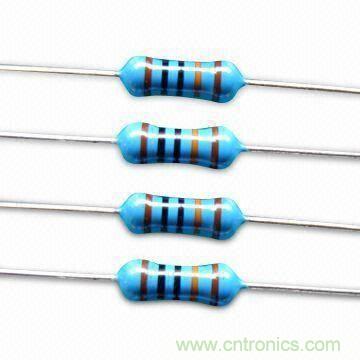

電阻器(Resistor)在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所 連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正 比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。
作用
小功率電阻器通常為封裝在塑料外殼中的碳膜構成，而大功率的電阻器通常為繞線電阻器，通過將大電阻率的金屬絲繞在瓷心上而制成。
如果一個電阻器的電阻值接近零歐姆(例如，兩個點之間的大截面導線)，則該電阻器對電流沒有阻礙作用，串接這種電阻器的回路被短路，電流無限大。如果一個 電阻器具有無限大的或很大的電阻，則串接該電阻器的回路可看作開路，電流為零。工業中常用的電阻器介于兩種極端情況之間，它具有一定的電阻，可通過一定的 電流，但電流不像短路時那樣大。電阻器的限流作用類似于接在兩根大直徑管子之間的小直徑管子限制水流量的作用。電阻，英文名resistance，通常縮 寫為R，它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。歐姆定律說，I=V/R，那么R=V/I，電阻的基本單位是歐姆，用希臘字母“Ω”表 示，有這樣的定義：導體上加上一伏特電壓時，產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。事實上，“電阻”說的是一種性質，而通常在電 子產品中所指的電阻，是指電阻器這樣一種元件。師傅對徒弟說：“找一個100歐的電阻來!”，指的就是一個“電阻值”為100歐姆的電阻器，歐姆常簡稱為 歐。表示電阻阻值的常用單位還有千歐(kΩ)，兆歐(MΩ)。
基本原理
電阻器由電阻體、骨架和引出端三部分構成(實芯電阻器的電阻體與骨架合而為一)，而決定阻值的只是電阻體。對于截面均勻的電阻體，電阻值為
式中ρ為電阻材料的電阻率(歐/厘米);L為電阻體的長度(厘米);A為電阻體的截面積(厘米)。
薄膜電阻體的厚度d很小，難于測準,且ρ又隨厚度而變化，故把視為與薄膜材料有關的常數，稱為膜電阻。實際上它就是正方形薄膜的阻值，故又稱方阻(歐/方)。對于均勻薄膜
式中W為薄膜的寬度(厘米)。通常Rs應在一有限范圍內，Rs太大會影響電阻器性能的穩定。因此圓柱形電阻體以刻槽方法，平面形電阻體用刻蝕迂回圖形的方法來擴大其阻值范圍，并進行阻值微調。
參數與特性表征電阻特性的主要參數有標稱阻值及其允許偏差、額定功率、負荷特性、電阻溫度系數等。
標稱阻值用數字或色標在電阻器上標志的設計阻值。單位為歐(Ω)、千歐(kΩ)、兆歐(MΩ)、太歐(TΩ)。阻值按標準化優先數系列制造,系列數對應于允許偏差。
用電阻材料制成的、有一定結構形式、能在電路中起限制電流通過作用的二端電子元件。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。電阻器選用的基本原則：
選購電阻器的正確方法
一些特殊電阻器，如熱敏電阻器、壓敏電阻器和敏感元件，其電壓與電流的關系是非線性的。電阻器是電子電路中應用數量最多的元件，通常按功率和阻值形成不同 系列，供電路設計者選用。電阻器在電路中主要用來調節和穩定電流與電壓，可作為分流器和分壓器，也可作電路匹配負載。根據電路要求,還可用于放大電路的負 反饋或正反饋、電壓-電流轉換、輸入過載時的電壓或電流保護元件，又可組成RC電路作為振蕩、濾波、旁路、微分、積分和時間常數元件等。
1.固定電阻器的選用固定電阻器有多種類型，選擇哪一種材料和結構的電阻器，應根據應用電路的具體要求而定。高頻電路應選用分布電感和分布電容小的非線繞 電阻器，例如碳膜電阻器、金屬電阻器和金屬氧化膜電阻器等。高增益小信號放大電路應選用低噪聲電阻器，例如金屬膜電阻器、碳膜電阻器和線繞電阻器，而不能 使用噪聲較大的合成碳膜電阻器和有機實心電阻器。線繞電阻器的功率較大，電流噪聲小，耐高溫，但體積較大。普通線繞電阻器常用于低頻電路或中作限流電阻 器、分壓電阻器、泄放電阻器或大功率管的偏壓電阻器。精度較高的線繞電阻器多用于固定衰減器、電阻箱、計算機及各種精密電子儀器中。所選電阻器的電阻值應 接近應用電路中計算值的一個標稱值，應優先選用標準系列的電阻器。一般電路使用的電阻器答應誤差為±5~±10。精密儀器及非凡電路中使用的電阻器，應選 用精密電阻器。所選電阻器的額定功率，要符合應用電路中對電阻器功率容量的要求，一般不應隨意加大或減小電阻器的功率。若電路要求是功率型電阻器，則其額 定功率可高于實際應用電路要求功率的1~2倍。
2.熔斷電阻器的選用熔斷電阻器具有保護功能的電阻器。選用時應考慮其雙重性能，根據電路的具體要求選擇其阻值和功率等參數。既要保證它在過負荷時能快速熔斷，又要保證它在正常條件下能長期穩定的工作。電阻值過大或功率過大，均不能起到保護作用。
3.熱敏電阻器的選用熱敏電阻器的種類和型號較多，選哪一種熱敏電阻器，應根據電路的具體要求而定。正溫度系數熱敏電阻器(PTC)一般用于電冰箱壓縮機 起動電路、彩色顯像管消磁電路、電動機過電流過熱保護電路、限流電路及恒溫電加熱電路。壓縮機起動電路中常用的熱敏電阻器有MZ-01~MZ-04系列、 MZ81系列、MZ91系列、MZ92系列和MZ93系列等。可以根據不同類型壓縮機來選用適合它起動的熱敏電阻器，以達到最好的起動效果。彩色電視機、 電腦顯示器上使用的消磁熱敏電阻器有MZ71~MZ75系列。可根據電視機、顯示器的工作電壓(220V或110V)、工作電流及消磁線圈的規格等，選用 標稱阻值、最大起始電流、最大工作電壓等參數均符合要求的消磁熱敏電阻器。
限流用小功率PTC熱敏電阻器有MZ2A~MZ2D系列、MZ21系列，電動機過熱保護用PTC熱敏電阻器有MZ61系列，應選用標稱阻值、開關溫度、工 作電流及耗散功率等參數符合應用電路要求的型號。負溫度系數熱敏電阻器(NTC)一般用于各種電子產品中作微波功率測量、溫度檢測、溫度補償、溫度控制及 穩壓用，選用時應根據應用電路的需要選擇合適的類型及型號。常用的溫度檢測用NTC熱敏電阻器有MF53系列和MF57系列，每個系列又有多種型號(同一 類型、不同型號的NTC熱敏電阻器，標準阻值也不相同)可供選擇。常用的穩壓用NTC熱敏電阻器有MF21系列、RR827系列等，可根據應用電路設計的 基準電壓值來選用熱敏電阻器穩壓值及工作電流。常用的溫度補償、溫度控制用NTC熱敏電阻器有MF11~MF17系列。常用的測溫及溫度控制用NTC熱敏 電阻器有MF51系列、MF52系列、MF54系列、MF55系列、MF61系、MF91~MF96系列、MF111系列等多種。MF52系列、 MF111系列的NTC熱敏電阻器適用于-80℃~200℃溫度范圍內的測溫與控溫電路。MF51系列、MF91-MF96系列的NTC熱敏電阻器適用于 300℃以下的測溫與控溫電路。MF54系列、MF55系列的NTC熱敏電阻器適用于125℃以下的測溫與控溫電路。MF61系列、MF92系列的NTC 熱敏電阻器適用于300℃以上的測溫與控溫電路。選用溫度控制熱敏電阻器時，應注重NTC熱敏電阻器的溫度控制范圍是否符合應用電路的要求。
4.壓敏電阻器的選用壓敏電阻器主要應用于各種電子產品的過電壓保護電路中，它有多種型號和規格。所選壓敏電阻器的主要參數(包括標稱電壓、最大連續工作 電壓、最大限制電壓、通流容量等)必須符合應用電路的要求，尤其是標稱電壓要準確。標稱電壓過高，壓敏電阻器起不到過電壓保護作用，標稱電壓過低，壓敏電 阻器輕易誤動作或被擊穿。
5.光敏電阻器的選用選用光敏電阻器時，應首先確定應用電路中所需光敏電阻器的光譜特性類型。若是用于各種光電自動控制系統、電子照相機和光報警器等電子 產品，則應選取用可見光光敏電阻器;若是用于紅外信號檢測及天文、軍事等領域的有關自動控制系統、則應選用紅外光光敏電阻器;若是用于紫外線探測等儀器 中，則應選用紫外光光敏電阻器。選好光敏電阻器的不譜牧場生類型后，還應看所選光敏電阻器的主要參數(包括亮電阻、暗電阻、最高工作電壓、視電流、暗電 流、額定功率、靈敏度等)是否符合應用電路的要求。
6.濕敏電阻器的選用選用濕敏電阻器時，首先應根據應用電路的要求選擇合適的類型。若用于洗衣機、干衣機等家電中作高濕度檢測，可選用氯化鋰濕敏電阻器; 若用于空調器、恒濕機等家電中作中等濕度環境的檢測，則可選用陶瓷濕敏電阻器;若用于氣象監測、錄像機結露檢測等方面，則可以選用高分子聚合物濕敏電阻器 或硒膜濕敏電阻器。保證所選用濕敏電阻器的主要參數(包括測濕范圍、標稱阻值、工作電壓等)符合應用電路的要求。
選擇通過認證機構認證的生產線制造出的執行高水平標準的電阻器。
選擇具備功能優勢、質量?jī)?yōu)勢、效率優勢、功能價格比優勢、服務優勢的制造商生產的電阻器。
選擇能滿足上述要求的上型號目錄的制造商，并向其直接訂購電阻器。
注意事項
電阻在使用前要進行檢查，檢查其性能好壞就是測量實際阻值與標稱值是否相符，誤差是否在允許范圍之內。方法就是用萬用表的電阻檔進行測量。
測量時要注意兩點
1、要根據被測電阻值確定量程，使指針指示在刻度線的中間一段，這樣便于觀察。
2、確定電阻檔量程后，要進行調零，方法是兩表筆短路(直接相碰)，調節“調零”電器使指針準確的指在Ω刻度線的“0”上，然后再測電阻的阻值。另外，還要注意人手不要碰電阻兩端或接觸表筆的金屬部分。否則會引起測試誤差。
