【導讀】大家肯定遇見這種情況：當你關掉電源后燈還亮著。其實也就是讓您的最新邏輯電路運行起來，一切都按設計要求運行。然后關掉電源，電路卻依然工作。這是怎么回事？是不是很想知道原因？
讓您的最新邏輯電路運行起來，一切都按設計要求運行。然后關掉電源，電路卻依然工作。這是怎么回事？
在當今世界，使用的都是即插即用型器件而且強調省電，因此通常有多個電壓源。為了節能，我們可能會通過關閉電路中的某些部分來省電。對于電池供電設備更是如此，其可幫助您盡可能多的省電。
如果器件的輸入或輸出端有一個鉗位二極管，而且輸入或輸出在其上提供有電壓，那么該部件便可通過二極管給 Vcc 上電。輸入或輸出電壓將傳輸至 Vcc 引腳，而且 Vcc 電壓等于輸入或輸出端電壓 -1VT。這被稱為反向供電。由于現在電壓位于 Vcc 引腳，因此它可傳輸至該電路的其它器件并為它們供電。
如何知道器件是否有可為該器件反向供電的二極管？
所有標準邏輯器件都在輸入或輸出上有 ESD 保護二極管。這些二極管不僅可用于 ESD 保護，而且還可提供電壓鉗位功能，以防輸入或輸出超過 Vcc 或低于接地。這些二極管有多種不同的配置，主要取決于它們屬于那個產品系列。所有器件在輸入及輸出引腳上都有接地二極管。有些器件的保護二極管采用的配置方式能防止器件被反向供電。
任何具有 Ioff 特性的器件在 Vcc 為 0V 時都會將輸入和輸出設置成高阻抗，不會被反向供電。這里有一些配置和規范將告訴您是否有二極管以及器件是否會被反向供電。
確定二極管的最佳方法是看絕對最大值規范 Iik 和 Iok。如果電流極限是 (+/-)，那么就有一個連接 Vcc 和接地的二極管。如果只有 (–) 電流，那么就只有一個連接接地的二極管。請看一下這些實例：
（注意：即使沒有顯示鉗位二極管，實際上也有 ESD 電路，其中二極管為背靠背配置，因此不會出現反向供電。）

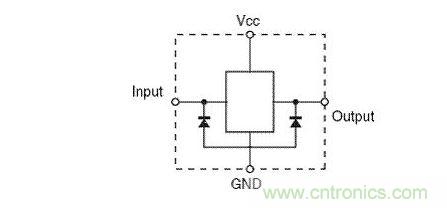

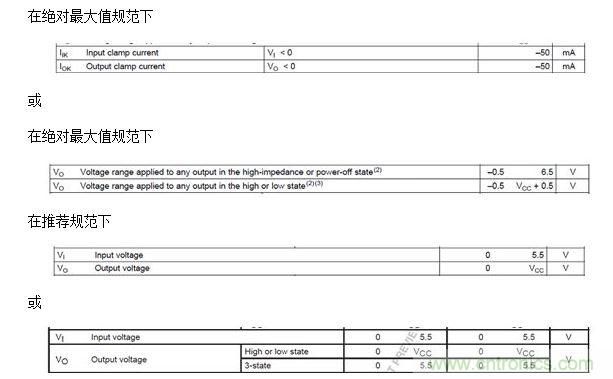

1) 輸入或輸出端無 VCC 鉗位
這種器件無法反向供電

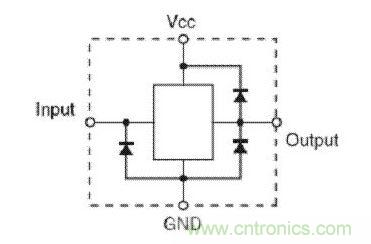

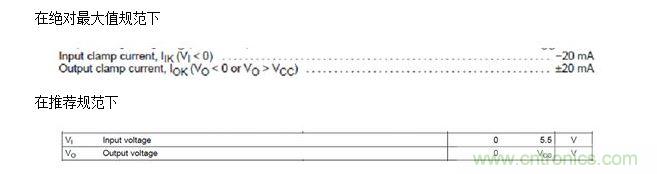

2) 輸入端無 Vcc 鉗位，但輸出端有 Vcc 鉗位
該器件可從輸出端反向供電。

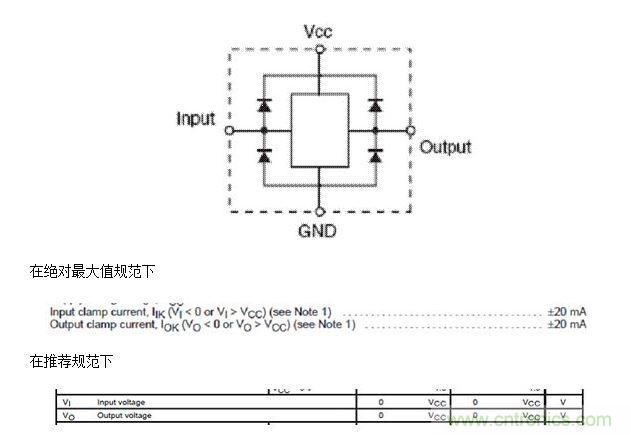

3) 輸入及輸出都有 Vcc 鉗位
該器件可從輸入或輸出端反向供電
另一種使器件可獲得反向供電的方法是通過打開接地來關閉部件。如果任何輸入或輸出端連接至接地，那么該接地就可經過二極管。我們絕對不推薦通過打開接地連接來關斷電源。
因此，下次在考慮節能電路的關斷部分時，應該記住這些事項。您是否還有其它訣竅？
