【導讀】PTC熱敏電阻是我們經常使用的元器件之一，在電路保護上有著不可替代的作用。然而，PTC的一些效應及應用我們是否做到真正的了解了呢？今天給大家講解的就是自控溫電伴熱帶工作原理，以及PTC的應用，絕對超值享受！
1.PTC效應及PTC材料
PTC效應即正溫度系數效應,是特指材料電阻率隨著溫度升高而增大，并在一定溫度區間電阻率急劇增大的特性。具有PTC效應的材料稱為PTC材料，本電纜的高分子PTC材料是半晶 高聚物與炭黑的共混物。
2.PTC工作原理
溫控電伴熱帶電纜的電熱元件，是在兩根平行金屬母線之間均勻的擠包一層PTC材料制成的芯帶。PTC材料經熔融擠出、冷卻定型之后，分散其中的炭微粒形成無數纖細的導電炭網絡。當它們跨接在兩根平行母線上時，就構成芯帶的PTC并聯回路。電纜一端的兩根母線與電源接通時，電流從一根母線橫向流過PTC材料層到達另一根母線形成并聯回路。PTC層就是連續并聯在母線之間的電阻發熱體，將電能轉化成熱能，對操作系統進行伴熱保溫。當芯帶溫度升到相應的高阻區時，電阻大到幾乎阻斷電流的程度，芯帶的溫度將達到高限不再升高(即自動限溫)。與此同時，芯帶通過護套向溫度較低的被加熱體系傳熱，達到穩態時單位時間傳遞的熱量等于電纜的電功率。電纜的輸出功率主要受控于傳熱過程以及被加熱體系的溫度。
PTC的應用

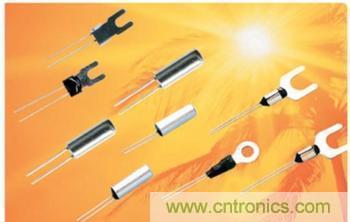

KT系列過電流保護用高分子PTC熱敏電阻器（PPTC熱敏電阻），光片、TD、帶狀D/DL、引線包封、引線不包封型、圓環、表面貼裝型等系列產品。其中熱敏電阻的年生產量超過300，000，000只，該系列產品具有阻值穩定、安全性高、可自動恢復、耐強電流特性好、恢復時間短及體積小、已安裝等優點。產品根據不同的額定工作電壓（6V～600V）、工作電流（40mA～14A）及安裝方式等共分為十幾大類，廣泛用于電腦、通訊、消費性電子、汽車、通路、數字內容、電源、小家電等6C產業領域中的電路保護
1、應用在通信行業：包括IEEE 802.3，以太網LAN IEEE ，1394 iLINK，總配線架保安單元，短距離/內部保護要求，用戶終端設備，用2Pro模組保護用戶終端設備類比線路卡，T1/E1設備，ISDN設備，ADSL設備，HDSL設備，MDF模組/初級和次級保護有線電話/電源分歧器纜線PBX和按鍵式電話系統POS設備。
