【導讀】本文為大家講解恒溫電烙鐵的工作原理是怎么樣的？同時分享給大家自制恒溫電烙鐵的電路圖。本電路圖采用的是熱電偶傳感器，控溫精度高達±５％，控制電路采用的是交流市電直接降壓、濾波、穩壓供電方案，大家可以借鑒。

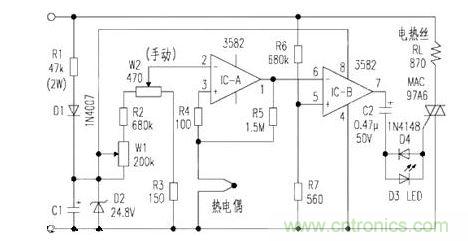

如圖所示。該電烙鐵控溫范圍是１００℃～４００℃，調溫標志標明低、中、高位，控溫精度標稱±５％，采用了熱電偶傳感器?？刂齐娐凡捎昧私涣魇须娭苯咏祲?、濾波、穩壓供電方案。
市電ＡＣ２２０Ｖ經Ｒ１降壓、Ｄ１半波整流、Ｄ２削波穩壓、Ｃ１濾波后作為比較器件ＩＣ的電源電壓及調溫設定電壓源。ＩＣ－Ａ③腳為熱電偶檢測電壓輸入端（與溫度值對應）；②腳為調溫設定電壓。在②、③腳兩端電壓比較后，由①腳輸出。其中Ｒ５的作用是將輸入的很少一部分反饋至同相輸入端③腳，以使在小信號波動時輸出鎖定不變。當熱電偶檢到溫度偏低時；③腳電平相對②腳低，使輸出①腳也低。進而使ＩＣ－Ｂ放大器⑥腳相對于固定偏置的⑤腳偏低，使輸出⑦腳為高。由于ＩＣ－Ｂ⑤腳電壓是由ＡＣ２２０Ｖ經Ｒ６、Ｒ７分壓而得，因而，頻率、相位完全與ＡＣ２２０Ｖ相同。與⑥腳直流比較后在⑦腳輸出交流電壓。該交流電壓經Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并聯（作用同雙向二極管）觸發雙向可控硅，使相應的電壓加到烙鐵電熱絲上，以達到恒溫的目的。
