【導讀】本文帶給大家的是一款適用于便攜式耳機檢測應用的比較器電路設計。該電路設計對手機頻率具有很強的抗干擾能力，提供極高的可靠性。同時具有小尺寸，低功耗的特點，是手機、便攜式媒體播放器等中的耳機設計的理想選擇。
具體的高抗干擾、低消耗的便攜耳機檢測電路設計圖分析請看下文：

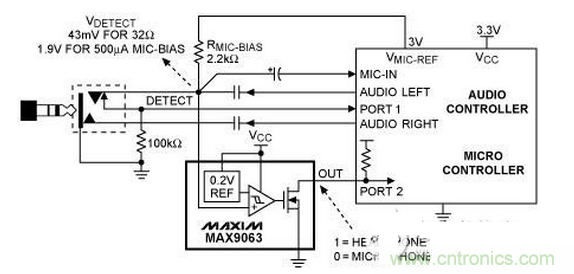

按圖中檢測電路所連接的耳機類型。圖中，2.2kΩ的電阻RMIC-BIAS連接到音頻控制器提供的低噪聲基準電壓（VMIC-REF）。當音頻插孔被插入附件時，VMIC-REF電壓通過RMIC-BIAS作用到插頭-地之間的等效電阻（圖中未標出）上，從而在MAX9063的同相輸入端產生電壓VDETECT。對于立體聲耳機，該電阻很小（8Ω、16Ω或32Ω）；對于麥克風，電流源吸收的固定電流因麥克風類型的不同會在100µA至大約800µA間浮動，因而電阻值較大。由于VDETECT隨著插入插孔的耳機類型而變化，所以能夠通過一個比較器監(jiān)測VDETECT，判斷出耳機類型。
如圖所示，假設微控制器的基準電壓（VMIC-REF）為3V，32Ω耳機負載將產生43mV的VDETECT電壓。而500µA固定電流的麥克風負載將產生1.9V的電壓。注意，大多數應用中，直接連接VDETECT會出現問題。假設典型的微控制器端口的CMOS輸入要求邏輯電平高于0.7 × VCC和低于0.3 × VCC，那么采用3.3V供電的微控制器的輸入邏輯電平應該高于2.3V、低于1V。
500µA麥克風負載產生的1.9V電平不是有效的邏輯“1”電平。100µA至800µA的麥克風偏置電流將產生2.78V至1.24V的 VDETECT，任何低于2.3V的電壓都不滿足控制器的VIH （輸入高電平，假設RBIAS為2.2kΩ）要求。為了得到2.3V或更高的電壓，麥克風偏置電流必須為318µA或更小。否則就必須改變2.2kΩ偏置電阻，從而改變麥克風的檢測門限。由于具有32Ω典型負載的耳機能夠輕松地將電平拉至地電位附近，所以產生1V甚至更低的邏輯低電平很容易實現。
為了檢測耳機類型，需要將VDETECT連接到比較器的一個輸入端，將基準電壓連接到另一個輸入。比較器輸出即代表了耳機類型。
這種便攜式耳機檢測應用的比較器應具有小尺寸，并且消耗很低的功率。圖中所示比較器尺寸只有1mm × 1mm，最大電源電流損耗僅為1µA。它對手機頻率具有很強的抗干擾能力，提供極高的可靠性。比較器還具有內部滯回和低輸入偏置電流等特性。這些特性使其成為對空間、功耗極為敏感的電池供電產品（例如：手機、便攜式媒體播放器和筆記本電腦）中耳機檢測電路的理想選擇。
