【導讀】應用過流保護電路是非常實用的保護電路的方法，有一些經典的過流保護電路是無論時代怎樣進步都不會被人們所遺忘的，今天小編就找來了幾種經典應用，希望對大家有所幫助！

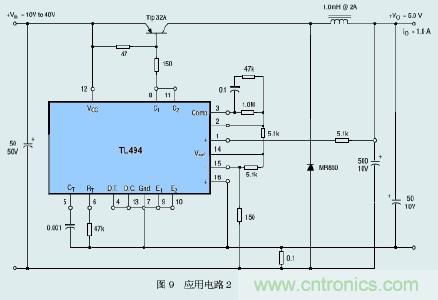

壓器初級電壓220V，次級電壓16V，次級電流1.5A， 次級異常時的初級電流約350mA，10分鐘之內應進入保護狀態，變壓器工作環境溫度-10 ~ 40 ℃，正常工作時溫升15 ~ 20 ℃， PTC熱敏電阻器靠近變壓器安裝，請選定一PTC熱敏電阻器用于初級保護。
1.確定最大工作電壓
已知變壓器工作電壓220V，考慮電源波動的因素，最大工作電壓應達到220V×（1+20%）=264V
PTC熱敏電阻器的最大工作電壓選265V。
2.確定不動作電流
經計算和實際測量，變壓器正常工作時初級電流125mA，考慮到PTC熱敏電阻的安裝位置的環境溫最高可達60 ℃，可確定不動作電流在60 ℃時應為130~ 140mA。
3.確定動作電流
考慮到PTC熱敏電阻器的安裝位置的環境溫度最低可達到-10 ℃或25℃， 可確定動作電流在 -10 ℃或25℃時應為340~ 350mA，動作時間約5分鐘。
4.確定額定零功率電阻R25
PTC熱敏電阻器串聯在初級中，產生的電壓降應盡量小，PTC熱敏電阻器自身的發熱功率也應盡量小，一般PTC熱敏電阻器的壓降應小于總電源的1%，R25經計算：
220V × 1% ÷0.125A=17.6 Ω
5.確定最大電流
經實際測量，變壓器次級短路時， 初級電流可達到500mA， 如果考慮到初級線圈發生部分短路時有更大的電流通過，PTC熱敏電阻器的最大電流確定在1A以上。
6. 確定居里溫度和外形尺寸
考慮到PTC熱敏電阻器的安裝位置的環境溫最高可達60 ℃， 選擇居里溫度時在此基礎上增加40 ℃， 居里溫度為100 ℃，但考慮到低成本， 以及PTC熱敏電阻器未安裝在變壓器線包內， 其較高的表面溫度不會對變壓器產生不良作用，故居里溫度可選擇120 ℃，這樣PTC熱敏電阻器的直徑可減小一檔，成本可以下降。
7.確定PTC熱敏電阻器型號
根據以上要求，查閱我們公司的規格表，選定MZ11-10P15RH265
即: 最大工作電壓265V， 額定零功率電阻值15Ω± 25%，不動作電流140 mA，動作電流350 mA，最大電流1.2A，居里溫度120 ℃，最大尺寸為?11.0mm。
