【導讀】在工業環境中，每種設備通常都有很多人機接口和通信接口，而由于工業產品應用場合比較特殊，設備的端口容易遭受雷擊浪涌、靜電放電以及其他電磁問題引起的端口損壞，因此，本文為大家推薦幾種常用工業設備端口的保護方案，以幫助工程師們做好工業設備的端口保護。
RS-485端口6KV1.2/50us浪涌防護
RS-485總線標準是工業設備上應用最為廣泛的物理層協議之一，可用于過程控制網絡、工業自動化、遠程終端、樓宇自動化以及安防系統。RS-485的主要特點：支持遠距離傳輸，長達4000英尺；雙向信號差分傳輸，提高信號的噪音抑制能力，并且允許一條總線上掛接多個發射器和接收器，信號傳輸為寬范圍電平-7V~+12V。
基于RS-485電性能參數，其典型高浪涌防護等級的解決方案為兩級防護，其中第一級可采用TE的GTCS25-900M-R05用于旁路大部分的雷擊電流，中間采用TRF250-120起到第一級和第二級保護的耦合器件；而第二級保護則可以采用鉗位電壓更為精確的TVS或crowbar模式的thyristor，將浪涌電壓殘壓降至最低范圍。圖1為TE應用于RS-485端口的典型應用解決方案。

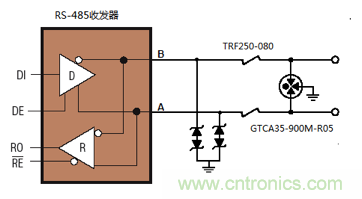

圖1：RS-485端口典型浪涌防護解決方案
RJ45/POE端口的浪涌防護
RJ45/POE端口廣泛用于安防、視頻監控以及智能電網等工業系統，用以實現系統內的數據、視頻傳輸、流量控制、以及通過總線實現供電。由于工業以太網工作環境的嚴苛，對于RJ45/POE端口的電磁兼容的雷擊浪涌防護必不可少，通常接觸到的客戶對于交換機的以太網端口的雷擊電流防護高達4KV甚至更高的6KV10/700us浪涌電流保護能力。基于如此高的端口浪涌防護需求，TE基于1000MRJ45/POE端口的典型解決方案如圖2所示，該方案可以實現高達6KV的10/700us浪涌防護能力。

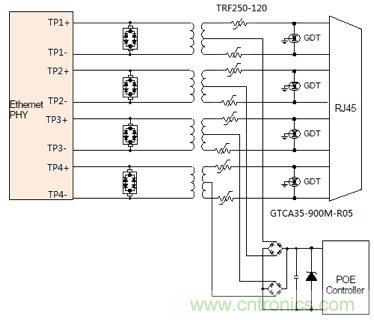

圖2：TE典型POE1000M以太網浪涌防護方案
[page]RJ11電話端口的浪涌防護
在POS機、ATM系統、安防系統中經常采用RJ11接口用于撥號上網、設備間或者與上位機之間的數據通信。RJ11接口的浪涌防護與RS-485等接口不同，由于RJ11的Tip和Ring信號線上振鈴電壓的存在，而該振鈴信號的最大電壓值可能超過100V，要求過圧保護元件的最小關斷電壓要高于振鈴信號的最大值，以保證設備的正常工作。圖3所示方案實現了電話線的浪涌防護和電力線搭碰測試需求。

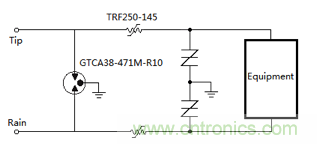

圖3：RJ11端口典型浪涌&電力線搭碰解決方案
USB端口的靜電防護
隨著各種設備功能逐步強大，人機接口類型更加豐富和完善，USB端口逐漸成為越來越多設備的必備端口。比如PLC、DCS系統、安防系統、以及視頻監控系統。USB端口與其他通信端口不同，因為沒有浪涌過壓、過流造成的損壞危險，但是其支持熱插拔和頻繁操作，使其經常面臨ESD的風險。IEC61000-4-2定義了ESD的測試等級和測試方法。通常消費類電子要求的ESD防護要求為8KV，TESESD系列產品采用業界主流的DFN封裝，從0201和0402的單通道產品，到1004的4通道陣列產品可支持高達20KV的接觸放電，以滿足工業產品高可靠性的需求。圖4是基于TESESD0402X1UN-0020-090的USB2.0靜電防護解決方案。
圖4：USB2.0典型保護方案
