【導讀】據說這是一道讓很多工程師都絞盡腦汁卻仍然無法理解的題目，困擾了TI工程師41年之久。電路方面的工程師都了解，一道題已知參數提供的越少，越難求解，那么這到底是個什么樣題目呢，今天電子元件技術網就給大家來揭秘一下。
題目很簡單，如下所示：一個1V的交流信號，連接著一個1Ω電阻和一個1Ω電抗的電容。在電容兩端的交流電壓是多少？

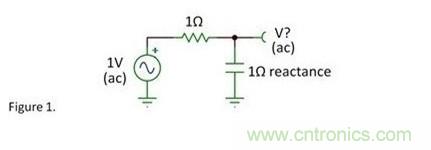

圖1 電路圖
網友yuanhaiys ：0.5V交流電壓；
網友wulinz ：看交流點的頻率，其實就是個R與1/jw的分壓關系；
網友 累醉 ：計算出來應該是0.75V吧；
網友 haitao0612 ：0.707V,根據矢量圖，1+1i,是矢量電抗；分壓是1V。那么在電阻上和電容上的分壓是0.707V，而且發生了90度的相移。
網友 lsjiang ：這個輸出電壓的模值為0V,其交流輸出電壓也為：0V。交流信號在電容上就是短路。
網友 aleda303 ：應該是1 * (-1) / |1+j| = √2/2 = - 0.707
網友 lsjiang ：分3種情況討論:
1.信號源的頻率與回路的諧振頻率一致，此時輸出電壓為零；
2.信號源的頻率高于回路的諧振頻率，這時的輸出電壓為0.707V左右；
3. 信號源的頻率低于回路的諧振頻率，此種情況下輸出電壓為1.0V。
網友 追逐：電阻與電容串聯，二者流過的電流是同一個電流，二者的電壓值分別等于該電流乘以其電阻R及容抗Zc：UR = I*R uc = I*Zc 但二者的電壓相位不一樣：電阻的電壓相位與電流同相位，而電容的電壓相位卻滯后電流相位90度，即電阻的電壓方向與電容的電壓方向是互為垂直的，故信號電壓（1V）與電阻的電壓及電容的的電壓三者成直角三角形的關系，由于電阻的阻值與電容的容抗相等，該電壓三角形為等腰直角三角形。故：其信號電壓（斜邊）=1V時，電容二端電壓（直角邊）= 1*sin45(度)=√2/2=0.7V
那么到底是什么樣的答案呢？且讓我們來看看TI信號鏈工程師Michael Huang是怎么跟大家解釋這道題的。
[page]
黃工說他以前跟很多工程師分享了這個問題，工程師們最常見的反應是，“頻率是多少”。但是，為什么我們需要知道頻率呢？我們已經知道電容的電抗值了，頻率是多余的。或許還有人問，信號源是否可能直流，但是這道題可不是腦筋急轉彎。在下面的圖中已經標出AC（交流），且電容的電抗值有限，不可能是直流。
一些人掉進了0.5V的陷阱里，而在純阻性的分壓網絡，1Ω-1Ω里，才能使得輸出為0.5V。這里的情況并非如此。我做了一些簡單的矢量計算，正確的回答了問題。
R/C電路產生了極點。阻值和抗值相等時的頻率為“拐點”或稱截至頻率。這點的響應是-3dB(0.707V)的衰減，和45°的相位滯后。如圖所示：不需要數學計算，波特圖如下：

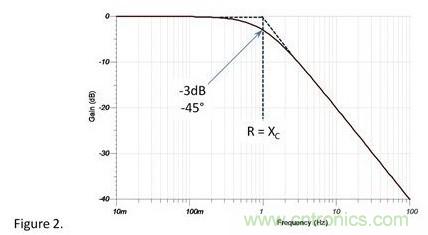

圖2 波特圖
另外，在電阻兩端也有著和電容兩端相同的幅度的電壓，都是0.707V，當然，相位是不同的。
聽了專家的解釋，是不是覺得豁然開朗了好多，當然如果你還有其他的見解，可以在下面評論，歡迎廣大網友能夠大膽的說出自己的想法與見解，供大家共同討論。
