【導讀】LVDS 數據線連接廣泛應用于高速數據信號傳輸，例如，在商用打印機或者LCD 面板 與轉接板的連接。這些應用需要TVS保護是由于使用了敏感的IC 器件，因此在信號線增加的TVS要方便走線。
LVDS，即Low Voltage Differential Signaling，是一種低壓差分信號技術接口。它是美國NS公司（美國國家半導體公司）為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。
LVDS 數據線連接廣泛應用于高速數據信號傳輸，例如，在商用打印機或者LCD 面板 與轉接板的連接。這些應用需要TVS保護是由于使用了敏感的IC 器件。對于這些高速數據線，軌到軌保護器件完全適用。另外由于生產裝配過程中也會經常產生靜電，因此更需要增加TVS來保護, Semtech公司前幾年推出了一顆能保護12線的TVS-RClamp7512N,已經成功應用在LVDS線路保護，特性如下：
1. 直通式設計能提高信號完整性
LVDS 是高速信號接口,因此要求在信號線增加的TVS要方便走線

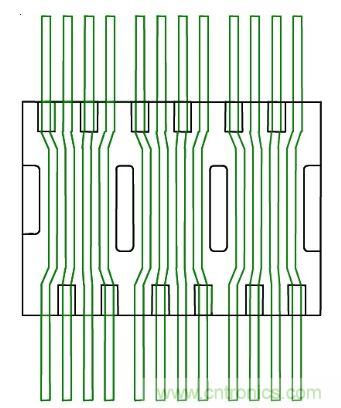

圖1：TVS走線
圖2：Layout 實例
直通式設計的優點：
減少對間偏移,因?yàn)樽呔€長度和保護元件的位置在每一對線上是相同的
減少走線彎曲的數量能改善信號完整性和速度
走線的長度是最小的
一對差分線的好共模抑制應歸于緊密耦合的走線(0.5mm間距)
走線保持完整
2. 較低的結電容，只有2pF, 也具有非常低的漏電流（最大0.5uA）
3. 較強的靜電防護能力，能直接抵擋30KV的空氣放電和25KV接觸放電
