作為一個保險絲生產廠商，AEM首先要考慮片式保險絲在其中可以發揮的作用，包括對空間利用的改革，對生產工藝的改進，對產品可靠性的提高。在成本變動不大的情況下，對這個行業起到小小的作用，或?qū)⒁l(fā)工程師對設計理念的根本性變革。
這是一個信息時代，是智能手機以及其他智能移動終端蓬勃發展的大時代。人們?cè)缫呀?jīng)不滿足于手機只能打電話發短信了，甚至也開始不滿足于已有的部分智能功能。
隨著手機3G網絡的發展，隨著人們視覺與觸覺的拓展，智能手機不斷擁有了新的技術，真正取得了日新月異的突破與發展。在此基礎上，我們發現，手機的硬件配置越來越高，電腦進入四核時代沒有多久，手機也緊跟著步入四核時代；尺寸越做越大，5寸屏已不是稀奇，并且屏幕有往更大尺寸發展的趨勢。在不久的將來，智能手機與平板電腦將會有很難區分的模糊界限。
可是問題也在這里，人們所喜愛的智能移動終端就目前看來，尺寸不會再縮小了，因?yàn)橐獫M足各類智能應用，尺寸必然有局限性，不然，我們的手腳無法施展，我們的眼睛也會疲憊不堪。同時，宅男霉女、技術控、游戲控，出差人都漸漸將關注重心從笨重的電腦，筆記本等產品上轉移到便攜式智能移動終端上來了。
現在出個門，兩個智能手機變成標配，另外，再帶上一臺筆記本，一臺平板電腦，你的包里將會塞滿各種充電器，并且雜亂不堪。雖然工信部已經確定了手機充電器接口的新標準，特別是可以充不同品牌的手機，這個舉措非常必要而且也一定會得到消費者的廣泛歡迎，但這次推出的標準還只是推薦性的，不是強制性的，所以仍然有一個過渡期。并且就筆者看來，各類便攜式移動智能終端產品，它們本身搭配的電池容量不盡相同，使用同一個充電器的話，傷害電池不說，更危險的是存在安全隱患。最近就經常有人用IPAD的充電器給IPHONE充電，導致IPHONE發生爆炸，引發火災以及危害人身安全。
所以，人們出門在外，特別希望充電器或者適配器越小越好，越輕薄越好。人們已厭倦了各種體型笨重規格繁瑣的充電器。在目前這個格局下，廠商不僅在智能終端的厚度上和重量上做文章，另外，還需要在充電器或者適配器上投入研發精力，在外形和尺寸上取得技術突破，得到消費者的認可，從而占領這個市場。
[member]
就手機以及平板電腦充電器而言，在這類在小功率電源中，線性電源早已被淘汰，這類電源線路簡單，發熱量大，散熱片尺寸較大，效率低，如下圖所示，體積龐大的四方塊，攜帶極不方便。

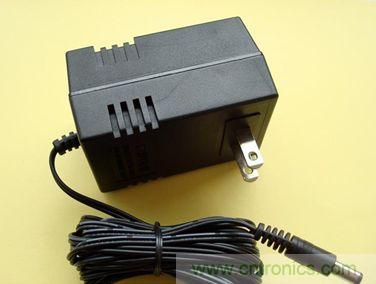

線性電源充電器
而開關電源的特點是容量大、體積小、重量輕（體積和重量只有線性電源的20～30%）、效率高（一般為70～80%，而線性電源只有30～40%）、自身抗干擾性強、輸出電壓范圍寬、模塊化。但開關電源輸出的直流會疊加較大的紋波（50mV at 5V output typical），在輸出端并接穩壓二極管可以改善，另外由于開關管工作會產生很大的尖峰脈沖干擾，也需要在電路中串連磁珠加以改善。
開關電源代表了小功率穩壓電源的發展方向，現已成為小功率穩壓電源的主流產品，如下圖所示：
開關電源充電器
目前，手機充電器多為單端反激式開關電源。好的開關電源主要由輸入電網濾波器、輸入整流濾波器、逆變器、輸出整流濾波器、控制電路、保護電路組成。其中保護電路比如有空載、短路等保護，缺少這些保護可能會燒毀開關電源或者負載。現在消費者經常會買到一些假冒偽劣的充電器。這類充電器實際就是一個極其簡單的變壓器，沒有任何安全保證。用戶覺得重量較輕，也是因?yàn)橥倒p料，沒有使用保護電路的緣故。另外，在實際的充電過程中，這類產品無法保證充電的穩定性，對電池的性能和壽命將會有較大的傷害，甚至?xí)龎碾姵兀l(fā)爆炸，危害財產安全和人身安全。

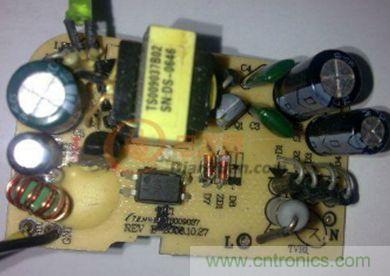

充電器內部較為常見的是沒有安裝保險絲，或者僅僅以10Ω電阻來代替，如下圖所示，這塊板子沒有使用保險絲。

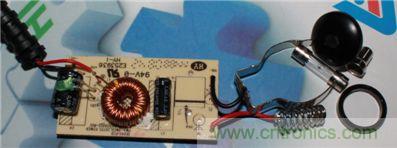

沒有保險絲的充電器
下圖中，這是一個高品質的手機充電器，電路板上能夠看到一個玻璃管保險絲，并且有熱縮套管包在其周?chē)芎玫钠鸬搅嗽搭^的過流保護作用。但縱觀板子的正面與反面，我們會看到，正面眾多插件元件，有如高樓林立，顯得擁擠不堪，而背面貼片部位則優哉游哉，可用空間較大。

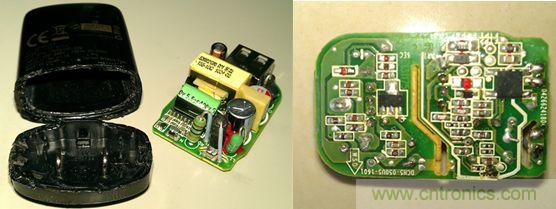

有保險絲的充電器
我們可以嘗試將玻璃管保險絲替換成貼片保險絲，不管是安裝在正面還是背面，都將節省出一定的投影面積和高度，更有利于工程師的元件布局，提高設計能力。如下圖所示，棕色部位為AEM-MF2410保險絲。我們可以看到，原先如上圖使用的玻璃管保險絲基本上是除了變壓器之外所有元件中最高的。在使用貼片保險絲之后，我們可以選擇高度較小的變壓器，并且有空間將最高的電容橫放，使整個充電器做小做薄，這里，我們還可以節省熱縮套管的費用以及一定的插件工時。當然，完成這些也不能光靠保險絲的更換，其他元件在此基礎上變薄變小也就顯得有意義了。

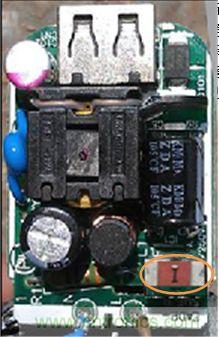

應用AEM-MF2410保險絲
[page]

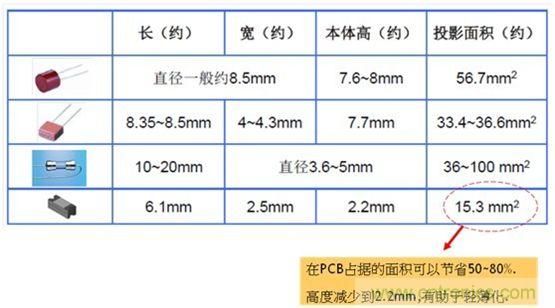

我們?cè)賮?lái)看看，不同保險絲的具體尺寸是多少，從而了解元器件小型化，貼片化給我們帶來的好處。從下圖示例中，我們可以看到，在充電器里使用AEM-MF2410貼片保險絲，我們可以節省50-80%的占據面積，并將高度減少到2.2mm，有助于產品的輕薄化發展。另外，由插件產品變更為貼片產品，將省卻這部分的人工安裝工時，并且SMT制程將更可靠，效率更高，不會因?yàn)楣と说男膽B(tài)問題、操作水平問題而出現安裝不良。
使用AEM-MF2410貼片保險絲節省50-80%的面積
以上是以手機旅行充電器為例，下面我們?cè)賮?lái)看看貼片保險絲在車載充電器中的應用。常見的車載充電器電路圖如下：

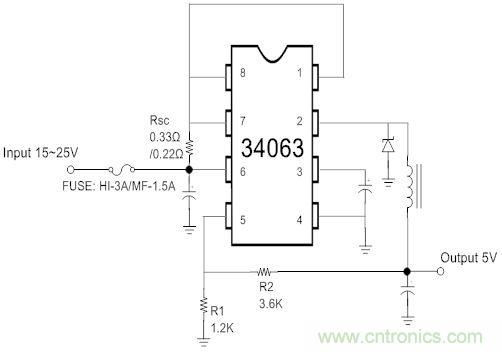

車載充電器電路圖
由于汽車的啟動脈沖電流（幾十安）以及車充插拔的脈沖電流較大（13A/380uS的脈沖，工作電流為0.5A~0.8A，模擬負載為GPS，工作電流為1-1.4A），在設計過程當中，我們建議工程師在芯片前加入一個保險絲，來防止由于短路引發的意外狀況。
目前，車充市場不太規范，各種假冒偽劣產品橫行，缺少最起碼的過流保護元件FUSE，如下圖：

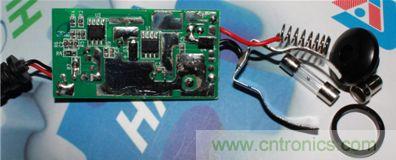

缺少fuse的假冒偽劣車載充電器
一根彈簧直接頂出去，沒有使用FUSE，可想而知，在發生短路的時候，勢必要燒掉汽車點煙器內部10A的保險絲，并且大多數人是不會自己去更換汽車保險絲的，為自己的工作生活帶來小小的麻煩。
下圖為正規廠商出品的車載充電器，使用2A的玻璃管保險絲。

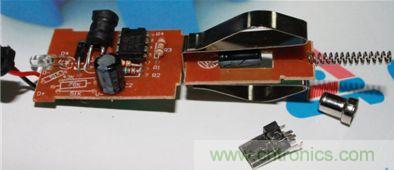

使用2A保險絲的正規車載充電器
下圖中，玻璃管保險絲還另外配備銅管來進行防爆處理，成本不菲。

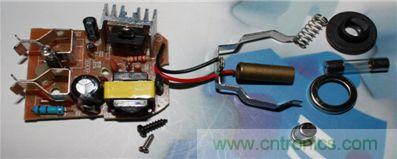

保險絲配備銅管
綜上所述，使用玻璃管保險絲，會額外增加一些輔助結構件，并無法免除人工工時。下面，我們?cè)賮?lái)看看，如果在車充上也使用貼片保險絲，會是怎樣一個局面？如下圖所示，我們可以看到，玻璃管保險絲沒有了，取而代之的圓圈之內的AEM-1206HI系列的貼片保險絲，布局簡單，設計方便。我們可以使結構件，部分人工工時都得到減免，大大提高生產效率和良率。
使用AEM-1206HI 貼片保險絲，布局簡單
