導讀：眾所周知，雷電具有極大地破壞性，其電壓高達數百萬伏，瞬間電流可高達數十萬安培。現代電子設備功能越來越強，電路越來越復雜，元器件密度也越來越高，但承受電磁干擾或感應電壓的能力越來越低。尤其是監控系統，多數都裝在室外，更易受到雷擊及浪涌的破壞，如不對這些電子設備進行雷電感應保護，則通過ESD放電和二次雷擊產生的浪涌電壓脈沖，很容易把這些電子設備損壞。本文將從雷電浪涌的產生及其造成的危害來講述防護措施，以期讓您的設計更加可靠。
相關閱讀：自適應防雷技術工作原理詳解
1、雷電的產生
雷電是因強對流氣候而形成的雷雨云層之間或者與大地之間強烈瞬變的放電現象。當雷電發生時，產生強大的雷擊電流、熾熱的高溫、猛烈地沖擊波、瞬變的電磁場和強烈的電磁輻射等綜合物理效應。具體可參見防雷知識大全。
2、雷電的類型和危害
自然界的雷擊可分為直擊雷和雷電電磁脈沖輻射兩類。
（1）直擊雷
直擊雷是雷雨云對大地和建筑物的放電現象，它以強大的沖擊電流、熾熱的高溫、猛烈地沖擊波和強烈的電磁輻射損壞放在電通道上的建筑物、輸電線、室外電子設備，甚至造成生命和財產的損失。
（2）雷電感應高電壓以及雷電電磁脈沖
雷電感應高電壓以及雷電電磁脈沖是由于雷雨云層相互之間或雷雨云與大地之間放電時，在放電通道周圍產生的電磁感應、雷電電磁脈沖輻射以及雷云電場的靜電感應，使建筑物上的金屬管道、鋼筋及由室外進入室內的電源線、信號線、天饋線等感應雷的雷電高電壓，通過這些線路以及金屬管道等引入室內造成放電，從而損壞電子設備。
[member]
3、避雷針的防雷作用
實驗證明，在避雷針附近的雷擊事故明顯增多，所以“避雷針”這個詞名不副實，應該叫做“引雷針”才比較合理。當雷電擊到避雷針時，在其周圍會產生強大的電磁場，其周圍的金屬導線、電器、電子設備的信號線、電源線，以及金屬門窗、物體處都會產生很高的感應電壓，這叫做二次雷擊，或間接雷擊。
打雷時，雷云與大地之間的電位差高達數十億伏，當雷擊到避雷針或地面設備時，在避雷針附近的地面會產生很高的“跨步電壓”，在避雷針周圍的30米范圍內，平均跨步電壓高達3萬伏/米。這個跨步電壓通過地線會對電子設備產生很高的反擊電壓，如果電子設備不加防雷保護，將導致大量電器被雷擊損壞。
由此可見，避雷針的作用主要是減小電子設備被直接雷擊的概率，但卻增加了電子設備被二次雷擊的概率，因此，貴重電子設備一定要在電源輸入電路中安裝雷電防護電路，電子設備防雷主要是二次防雷。
高速路上的路路燈是很好的避雷工具，每隔20米裝一盞路燈其避雷作用比照明還重要
4、現有供電設備容易引起二次雷擊的原因
按照接地的用途和性質，接地可以分為工作接地和保護接地兩大類。工作接地，一般是指利用大地作為導線的接地，這種接地在大地中有電流流過。保護接地，主要有防止人體觸電的保護接地、防雷接地、防靜電接地、EMC接地等，這種接地一般很少有地電流流過。根據每種接地的功能或要求的不同，接地方法也不同，如果接地接錯了地方，不但達不到良好的效果和要求，有時反而得到相反的結果。
5、雷擊浪涌脈沖電壓抑制常用器件
電子產品的雷擊防護設計，主要任務就是在電子設備的輸入端加接一個浪涌抑制器，對電源線上因二次雷擊感應產生的浪涌電壓脈沖進行有效的抑制，防止電子設備過壓、過流損壞。
避雷器件主要有陶瓷氣體放電管、氧化鋅壓敏電阻、瞬態電壓抑制管（TVS），浪涌抑制電感線圈、X類浪涌抑制電容等，各種器件需組合使用。
5.1各器件的優劣勢比較
氣體放電管的種類很多，放電電流一般都很大，可達數十kA，放電電壓比較高，放電管一般都存在殘存電壓，相當于一個穩壓管，但性能不太穩定；
氧化鋅壓敏電阻伏安特性比較好，但受功率的限制，電流相對比放電管小，對此被雷電過流擊穿后，擊穿電壓值會下降，甚至會失效；
TVS管伏安特性最好，但功率一般都很小，成本比較高；
浪涌抑制線圈是最基本的防雷器件，為防流過電網交流電飽和，必須選用三窗口鐵芯；
X電容也是必須的，要選用容許紋波電流較大的電容。
推薦下載：防雷寶典——防雷設計專家的心血結晶
5.2各種防雷器件的連接

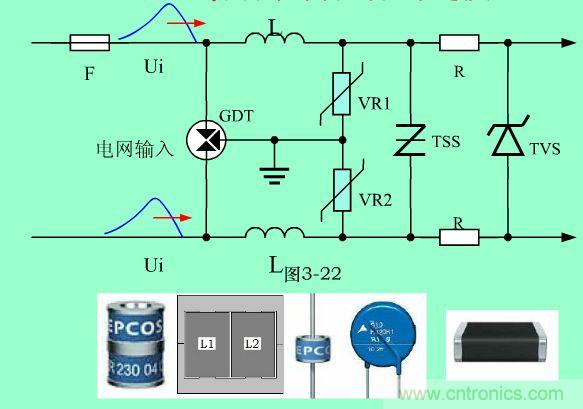

避雷器件的安裝順序不能搞錯，放電管必須在最前面，其次是浪涌抑制電感和壓敏電阻（或放電管），其次才是TVS或X類電容及Y類電容。
后面幾講會為大家講解各種保護器件是如何進行雷電浪涌防護的，敬請關注...
相關閱讀：第二講：瞬態抑制二極管（TVS）如何進行電路保護
第三講：壓敏電阻如何保護電子設備不受雷電、浪涌的損壞
第四講：氣體放電管如何保護電路不受雷電浪涌的損壞
