【導讀】美國柏恩近日推出突破性的產品- 瞬態電流抑制器，該組件提供極速及高信賴性電路保護予高速數據信號線產品如數字用戶線(xDSL)及超高速以太網絡(GbE)。該系列系列，極短的反應時間和幾乎不影響信號傳輸質量在高速通信端口的表現極為優異，有別于傳統保護方案，電容值可能影響到訊號的傳輸。
與傳統保護方案相比，TCS不會有GND連接，所以TCS的電容值是由PCB布局的寄生電容值來確定。根據終端客戶的PCB設計，電容值估計約為1pF。同時，TCS在最大工作電壓為40V下有3種不同的觸發電流/串聯電阻值。根據應用程序TCS可以與OVP器件，如TVS器件，開關二極管或GDT一起工作。Bourns已經測試了在8/20US 800V 100A條件下TCS + BAV99二極管可以正常工作。
Bourns TCS為小型化、高速、雙向、可恢復及低電阻的浪涌限流保護器件。該器件可于幾個納秒內啟動，限制直接進入系統電路的浪涌電流，避免損壞。保護方案包括一個TCS器件和一個過壓保護器件(像是鉗位二極管)提供絕佳過壓及過流保護解決方案。TCS并不是EMI（RC或LC）濾波器。它通過串聯電阻，并聯二極管，可以形成RC過濾器。

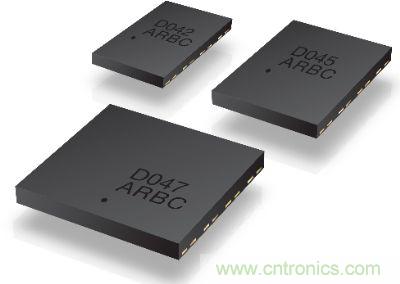

圖題：Bourns TCS浪涌限流保護器件
同樣提供浪涌限流保護的還有TE PolySwitch自復式設備，PolySwitch自復式設備上被用作過電流保護的電源線上，PolySwitch自復式設備需要加熱的材料才能跳閘。當浪涌電流在8US至10US時，他們通過設備的過電流響應在毫秒之內。
而TCS設備是針對信號或數據線應用的。當通過設備的浪涌和跳閘電流增加時，他們的反應比PPTC更快（約為50ns左右）。使用TCS裝置是在過電流保護功能，可用于與過電壓裝置，以減少進入IC（集成電路）的的瞬態能量（電壓和電流）。目標應用包括VDSL和GbE端口，在高速，低電容和低電壓條件下可以提供最佳性能。
美國柏恩半導體產品經理Ian Doyle表示：“Bourns該款TCS產品， 可運用于極敏感之?dāng)?shù)字用戶線(xDSL)及超高速以太網絡(GbE)端口線路驅動程序裝置，提供工程師高效能、又能有效降低成本的電路保護方案選擇”。“隨著數字用戶線(DSL)與以太網絡接口暴露于涌浪威脅日益增加，Bourn TCSTM解決方案能夠確實且不影響效能的保護低電流驅動器及接收器組件避免因雷擊浪涌所帶來的毀損及威脅。這些新裝置不僅不占空間，還可簡化、改造并升級現有設備，有助于重新調整設計成本。工程設計師可輕松增加TCSTM組件至現有TVS保護設計中”。
