【導讀】振蕩線圈（Oscillator Coil）是電子電路中用于產生周期性信號的關鍵磁性元件，通常與電容組成LC諧振回路，用于產生穩定的振蕩頻率。在超外差式收音機中，振蕩線圈是不可缺少的元件，用于產生比外來信號高465kHz的高頻等幅信號。此外，振蕩線圈變換器（RCC，Ringing Choke Converter）作為一種適合小功率離線直流輸出的開關電源，也在電源設計領域有著重要應用。
概述

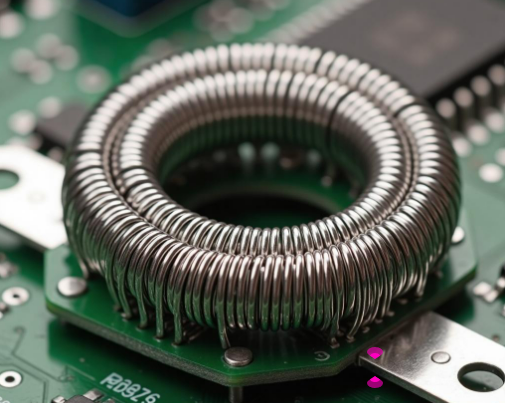

振蕩線圈（Oscillator Coil）是電子電路中用于產生周期性信號的關鍵磁性元件，通常與電容組成LC諧振回路，用于產生穩定的振蕩頻率。在超外差式收音機中，振蕩線圈是不可缺少的元件，用于產生比外來信號高465kHz的高頻等幅信號。此外，振蕩線圈變換器（RCC，Ringing Choke Converter）作為一種適合小功率離線直流輸出的開關電源，也在電源設計領域有著重要應用。
技術原理
振蕩線圈基于電磁感應原理工作，當交流電通過線圈時會產生交變磁場，而變化的磁場又在線圈中感應出電動勢。在LC振蕩電路中，振蕩線圈與電容共同決定諧振頻率，公式為：f = 1/(2π√LC)，其中L是電感值，C是電容值。
振蕩線圈變換器（RCC）采用反激變換器結構，工作在連續電流模式和非連續電流模式之間的臨界模式。它由主開關晶體管、變壓器和一些電阻、電容、二極管組成，不包含集成芯片。其工作原理是：當加入輸入電壓后，啟動電流使開關管導通，變壓器反饋繞組提供基極電流保持導通狀態，集電極電流上升直到無法維持飽和導通，產生正反饋使晶體管關閉，儲存的能量轉移到次級側為負載供電。
優勢特點
振蕩線圈及其變換器具有多項優勢：成本效益方面，RCC不含集成電路芯片，成本較采用集成芯片的電源電路低；設計靈活性，振蕩線圈可以通過調節磁帽或磁心位置來調節電感量；簡單可靠，RCC電路結構相對簡單，無需復雜控制IC；適應性強，能夠工作在寬電壓范圍和環境條件下。
但RCC電路也有其缺點：對元件、布線、生產工藝要求很高，使用劣質元件或工藝不當可能導致電路無法工作或失效。常見的失效現象包括主開關管燒毀（多由變壓器基極線圈漏感導致）和輸出電壓不穩定（可能損壞負載設備）。
應用場景
振蕩線圈廣泛應用于多種場景：無線電通信設備，如超外差式收音機中的中波和短波振蕩線圈；電視接收設備，黑白電視機中使用的行振蕩線圈用于調整行頻；電源轉換設備，RCC電源用于小功率離線直流輸出場合，如手機充電器、小型適配器等；工業控制系統，作為簡單可靠的電源解決方案；消費電子產品，低成本電源應用。
成本分析與元器件選型
成本結構
RCC電源的成本主要由變壓器、開關晶體管、電阻、電容和二極管構成。雖然不含集成電路芯片使得RCC的成本較低，但隨著集成電路芯片的降價（如一個芯片價格降至約0.5元人民幣），RCC的成本優勢已經減弱。
選型要則
開關管選擇：傳統RCC一般采用功率三極管（BJT）作為開關管，但較新的設計多采用金屬-氧化物-半導體場效應管（MOSFET），以實現更低功耗和準諧振等功能。
使用MOSFET的RCC較少出現雙極型開關管典型的二次擊穿問題，因為功率MOSFET的安全工作區更大，且為電壓控制型，開通/關斷閾值范圍窄。
變壓器設計：RCC的變壓器由三個或以上繞組組成（主輸入繞組、反饋繞組及輸出繞組），需要承受大的直流偏磁。
變壓器設計需平衡漏感與耦合度：減少漏感可降低開關管應力，但需犧牲繞組間耦合度；而改善耦合度又可能影響電壓穩定性。
穩定性考慮：RCC電路對元件參數、布線工藝和變壓器制造質量敏感，需選用質量可靠的元件并注重生產工藝。
主要廠商對比
以下是全球和中國振蕩線圈市場的主要廠商對比：

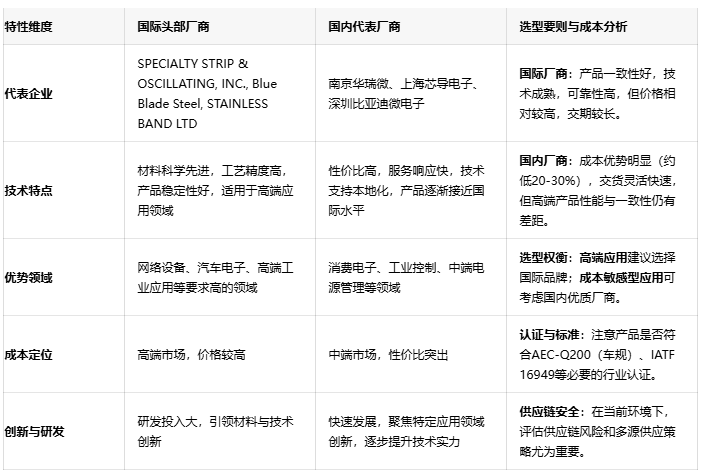

表格：振蕩線圈國際與國內主要廠商對比（數據來源于網絡公開資料整合）
結語
振蕩線圈及其變換器技術在電子產業中持續發揮著重要作用，盡管面臨集成芯片的競爭，但在特定應用場景下仍具有其獨特價值。隨著技術進步，MOSFET替代BJT作為開關管改善了RCC的性能和可靠性。選型時需綜合考慮性能、成本、可靠性和供應穩定性，結合具體應用場景做出最佳選擇。未來，隨著新材料和新工藝的應用，振蕩線圈技術有望在效率和功率密度上進一步提升。
