【導讀】當數據速率突破56Gbps時，電源分配網絡（PDN）的微小阻抗波動足以癱瘓整塊高速板卡。本文將揭示從電容選型到疊層架構的系統級去耦方案，通過重構電流路徑與阻抗控制模型，徹底解決電壓塌陷與電磁干擾的行業頑疾。

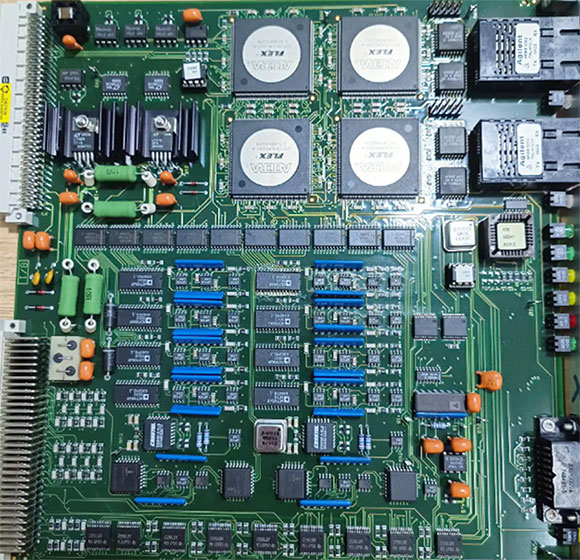

一、電容選型認知革命：打破容量堆砌迷思
傳統方案的物理陷阱
早期工程師習慣并聯多規格電容（10nF至1μF）試圖覆蓋全頻段需求，實則陷入三重困局：
諧振點散射：不同容值電容的本征諧振頻率分散，在1GHz頻段形成鋸齒狀阻抗峰
寄生電感疊加：多個電容的等效串聯電感（ESL）相互耦合，高頻阻抗飆升逾2Ω
噪聲反升悖論：某FPGA板卡添加100nF電容后，實測電源紋波反而惡化15%
科學選型新范式
? 封裝同質化原則
統一采用0402/0201小型貼片封裝，將單電容ESL壓縮至0.2nH內
? 諧振頻點聚焦法
基于芯片瞬態電流需求（ΔI/Δt）計算目標阻抗曲線，精選諧振點匹配的電容族群
? 三級防護圈布局
以BGA芯片為中心構筑梯度防線：
? 核心圈（1mm內）：10顆同批次0.1μF X7R電容形成高頻屏障
? 緩沖圈（5mm層）：4.7μF鉭電容組平抑中頻紋波
? 輸入防線：22μF電解電容吸收低頻脈動
二、電流路徑拓?fù)鋵W(xué)：最小回流環控制術
經典失敗案例解析
某8層通信板卡因布局失誤引發災難性后果：
? DDR4信號地彈噪聲達120mV（超JEDEC標準2.4倍）
? 電磁輻射在3.5GHz頻點超標8dB，被迫重新設計
三維優化方法論
垂直向疊層革命
理想架構遵循"信號層→地平面→電源平面→信號層"的黃金法則：
? 電源/地平面間距≤0.2mm，形成天然分布式電容（15nF/cm2）
? 介質材料介電常數Dk>4.2時，儲能密度提升3倍
水平向布線鐵律
? 高速信號正下方必須保留連續地平面
? 電源過孔與引腳間距≤1.5倍板厚（抑制渦流損耗）
? 嚴禁跨分割區布線（避免產生＞30mA回流電流）
工程實證效果
在112G光模塊背板實施后：
? 信號過沖幅度降低72%
? 電源阻抗曲線全頻段平坦化（0.8Ω@100MHz-10GHz）
三、PDN阻抗馴服術：從頻域到物理的映射
三階協同阻抗模型
低頻域（＜100MHz）依賴電解電容組穩定基礎電壓
中頻域（100M-1GHz）由MLCC陣列撫平電流紋波
高頻域（＞1GHz）憑借平面電容吸收納秒級突變
反諧振點消除實戰
通過頻域掃描定位阻抗凹坑頻率
部署特定ESR電容抵消諧振峰
某GPU主板實施后諧振振幅衰減12dB
疊層電容倍增效應
當采用2盎司銅厚電源層時：
? 平面間隔0.1mm可使阻抗降低40%
? 介質損耗角正切值Df＜0.02時，高頻穩定性提升3倍
四、EDA協同設計流：Altium實戰指南
四階閉環設計法
層疊預配置階段
使用Stackup Manager構建≤4mil介質層對稱結構
場效應仿真階段
輸入電容ESL/ESR參數生成三維阻抗云圖
熱區預判階段
PDN Analyzer自動標記電流密度＞30A/mm2高危區
動態驗證階段
加載IBIS模型模擬毫秒級負載突變
企業級效能對比
經驗驅動型設計通常需要6次以上迭代，首版故障率高達43%
采用EDA協同流將迭代壓縮至2次內，故障率降至9%以下
結語：電源完整性的系統級破壁
PDN設計本質是能量傳輸?shù)木芪璧浮?dāng)0.2mm的平面對距化身緩沖帶，當0402電容陣列構成高頻衛士，56Gbps數據洪流方能安然奔騰。這不僅是電子工程的巔峰技藝，更是數字文明算力基石的生存法則。
