【導讀】話不多說，直接上電路模塊，實際應用可能還要根據具體電路增加一些電阻電容以提高穩定性。電壓跟隨器（也稱為緩沖器）不會放大或反相輸入信號，而是在兩個電路之間提供隔離。輸入阻抗很高，而輸出阻抗很低，避免了電路內的任何負載效應。
話不多說，直接上電路模塊，實際應用可能還要根據具體電路增加一些電阻電容以提高穩定性。

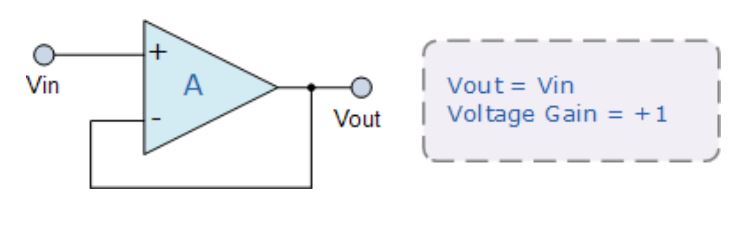

1. 電壓跟隨器
電壓跟隨器（也稱為緩沖器）不會放大或反相輸入信號，而是在兩個電路之間提供隔離。輸入阻抗很高，而輸出阻抗很低，避免了電路內的任何負載效應。當輸出直接連接回輸入之一時，緩沖器的總增益為+1且Vout = Vin。

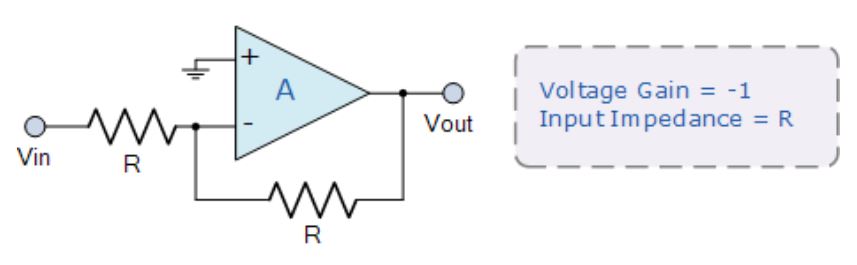

2. 放大器反相器
反相器，也稱為反相緩沖器，與先前的電壓跟隨器相反。如果兩個電阻相等，則反相器不會放大，但會反相輸入信號。輸入阻抗等于R，增益為-1，給出Vout = -Vin。

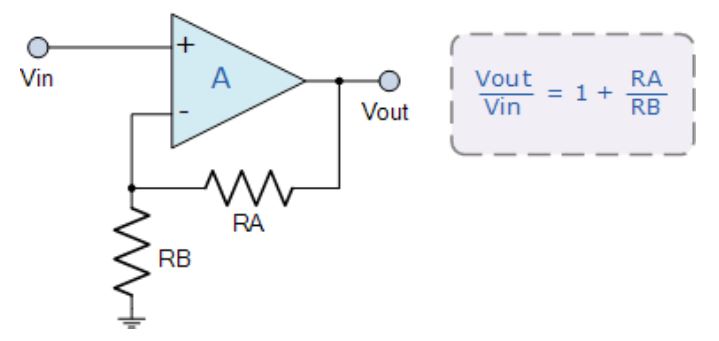

3. 同相放大器
同相放大器不會對輸入信號進行反相或產生反相信號，而是以（RA+ RB）/RB或通常為1+（RA/RB）的比率進行放大。輸入信號連接到同相（+）輸入。

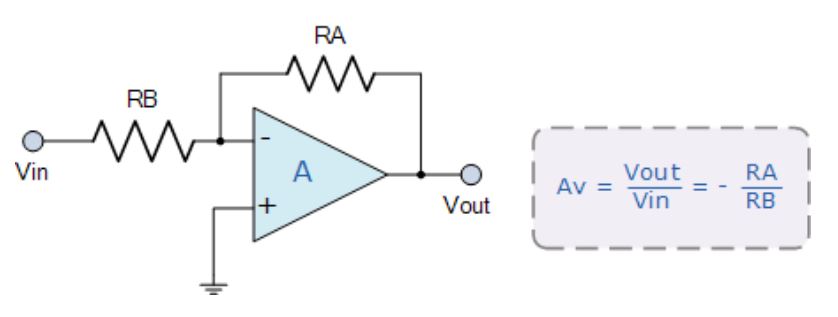

4. 反相放大器
反相放大器同時以-RA/RB的比率對輸入信號進行反相和放大。放大器的增益由使用反饋電阻RA的負反饋控制，輸入信號被饋送到反相（-）輸入。

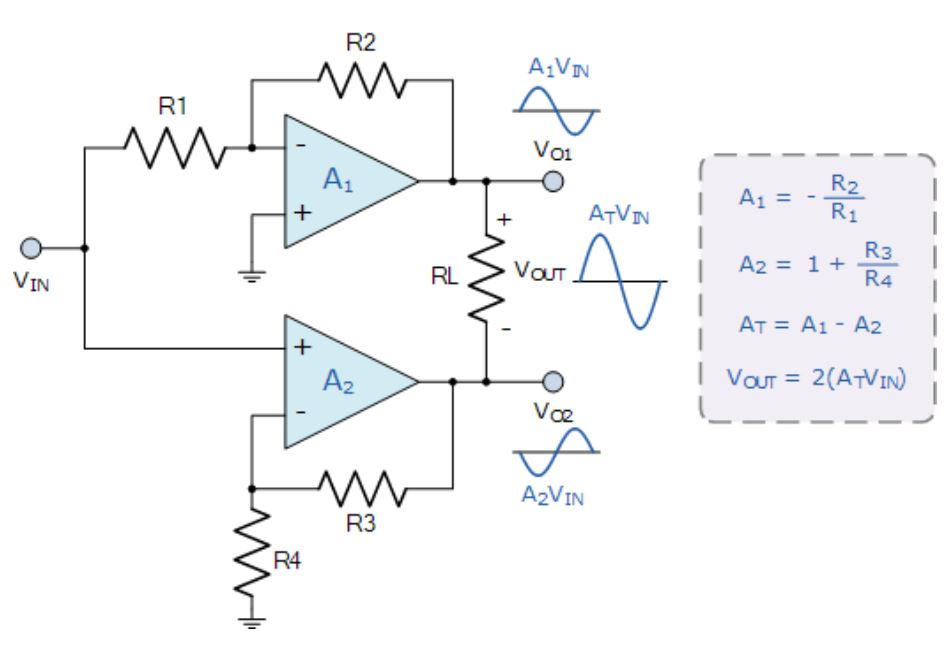

5. 橋式放大器
上面的反相和同相放大器電路可以連接在一起以形成橋式放大器配置。輸入信號是兩個運放共用的，輸出電壓信號跨接在負載電阻R L兩端，該電阻在兩個輸出之間浮動。
如果兩個運放增益A1和A2的大小彼此相等，則輸出信號將加倍，因為它實際上是兩個單獨的放大器增益的組合。

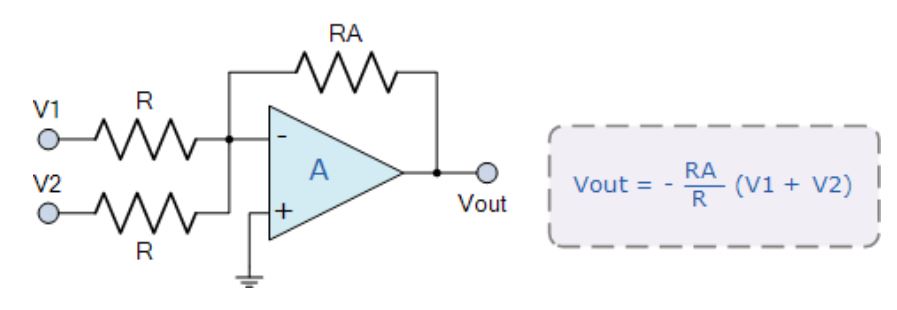

6. 電壓加法器
加法器，也稱為求和放大器，產生與輸入電壓V1和v2之和成比例的反相輸出電壓。可以匯總更多輸入。如果輸入電阻的值相等（R1=R2=R），則總輸出電壓為給定值，增益為+1。如果輸入電阻不相等，則輸出電壓為加權和，并變?yōu)椋篤out =-（V1（RA / R1）+ V2（RA / R2）+等）

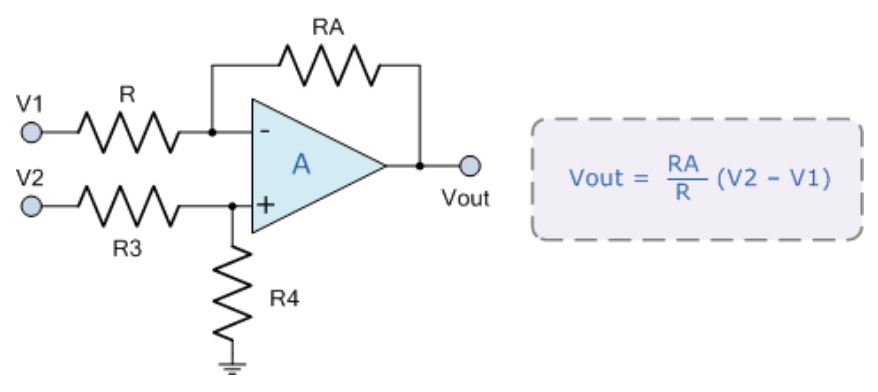

7. 電壓減法器
減法器也稱為差分放大器，它使用反相和同相輸入來產生輸出信號，該信號是兩個輸入電壓V1和V2之差，從而允許一個信號與另一個信號相減。如果需要，可以添加更多的輸入以將其減去。
如果電阻相等（R=R3和RA=R4），則輸出電壓為給定值，電壓增益為+1。如果輸入電阻是不相等的電路變得放大器時產生負輸出的差分V1高于V2和正輸出時V1低于V2。

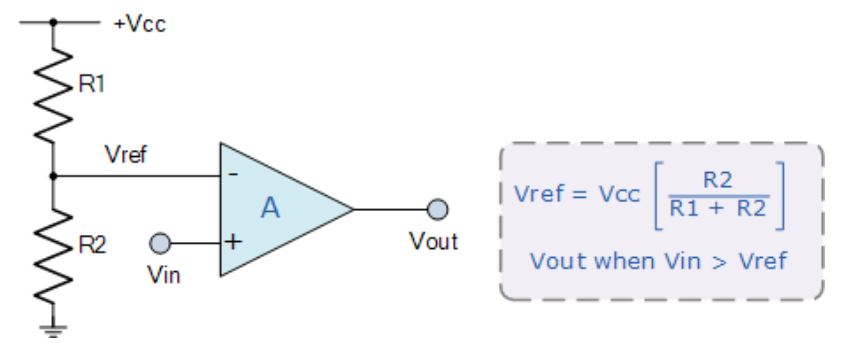

8. 電壓比較器
比較器有許多用途，但最常見的是將輸入電壓與參考電壓進行比較，如果輸入電壓高于參考電壓，則切換輸出。如果輸入的電壓比分壓器設置的參考電壓正電壓Vin>Vref更高，則輸出將更改狀態。當輸入電壓降至預設參考電壓以下且Vin
