ADI公司的LT8365是一款多功能單芯片升壓轉換器，集成了150 V、1.5 A開關，非常適合通信領域的高壓應用，包括便攜式設備。從低至 2.8 V 和高至 60 V 的輸入可輕松產生高壓輸出。它具有可選的擴頻頻率調制功能，有助于降低EMI，以及數據手冊中詳述的許多其他常用功能。
圖1和圖2所示的轉換器用于從12 V輸入源為高壓DAC、MEMS、RF開關和高壓運算放大器提供正負電壓軌。這些轉換器在非連續導通模式（DCM）下工作，可提供高達10 mA的電流，輸出電壓為+250 V和–250 V，轉換效率約為80%。

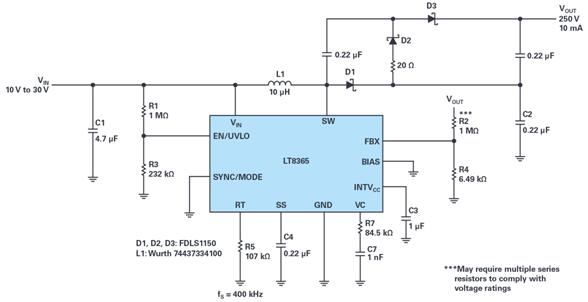

圖1.12 V 輸入至 250 V 輸出 2 級升壓轉換器。

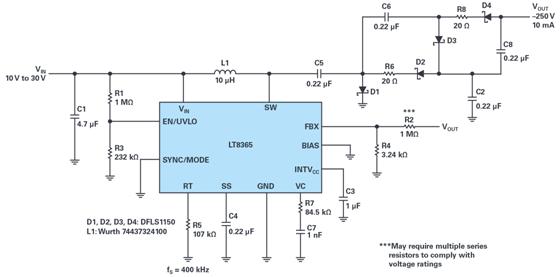

圖2.12 V輸入至–250 V輸出2級反相轉換器。
升壓比 > 1：40
升壓轉換器中DCM操作的一個好處是能夠?qū)崿F(xiàn)與占空比無關的高升壓比。此外，電感和輸出電容的值和物理尺寸可以減小，從而減小PCB上的整體尺寸解決方案。圖3中的電路可輕松安裝在小于1 cm的區域內2.
在某些情況下，只有一個非常低的輸入源可用，并且需要高輸出電壓。圖3所示的轉換器可用于驅動各種雪崩光電二極管、PIN二極管和其他需要高偏置電壓的器件。該升壓轉換器從3 V輸入源產生125 V電壓，負載電流高達3 mA。

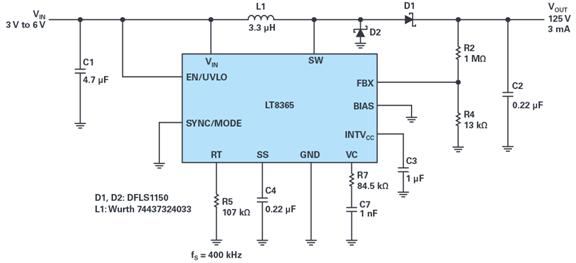

圖3.3 V輸入至125 V輸出升壓轉換器。
圖4所示轉換器從3 V輸入源將125 V輸出擴展至250 V，支持約1.5 mA電流。通信領域有許多器件需要來自低輸入電壓源的如此高的偏置電壓。

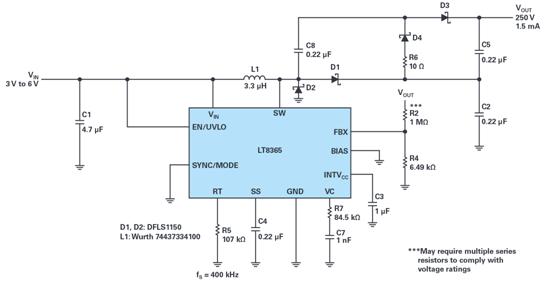

圖4.3 V 輸入至 250 V 輸出 2 級升壓轉換器。
你能走多高或多低？
對于需要非常高電壓（無論是正電壓還是負電壓）的情況，升壓轉換器可以使用乘法器級將輸出升壓 2×、3× 或更高。圖1和圖2中的轉換器顯示了如何在正負兩個方向上使開關電壓加倍。圖5所示的3級升壓轉換器采用12 V輸入源提供375 V/8 mA電壓。
請注意，可用輸出電流必須隨著輸出電壓的增加而降低，因?yàn)殚_關能力不會改變。例如，設計為提供20 mA電流的單級轉換器在增加第二級時將提供約10 mA電流。添加其他級時，請始終確保峰值開關電流保持在保證的開關電流限值內。

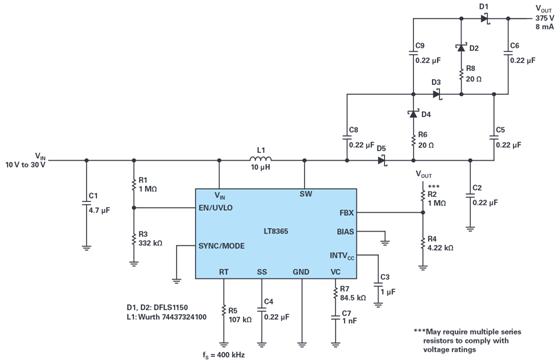

圖5.12 V 輸入至 375 V 輸出 3 級升壓轉換器。
簡化輸出電壓檢測
LT8365 提供了一個用于檢測輸出電壓的單 FBX 引腳。連接到FBX引腳的簡單電阻分壓器檢測輸出電壓，與輸出極性無關，如本文介紹的所有原理圖所示。
結論
LT8365支持需要從低至2.8 V的輸入電壓進行緊湊、高效、高輸出電壓升壓轉換的應用，這在通信領域很常見。它還可以用作反相轉換器和流行的拓?fù)浣Y(jié)構，如CUK和SEPIC轉換器。LT8365 采用小型、耐熱性能增強型 16 引腳 MSOP 封裝。
