【導讀】取樣電壓加在比較器A的同相輸入端，與加在反相輸入端的基準電壓Uref相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。
LDO的基本原理
低壓差線性穩壓器（LDO）的基本電路如圖1-1所示，該電路由串聯調整管VT、取樣電阻R1和R2、比較放大器A組成。
圖1-1
取樣電壓加在比較器A的同相輸入端，與加在反相輸入端的基準電壓Uref相比較，兩者的差值經放大器A放大后，控制串聯調整管的壓降，從而穩定輸出電壓。
當輸出電壓Uout降低時，基準電壓與取樣電壓的差值增加，比較放大器輸出的驅動電流增加，串聯調整管壓降減小，從而使輸出電壓升高。相反，若輸出電壓Uout超過所需要的設定值，比較放大器輸出的前驅動電流減小，從而使輸出電壓降低。供電過程中，輸出電壓校正連續進行，調整時間只受比較放大器和輸出晶體管回路反應速度的限制。
應當說明，實際的線性穩壓器還應當具有許多其它的功能，比如負載短路保護、過壓關斷、過熱關斷、反接保護等，而且串聯調整管也可以采用MOSFET。
LDO的主要參數
1、輸出電壓
輸出電壓是低壓差線性穩壓器最重要的參數，也是電子設備設計者選用穩壓器時首先應考慮的參數。低壓差線性穩壓器有固定輸出電壓和可調輸出電壓兩種類型。固定輸出電壓穩壓器使用比較方便，而且由于輸出電壓是經過廠家精密調整的，所以穩壓器精度很高。但是其設定的輸出電壓數值均為常用電壓值，不可能滿足所有的應用要求，但是外接元件數值的變化將影響穩定精度。
2、最大輸出電流
用電設備的功率不同，要求穩壓器輸出的最大電流也不相同。通常，輸出電流越大的穩壓器成本越高。為了降低成本，在多只穩壓器組成的供電系統中，應根據各部分所需的電流值選擇適當?shù)姆€(wěn)壓器。
3、輸入輸出電壓差
輸入輸出電壓差是低壓差線性穩壓器最重要的參數。在保證輸出電壓穩定的條件下，該電壓壓差越低，線性穩壓器的性能就越好。比如，5.0V的低壓差線性穩壓器，只要輸入5.5V電壓，就能使輸出電壓穩定在5.0V。
4、接地電流
接地電路IGND是指串聯調整管輸出電流為零時，輸入電源提供的穩壓器工作電流。該電流有時也稱為靜態電流，但是采用PNP晶體管作串聯調整管元件時，這種習慣叫法是不正確的。通常較理想的低壓差穩壓器的接地電流很小。
5、負載調整率
負載調整率可以通過圖2-1和式2-1來定義，LDO的負載調整率越小，說明LDO抑制負載干擾的能力越強。
圖2-1
式（2-1）
（2-1）式中△Vload-負載調整率Imax-LDO最大輸出電流Vt-輸出電流為Imax時，LDO的輸出電壓Vo-輸出電流為0.1mA時，LDO的輸出電壓△V-負載電流分別為0.1mA和Imax時的輸出電壓之差
6、線性調整率

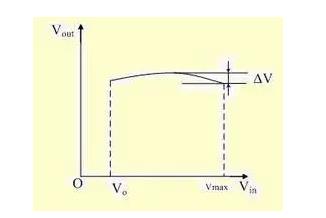

線性調整率可以通過圖2-2和式2-2來定義，LDO的線性調整率越小，輸入電壓變化對輸出電壓影響越小，LDO的性能越好。
圖2-2
式（2-2）
（2-2）式中△Vline-LDO線性調整率Vo-LDO名義輸出電壓Vmax-LDO最大輸入電壓△V-LDO輸入Vo到Vmax‘輸出電壓最大值和最小值之差
7、電源抑制比
LDO的輸入源往往許多干擾信號存在。PSRR反映了LDO對于這些干擾信號的抑制能力。
