【導讀】隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離原副邊繞線圈各自的電流。
隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離原副邊繞線圈各自的電流。早期為歐洲國家用在電力行業，廣泛用于電子工業或工礦企業、機床和機械設備中一般電路的控制電源、安全照明及指示燈的電源。
隔離變壓器作用
隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。 另外， 利用其鐵芯的高頻損耗大的特點， 從而抑制高頻雜波傳入控制回路。 用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。
還有一個很重要的作用就是保護人身安全！隔離危險電壓。隨著電力系統的不斷發展，變壓器作為電力系統中的關鍵設備起著日益重要的作用，它的安全運行直接關系到整個電力系統運行的可靠性。 變壓器線圈變形是指線圈在受力后，發生的軸向、幅向尺寸變化、器身位移、線圈扭曲等情況。造成變壓器線圈變形的主要原因有二個：一是變壓器運行中難以避免地要受到外部短路故障沖擊：二是變壓器在運輸?shù)跹b過程中發生意外碰撞。

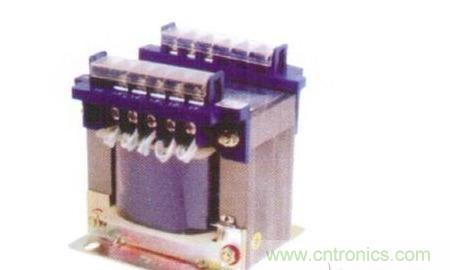

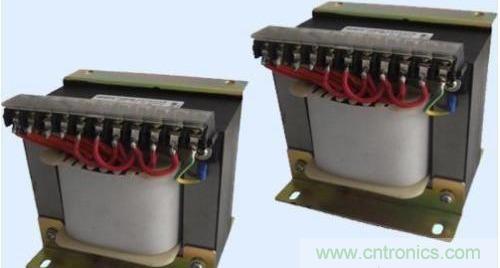

單相隔離變壓器特點
1、抗干擾作用：如通過Y/△接線的隔離變壓器后，能夠阻止一部分諧波的傳輸；
2、阻抗變換作用：增加系統阻抗，使保護裝置等容易配合；
3、穩定系統電壓的作用：如啟動大負荷設備時，減少對系統電壓的影響；
4、防止系統接地的作用：當隔離變壓器負荷側發生單相接地時，不會造成整個系統（Satons隔離變壓器以上部分）單相接地；
5、降低短路電流：當負荷側發生短路事故時，限制系統的短路電流。
單相隔離變壓器接線圖

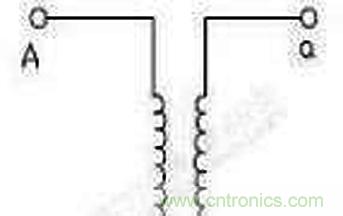

1、單相無屏蔽隔離變壓器

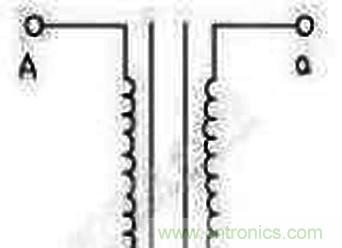

2、單相單屏蔽隔離變壓器

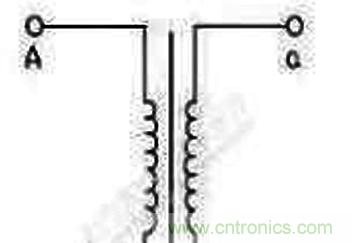

3、單相雙屏蔽隔離變壓器
