光纖快速連接器/冷接子的工作原理,特點和應用

發布時間:2018-11-22 責任編輯:xueqi

【導讀】光纖快速連接器/冷接子是一種極具創新性的現場端接連接器,它具有體積小、可快速端接的特點,而且造成的損耗小、穩定性高,是光纖系統必不可少的光纖連接器件。這里將介紹光纖快速連接器/冷接子的內部結構,工作原理,特點和應用等。

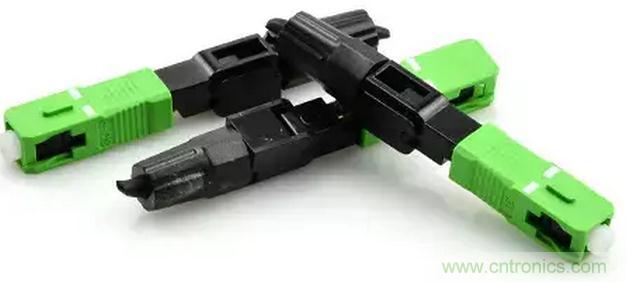

光纖快速連接器/冷接子

光纖快速連接器/冷接子是一種極具創新性的現場端接連接器,它內部包含工廠預裝的光纖、預研拋的陶瓷插芯以及一個機械接續機制,端接時只需將引入光纖或室內光纖插入到該機械接續機制即可,無需借助其他工具,端接過程只要2分鐘左右,大大節省了安裝時間。目前市場上的光纖快速連接器/冷接子可以端接直徑為250 μm、900 μm、2.0 mm和3.0 mm的單模光纖和多模光纖。光纖快速連接器/冷接子可直接應用于樓道、入戶線纜等環境,無需多余保護,基本能達到原線強度,降低了布線要求,因此大大提高了FTTH光纖布線的速度,是實現全光網絡的重要保障。


光纖快速連接器/冷接子的內部結構

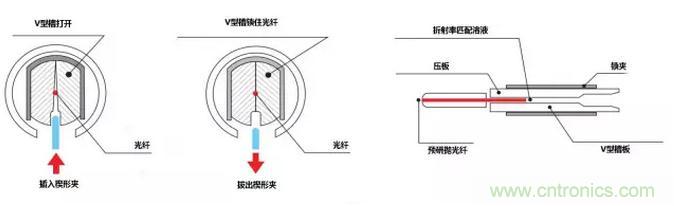

如下圖所示,光纖快速連接器/冷接子內部的插芯和端面都在出廠前經過了預研磨和預拋光,機械接續機制位于插芯的末端,用來固定插入的光纖。從下圖我們可以看出,機械接續機制主要由V型槽和夾持元件組成;當需要插入光纖時,用楔形夾打開V型槽,方便光纖順利插入,當光纖插入到V型槽并固定后,從V型槽中拔出楔形夾即可。


光纖快速連接器/冷接子的工作原理

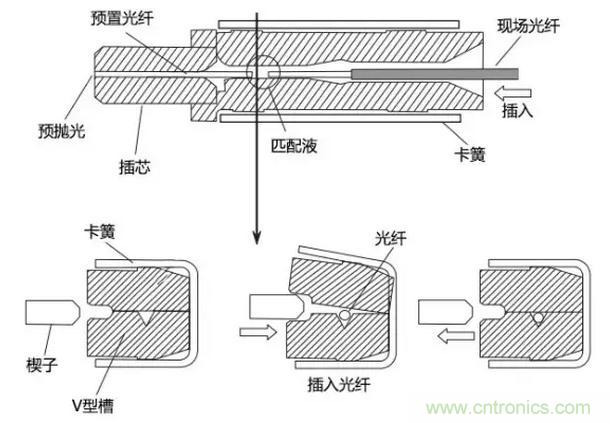

光纖快速連接器/冷接子可分為預置光纖和非預置光纖兩大類。預置光纖快速連接器/冷接子的接續點在連接器內部,并預置有匹配液;非預置光纖快速連接器/冷接子的接續點在連接器表面,不預置匹配液,直接通過適配器與目標光纖對接。非預置光纖快速連接器/冷接子的工作原理很簡單,這里不做贅述。下面詳細說明預置光纖快速連接器/冷接子的原理:如下圖所示,預置光纖膠接在插芯中,接續點設在放有折射率近似纖芯的導光材料-匹配液的V型槽中,從而實現預置光纖和目標光纖的無縫貼合。


光纖快速連接器/冷接子的特點和應用

主要特點:接續的穩定性好、插入損耗小、使用成本很低、安裝速度非常快和安裝維護非常簡單。
主要應用:光纖通信應用、光纖到戶(FTTH)應用、有線電視應用。

光纖快速連接器/冷接子的使用步驟

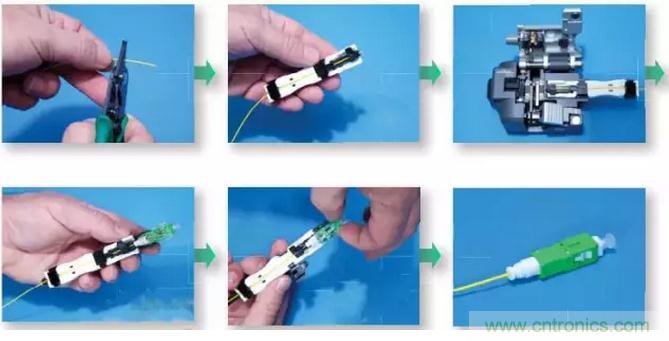

盡管光纖快速連接器/冷接子的的使用十分簡單,安裝時仍要遵循正確的步驟,總的來說,光纖快速連接器/冷接子的安裝過程如下:
第一步:準備光纖快速連接器/冷接子、光纖剝線鉗、光纖切割刀、光纖清潔工具等;
第二步:給光纜戴上連接器尾套;
第三步:用光纖剝線鉗剝除光纜的外護套,清潔光纖,然后用光纖切割刀切割裸纖,裸纖的長度根據具體情況預留;
第四步:將光纖插入到光纖快速連接器/冷接子中;
第五步:按下壓蓋,鎖緊光纖;
第六步:給光纖快速連接器/冷接子戴上尾套。


注意事項

光纖快速連接器/冷接子極易受到污染,應使其遠離灰塵、污染物較多的區域。
光纖切割的結果對光纖快速連接器/冷接子的性能具有重要影響,最好使用自動光纖切割刀,以獲得最佳的切割效果。
在光纖快速連接器/冷接子中插入光纖時,應緩慢插入,以防止損壞光纖,導致光纖的傳輸性能不佳。
在光纖快速連接器/冷接子安裝完之前不要移除其防塵蓋。
選擇質量上乘的光纖折射率匹配溶液非常重要,這會大大延長光纖快速連接器/冷接子的使用壽命。
