電容是非常每一個電路上都會使用的器件，電容會應用在電源系統中，也會應用于信號線上。在低速電路中，我姑且把電容稱之為電容，但是在高速電路上或者電源系統中，電容以及不僅僅是電容，是一個由等效電容、等效電阻和等效電感組成的一個電路，簡單的結構如下圖所示：

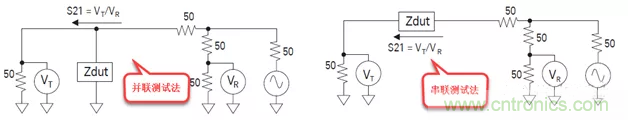

所以電容的參數的測量就不能再使用簡單的萬用表來測量啦！而需要使用網絡分析儀進行測量，使用網絡分析測試時，最重要的方式有并聯測試法和串聯測試法，示意圖如下圖所示：

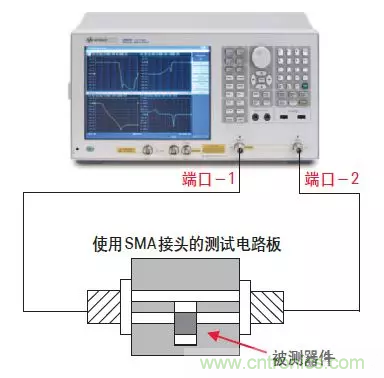

并聯測試方法簡化裝置如下圖所示：

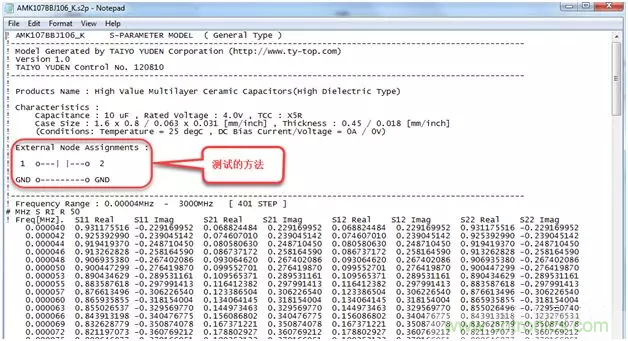

從上面的示意圖和簡化裝置可以看到，不論是并聯測試方法還是串聯測試方法都采用的2端口網分（當然，也可以考慮用4端口測試方法，有興趣的可以去Google下），這樣測試獲得的參數就是2端口的S參數，即*.s2p的文件，如下圖所示為一顆電容的S參數文件：

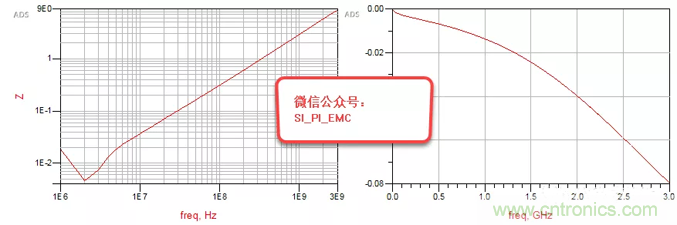

通過S參數，工程師可以了解到其阻抗特性、損耗等等，也就是電容的濾波特性，其阻抗特性曲線如下圖所示：
這種測試電容的步驟其實非常簡單，在測試的時候要按照電容的封裝大小設計一塊測試夾具板和校準板，然后把電容焊接上去，通過AFR或者TRL或者SOLT的校準方式進行校準后就可以直接測試電容啦（推薦使用AFR校準，這是最簡單的校準方式，設計的板子也簡單一些）。
電容的S參數模型可以應用于信號完整性和電源完整性仿真中。在使用SIPro/PIPro仿真時，可能有的工程師會有疑惑，為什么在軟件中添加*.s2p的S參數時會強制變?yōu)?.s1p呢？這是否有問題？

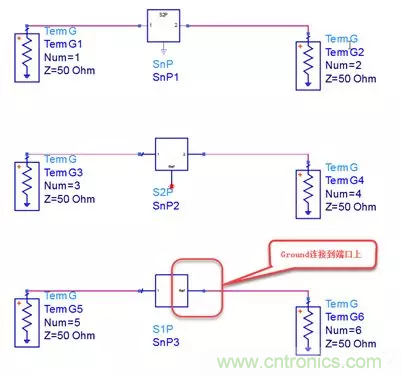

首先答案是肯定不會有問題。對于電容或者磁珠這類器件，在測量的數據就是s2p，而不是s1p，這是因為在測量的時候使用的2端口的網分測試的。而在仿真的時候使用的是s1p的文件，這樣有一個優勢，就是減弱了器件對夾具板地的影響，這樣就增加了其設計的性能。有興趣的也可以搭建一個仿真電路去分析電容的s1p和s2p的效果是否一樣，原理圖如下圖所示：

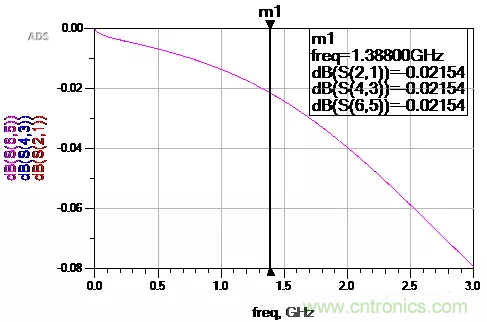

S21使用的是s2p模型文件，連接的snp元件這是正常的仿真S參數的連接方式；S43使用的是s2p文件把Ground不連接；S65使用的是S1P的模型文件，Ground連接到TermG上，獲得的結果如下圖所示：
很顯然，三條曲線是重合的，說明s2p和s1p是等效的。
本文主要是簡單介紹了如何簡單的測試電容、磁珠等2端口無源器件的S參數模型，以及為什么在SIPro和PIPro仿真時采用的是s1p的文件。當然，對于如何精確的測試這類無源器件的模型以及如何在ADS中建立相關的模型庫有興趣的，可以再進一步的交流。
