三極管是電子電路中應用十分廣泛的電子元件之一，它具有電流、電壓放大功能，且具有開關、可變電阻作用，熟練掌握三極管的使用方法十分重要，今天就三極管管腳的判別方法做重點介紹。
對于任何電子元件的判別，首先要弄清楚它的結構、工作原理等基本情況，這樣才能理解判別原理并熟練掌握。
三極管的結構：
1.由三個區組成，分別是集電區、基區、發射區，其中集電區和發射區的半導體性質一致，它們同是n型半導體或p型半導體，但摻雜濃度上發射區濃度大，集電區濃度小，且集電區面積大，以利于收集載流子；基區的半導體性質與集電區和發射區正好相反，并且基區較薄、摻雜濃度較低；見圖一；
2.發射結和集電結都是屬于pn結，具備pn結的特性，因此其結構相當于一個極（陰極和陰極或者陽極和陽極）并聯在一起的兩個二極管，這個公共的電極就是基極，而另外兩個極就是集電極和發射極；見圖二，上面的對應的是npn型三極管，下面的對應的是pnp型三極管；
3.它有三個電極：基極b、發射極e、集電極c；
4.有npn和pnp兩種極性的管子，差別在于電流方向不同；因此測量時萬用表表筆方向相反；
5.有鍺管和硅管兩種制作材料。
由于以上結構上的差異，它們所表現出來的性質不一樣，比如鍺管的導通電壓較低，表現為電阻較小，且穿透電流較大；如圖一、圖二所示：

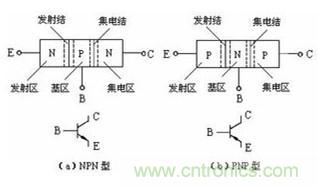

圖一 三極管結構
圖二 三極管等效結構
還需要明確知道的基本知識就是指針式萬用表在做電阻測量時，相當于一個電源，其紅表筆為電源的負極，黑表筆為電源的正極，這一點和數字式萬用表是不一樣的；電流大時，顯示的電阻值較小，電流小時，顯示的電阻值較大。
判別步驟
一、第一步：判別管子的極性是npn型還是pnp型三極管，并確定基極b；

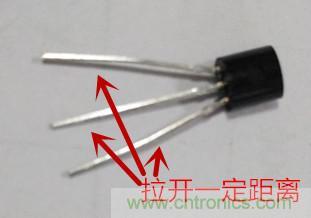

1.首先將三極管的三個管腳前后或者左右拉開一定距離，以便于測量；這樣可以避免表筆短路，如下圖三所示：
圖三 管腳拉開一點距離
2.將指針式萬用表的歐姆檔打到R×1k檔上，正反測量任意兩個管腳之間的電阻各一次，以阻值較小的那次為準，黑表筆所接就是p區，紅表筆所接觸的就是n區，做好標記，繼續測下一組，同樣做好記號，如果四次（任意兩個腳各兩次）測量的有一個共同的p或n區，那么就可以判斷是npn或pnp型三極管了，也即有一個相同的p區，則為npn型，有一個相同的n區，則為pnp型，這個相同的區所接的就是基極。還有一種情況就是兩個管腳之間的正、反電阻差不多，那么這兩個腳就是發射區和集電區；以上測量一般情況下需要進行六次（3個腳，兩個腳正反測量一次，根據排列組合，能夠測量六次），這樣做順便把三極管的好壞也可一并完成。但有時候分別測量任意兩個管腳兩次，正好測量的都是小阻值，這種情況下兩次就可以判別極性。如圖四、五。需要指出的是手指不能觸碰管腳！
這種測量依據是根據上面所提到的圖二，其發射結、集電結都是屬于pn結，具備pn結的基本特性：正向電阻小、反向電阻大；

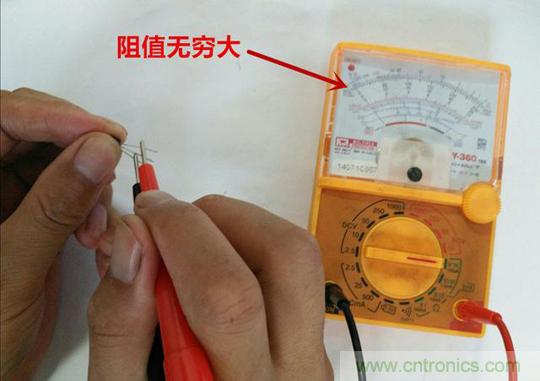

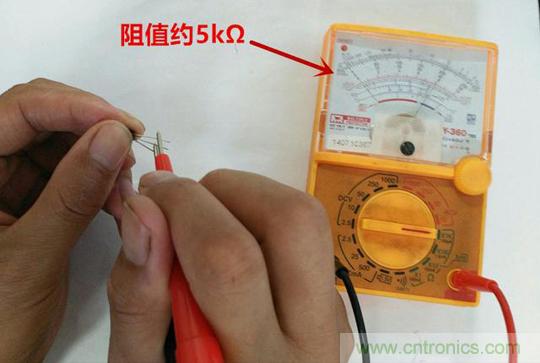

圖四 測量任意兩個腳的阻值
圖五 測量任意兩個腳的阻值
3.確定了管子的極性以后，也就確定了基極，下一步的任務就是確定發射極和集電極；這時候就用到了上面提到的結構當中的第一句話。
二、第二步 判別發射極和集電極
比如被測三極管是npn三極管
1.用拇指和食指捏住基極和某一個腳（假定該腳為集電極），注意基極和該電極不能直接接觸，而是通過手指連接，此時的手指相當于一個較大的偏置電阻，黑表筆接假定的集電極（此時假定的集電極和基極相當于并聯在一起，都是接正極），紅表筆接假定的發射極，記錄顯示值R1；

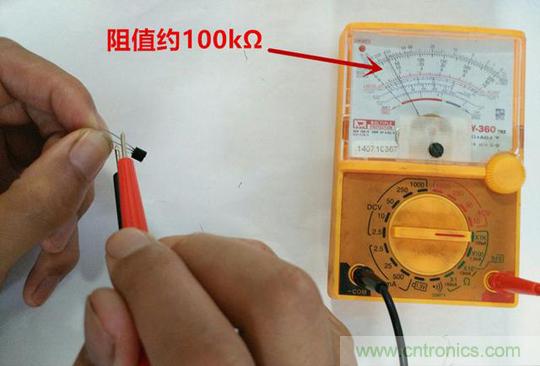

圖六 測量c、e之間的阻值
2.然后用拇指和食指捏住基極和另一個腳（假定該腳為集電極），方法同上，記錄顯示值R2；
圖七 測量c、e之間的阻值
3.比較兩次測量結果，若R1大于R2，那么第二次測量的假定結果是正確的反之，第一次測量的是正確的；
測量pnp三極管的方法同上，不同的是基極應該接負極（紅筆）。

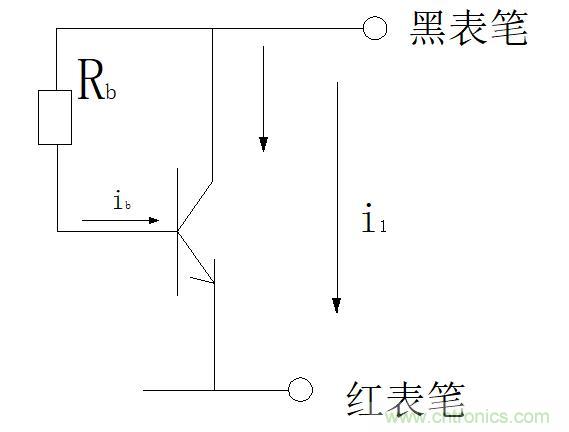

第二步測量原理圖如下：圖八所示Rb相當于手指，它就是一個偏置電阻，三極管接法正確時，基極施加了偏流，這時的集電極電流I1較大，相當于萬用表阻值較小，它所對應的正好是上圖六；
圖八 測量原理圖

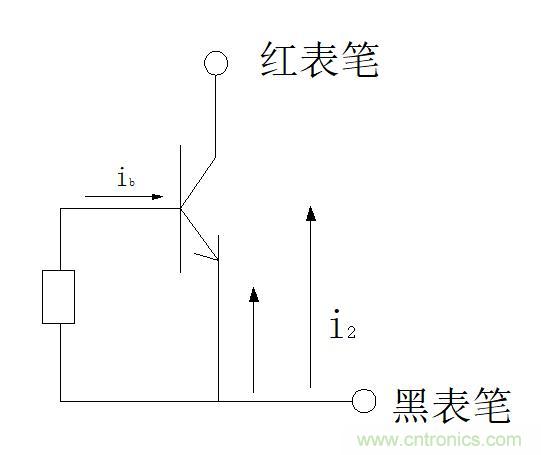

圖九情況下，三極管也能導通，但是因為將集電區當成了發射區，其摻雜較輕，因此通過的電流I2較小，對應的阻值較大。
圖九 測量原理圖
需要指出的是一些鍺管的正反向電阻較小，可以將檔位降低到R×100，這樣區別更明顯；
另外三極管從封裝形式上可以區別管腳，比如下面的9013T0-92封裝形式的，不同封裝形式，管腳不同，我們在以后的文章中會繼續介紹；
這里所講的是最基本的檢測方法，通過訓練可以進一步掌握三極管的原理、結構；
這里所講的使用的是指針式萬用表，其指針擺動幅度、直觀、明顯，數字式的也可以，原理上一致，區別在于表筆極性上
圖十 9013三極管管腳
