【導(dǎo)讀】電阻器失效機理是多方面的，工作條件或環(huán)境條件下所發(fā)生的各種理化過程是引起電阻器老化的原因。失效模式：各種失效的現(xiàn)象及其表現(xiàn)的形式。失效機理：是導(dǎo)致失效的物理、化學(xué)、熱力學(xué)或其他過程。
失效模式：各種失效的現(xiàn)象及其表現(xiàn)的形式。
失效機理：是導(dǎo)致失效的物理、化學(xué)、熱力學(xué)或其他過程。
1、電阻器的主要失效模式與失效機理為
1) 開路：主要失效機理為電阻膜燒毀或大面積脫落，基體斷裂，引線帽與電阻體脫落。
2) 阻值漂移超規(guī)范：電阻膜有缺陷或退化，基體有可動鈉離子，保護(hù)涂層不良。
3) 引線斷裂：電阻體焊接工藝缺陷，焊點污染，引線機械應(yīng)力損傷。
4) 短路：銀的遷移，電暈放電。

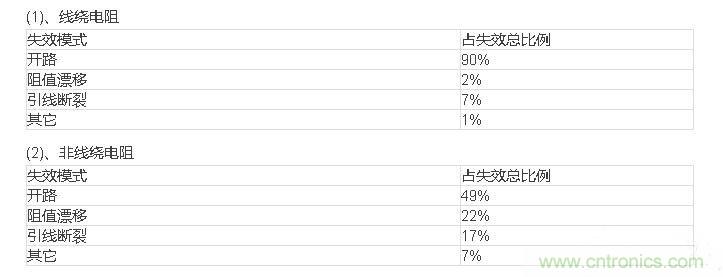

2、失效模式占失效總比例表
3、失效機理分析
電阻器失效機理是多方面的，工作條件或環(huán)境條件下所發(fā)生的各種理化過程是引起電阻器老化的原因。
(1)、導(dǎo)電材料的結(jié)構(gòu)變化
薄膜電阻器的導(dǎo)電膜層一般用汽相淀積方法獲得，在一定程度上存在無定型結(jié)構(gòu)。按熱力學(xué)觀點，無定型結(jié)構(gòu)均有結(jié)晶化趨勢。在工作條件或環(huán)境條件下，導(dǎo)電膜層中的無定型結(jié)構(gòu)均以一定的速度趨向結(jié)晶化，也即導(dǎo)電材料內(nèi)部結(jié)構(gòu)趨于致密化，能常會引起電阻值的下降。結(jié)晶化速度隨溫度升高而加快。
電阻線或電阻膜在制備過程中都會承受機械應(yīng)力，使其內(nèi)部結(jié)構(gòu)發(fā)生畸變，線徑愈小或膜層愈薄，應(yīng)力影響愈顯著。一般可采用熱處理方法消除內(nèi)應(yīng)力，殘余內(nèi)應(yīng)力則可能在長時間使用過程中逐步消除，電阻器的阻值則可能因此發(fā)生變化。
結(jié)晶化過程和內(nèi)應(yīng)力清除過程均隨時間推移而減緩，但不可能在電阻器使用期間終止。可以認(rèn)為在電阻器工作期內(nèi)這兩個過程以近似恒定的速度進(jìn)行。與它們有關(guān)的阻值變化約占原阻值的千分之幾。
電負(fù)荷高溫老化：任何情況，電負(fù)荷均會加速電阻器老化進(jìn)程，并且電負(fù)荷對加速電阻器老化的作用比升高溫度的加速老化后果更顯著，原因是電阻體與引線帽接觸部分的溫升超過了電阻體的平均溫升。通常溫度每升高10℃，壽命縮短一半。如果過負(fù)荷使電阻器溫升超過額定負(fù)荷時溫升50℃，則電阻器的壽命僅為正常情況下壽命的1/32。可通過不到四個月的加速壽命試驗，即可考核電阻器在10年期間的工作穩(wěn)定性。
直流負(fù)荷—電解作用：直流負(fù)荷作用下，電解作用導(dǎo)致電阻器老化。電解發(fā)生在刻槽電阻器槽內(nèi)，電阻基體所含的堿金屬離子在槽間電場中位移，產(chǎn)生離子電流。濕氣存在時，電解過程更為劇烈。如果電阻膜是碳膜或金屬膜，則主要是電解氧化；如果電阻膜是金屬氧化膜，則主要是電解還原。對于高阻薄膜電阻器，電解作用的后果可使阻值增大，沿槽螺旋的一側(cè)可能出現(xiàn)薄膜破壞現(xiàn)象。在潮熱環(huán)境下進(jìn)行直流負(fù)荷試驗，可全面考核電阻器基體材料與膜層的抗氧化或抗還原性能，以及保護(hù)層的防潮性能。
(2)、硫化
有一批現(xiàn)場儀表在某化工廠使用一年后，儀表紛紛出現(xiàn)故障。經(jīng)分析發(fā)現(xiàn)儀表中使用的厚膜貼片電阻阻值變大了，甚至變成開路了。把失效的電阻放到顯微鏡下觀察，可以發(fā)現(xiàn)電阻電極邊緣出現(xiàn)了黑色結(jié)晶物質(zhì)，進(jìn)一步分析成分發(fā)現(xiàn)，黑色物質(zhì)是硫化銀晶體。原來電阻被來自空氣中的硫給腐蝕了。
(3)氣體吸附與解吸
膜式電阻器的電阻膜在晶粒邊界上，或?qū)щ婎w粒和黏結(jié)劑部分，總可能吸附非常少量的氣體，它們構(gòu)成了晶粒之間的中間層，阻礙了導(dǎo)電顆粒之間的接觸，從而明顯影響阻值。
合成膜電阻器是在常壓下制成，在真空或低氣壓工作時，將解吸部分附氣體，改善了導(dǎo)電顆粒之間的接觸，使阻值下降。同樣，在真空中制成的熱分解碳膜電阻器直接在正常環(huán)境條件下工作時，將因氣壓升高而吸附部分氣體，使阻值增大。如果將未刻的半成品預(yù)置在常壓下適當(dāng)時間，則會提高電阻器成品的阻值穩(wěn)定性。
溫度和氣壓是影響氣體吸附與解吸的主要環(huán)境因素。對于物理吸附，降溫可增加平衡吸附量，升溫則反之。由于氣體吸附與解吸發(fā)生在電阻體的表面。所以對膜式電阻器的影響較為顯著。阻值變化可達(dá)1%~2%。
(4)氧化
氧化是長期起作用的因素（與吸附不同），氧化過程是由電阻體表面開始，逐步向內(nèi)部深入。除了貴金屬與合金薄膜電阻外，其他材料的電阻體均會受到空氣中氧的影響。氧化的結(jié)果是阻值增大。電阻膜層愈薄，氧化影響就更明顯。
防止氧化的根本措施是密封（金屬、陶瓷、玻璃等無機材料）。采用有機材料（塑料、樹脂等）涂覆或灌封，不能完全防止保護(hù)層透濕或透氣，雖能起到延緩氧化或吸附氣體的作用，但也會帶來與有機保護(hù)層有關(guān)的些新的老化因素。
(4)、有機保護(hù)層的影響
有機保護(hù)層形成過程中，放出縮聚作用的揮發(fā)物或溶劑蒸氣。熱處理過程使部分揮發(fā)物擴散到電阻體中，引起阻值上升。此過程雖可持續(xù)1~2年，但顯著影響阻值的時間約為2~8個月，為了保證成品的阻值穩(wěn)定性，把產(chǎn)品在庫房中擱置一段時間再出廠是比較適宜的。
(5)、機械損傷
電阻的可靠很大程度上取決于電阻器的機械性能。電阻體、引線帽和引出線等均應(yīng)具有足夠的機械強度，基體缺陷、引線帽損壞或引線斷裂均可導(dǎo)致電阻器失效。
