【導讀】用于電信設備的SR70系列瞬態抑制二極管陣列（SPA器件）比競爭型浪涌保護產品擁有更高的浪涌額定值、更低的電容和更高的ESD額定值。緊湊型SOT143封裝可節省空間，提高設備的布局靈活性。
SR70
Littelfuse公司近期推出的新系列的瞬態抑制二極管陣列（SPA器件）。經過優化設計的該系列產品可用于保護VDSL和VDSL2等電信接口免受破壞。 每個SR70系列的瞬態抑制二極管陣列都由四個低電容軌到軌式二極管組成，能夠有效保護設備免受靜電放電（ESD）和雷擊導致的浪涌現象的破壞。 功能強大的SR70系列能夠在±30kV條件下安全地吸收高達40A（tP=8/20μs）的浪涌電流和反復性ESD震擊，且性能不會下降。
與市面上用于電信保護應用的其他產品相比，SR70系列在與浪涌相關的保護性能方面遙遙領先，擁有40A的較高浪涌額定值（同類競爭產品僅為24A或27A）、通常為2.0pF的較低負載電容（同類競爭產品則介于2.5pF至10pF之間），以及30kV的較高ESD額定值（同類競爭產品為8kV）。 低負載電容使得SP70系列瞬態抑制二極管陣列成為保VDSL、VDSL2、T1/E1/T3/E3以及10/100/1000以太網線路等高速數據線路的理想選擇。 這種強大的保護性能也可幫助電信制造商達到監管標準。
Littelfuse瞬態抑制二極管陣列產品經理Chad Marak表示：“該產品使我們更加重視對電信應用及端口保護產品的研發。 這是首款經過優化設計、用于xDSL接口的瞬態抑制二極管陣列，不過我們的產品依然以保護設備免受雷擊感應瞬變的破壞為重點。”
優點：
強大的浪涌保護能力，可在不降低性能的前提下吸收高達40A（tP=8/20μs）由雷擊導致的浪涌電流，并有助于確保產品符合監管標準的規定。
每個輸入/輸出端至地面的負載電容較低（通常為2pF），最大限度地減少了信號損失，因而是保護VDSL、VDSL2等高速數據線的理想產品。
極高的ESD保護（±30kV接觸放電，±30kV空氣放電），超出IEC61000-4-2標準的最高等級（±8kV）。

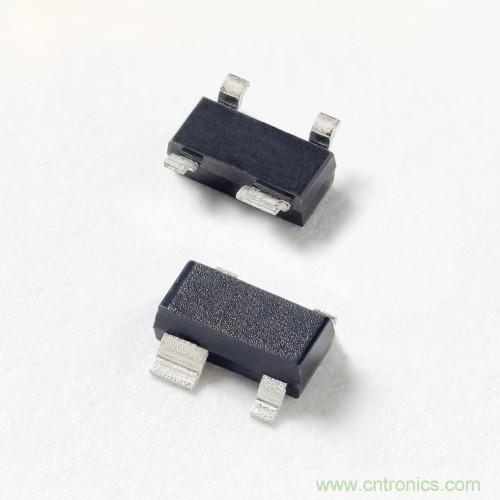

緊湊型SOT143封裝節省了電路板空間，使設計師能夠更靈活地安排電路保護器件的布局。
極低的動態電阻（0.35Ω）確保了出色的箝位能力。
