中心議題：
- HDMI V1.3物理層一致性測試中面臨的挑戰
- HDMI一致性測試技術
被稱作DTV革命催化劑的高清多媒體接口(HDMI)技術即將迎來大規模應用的曙光。在HDMI標準下，內容提供商、系統運營商和消費電子產品(CE)制造商正在展開一場拉力賽。這就使行業關注的重點轉向如何證明產品測試與HDMI標準所定義的測試一致。設計和驗證工程師需要依靠工具來快速可靠地完成標準所要求的大量測試，從而提高效率。本文介紹了用以確保產品通過驗證的HDMI關鍵測試、復雜HDMI信號測試中存在的挑戰，示波器自帶測試軟件如何能在保證結果可靠的前提下實現效率的飛躍，以及這些軟件如何大幅提高測試的自動化程度。
HDMI V1.3物理層一致性測試中面臨的挑戰

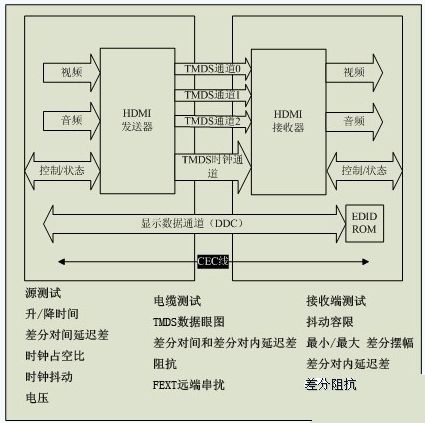

要保證被測設備與HDMI CTS 1.3b規范的規定一致，并最終保證HDMI 1.3規范的產品開發成功，必須要有適合高速串行數據的高品質測試與測量儀器和方案。圖1給出了HDMI傳輸系統的主要構成元素—源端、電纜和接收器。當然，測試越詳盡越好，但對滿足一致性而言，核心的電測試才是最關鍵的。圖1總結了核心測試的一些條目。
圖1：HDMI最小化傳輸差分信號(TMDS)的邏輯連接以及CTS規范所要求的核心測試。
根據HDMI CTS 1.3b規范，一套完整的一致性測試方案中需要實時示波器、采樣示波器、信號發生器、差分探頭和測試夾具。但關鍵問題是如何選擇合適的測試平臺來簡化設計，并保證新的HDMI設計與新的一致性測試要求相符。為此，工程師們需要利用這些儀器組合出一套完整、靈活的高性價比測試方案。只有組合起一套功能強大的集成測試方案后，才能進行快速眼圖繪制和抖動驗證，因?yàn)檫@兩項功能要求在盡可能短的時間內積累大量波形。而且，為了利用示波器上自帶的“一鍵運行(one-button)”一致性測試軟件自動完成復雜的電纜和接收器測試，信號發生器必須工作在一個閉環環路中。
HDMI一致性測試技術
1．實時示波器
一套完整的HDMI CTS 1.3b測試方案中應包含針對消費電子產品、半導體和電纜制造商的設計與測試工程師使用的高性能硬件與全面的軟件。在關鍵儀器方面，測試HDMI 1.3信號需要帶寬至少為8GHz，并且可運行一致性測試軟件的實時示波器。
[page]

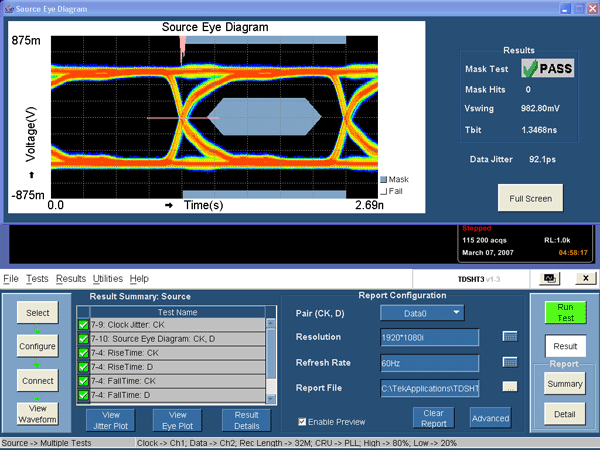

圖2是一次利用HDMI一致性測試軟件進行HDMI V1.3源端測試得到的結果。同時，為保證全面體現信號特點，CTS 1.3b還規定了捕捉信號所需的最小示波器記錄長度。根據該規定，示波器至少應能累積40萬個單位時間間隔(或Tbit)來繪制眼圖。在16 M/20 M的記錄長度下，示波器至少能捕捉40萬單位時間間隔的低分辨率信號，或260萬單位時間間隔的高分辨率信號。考慮到高達3.4Gbps的數據率，高采樣率(高于10GS/s)下示波器的最小記錄長度就應大于16M。
圖2：HDMI源端一致性測試結果。
任何傳輸系統最關心的問題都是時鐘抖動，抖動測試的目的就是檢查并確保時鐘信號中沒有過多的抖動。例如，占空比抖動測量就是評估時鐘確定性抖動的一種很好的方法。CTS規定，在50%的標稱占空比附近可以有+10%的變化裕量。但應注意，此處所說的占空比變化是指在大量捕獲信號的基礎上進行測量得到的結果。因?yàn)镃TS規定，測量占空比變化至少需要一萬個觸發波形。這樣一來，示波器的觸發再準備速率(Trigger re-arm rate)就變成最重要的一個因素。一般情況下，觸發再準備速率約為每秒100個波形(wfms/s)。
這可能就意味著信號捕獲和測試時間將長到讓人難以接受的程度。幸運的是，還有一些精密技術，例如數字熒光示波器(DPO)上的FastAcq技術能夠提高觸發再準備速率，使其達到30萬wfms/s的水平。圖3所示就是用FastAcq技術進行時鐘占空比測試的情況。圖中示波器所表現的信息非常豐富，正是這一點保證了測量的說服力。
圖3：利用DPO進行時鐘抖動測試。
2．信號發生器
數字高清接收設備最重要的一個特性就是它對信號抖動具備一定程度的耐受力。標準中將這種耐受能力規定為0.3*Tbit。測試時，需將一定量的抖動逐次加入發送的TMDS信號中，直到接收設備無法恢復信號。然后再將接收設備所能承受的總抖動與標準規定的限度進行比較，檢查設備與標準的一致性。
抖動裕度測量是指向信號中加入一定量的抖動后進行幾次測量。以下是對 、(b)兩個案例進行三次測量的例子：
(a)在500KHz下的數據抖動，在10 MHz下的時鐘抖動率；
(b)在1 MHz下的數據抖動，7 MHz下的時鐘抖動頻率
要選擇合適的HDMI CTS測試設備，必須了解需要解決的問題有那些。例如，TMDS信號的產生在接收器測試中扮演著十分重要的角色，而信號發生器中的一個關鍵問題就是怎樣提供一系列高精度信號，并精確控制這些信號的參數。
[page]
最小差分靈敏度測試要求20mV的分辨率；對內偏移(intra-pair skew)測試要求延遲設置精確到亞皮秒級分辨率。

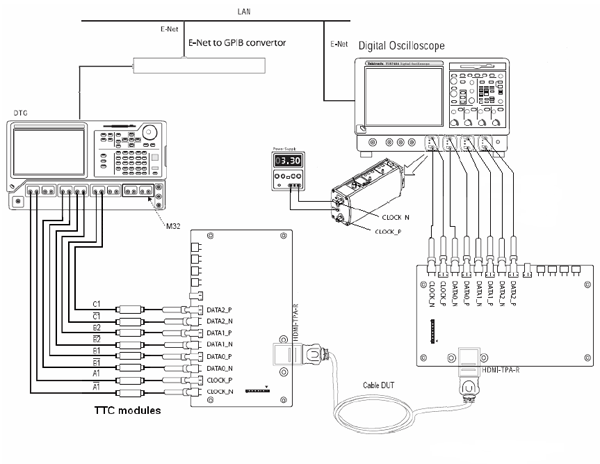

抖動容限測試比抖動裕度測試更加困難，因?yàn)樵跍y試中既要改變時鐘抖動也要改變數據抖動。而產生10 MHz級的抖動頻率就需要同時使用幾種信號發生器組合。由于HDMI規范對抖動裕度的要求比較嚴格，因此必須精確控制抖動幅度。因?yàn)樾枰{(diào)整的參數很多，抖動裕度又很緊張，因此抖動容限測試就變得極端復雜，可能需要很長的時間才能完成。圖4就一個自動化接收器測試系統的例子。
圖4：基于閉環機制的集成接收測試系統。
該例中，數字熒光示波器通過一條GPIB電纜與TMDS信號發生器DTG5334相連，需要時還可通過一條GPIBUSB-B電纜將其與抖動插入信號發生器AWG/AFG相連。HDMI設計與測試工程師可以在一套閉環裝置中控制這些信號發生器，利用示波器上自帶的“一鍵運行”一致性測試軟件自動實現復雜的電纜和接收器測試。該例中采用的閉環裝置大大縮短了測試時間，也消除了測試裝置的非線性。
3．差分探測系統
此外，擁有靈活、通用的高性能探測系統也很重要。如今的許多高速串行數據標準都在多條信號通路上采用了差分信號傳輸，這對單個示波器能否同時測量兩路差分信號提出了挑戰。為此，工程師需要一種能利用4個差分SMA探頭同時捕獲多達4路高速差分信號的示波器(參考圖4)。該示波器的另一個好處是其探頭的SMA輸入上連接了一個高品質的50? 終端，因而其回波損耗可達到業界領先水平。這在頻率日益增高的HDMI一致性測試中是非常重要的。
差分SMA探頭為終端網絡提供了一個共模直流電壓輸入。終端電壓可以由用戶從外部提供，也可由示波器從內部提供。此外，該探頭還具備一種自動模式，能感測輸入信號的共模電壓并自動設置終端電壓使其與輸入共模電壓匹配。
P7313SMA拓寬的終端電壓范圍使其成為測試HDMI和DVI等高共模電壓類差分標準的理想選擇。除了終端電壓范圍拓寬之外，P7313SMA的動態范圍也得到了展寬。這就允許探頭在2.5x的衰減設置(屬于低噪設置)下測量更大的信號。
4．采樣示波器
為實現高速數據傳輸而采用的差分傳輸線對阻抗匹配非常敏感。因此，在HDMI一致性測試中，阻抗特性測試十分重要。直接連接阻抗允許在規范規定的100 ?上下有15%的波動。終端阻抗的可變范圍要求就比較嚴格，只能在特性阻抗100 ?上下10%范圍內變化。同時，工程師還需要檢查對內偏移(Intra-pair)、對間偏移(Inter-pair)和串?dāng)_等電纜的關鍵特性是否達到要求。
時域反射計(Time Domain Reflectometry, TDR)是一種可精確測量互連系統阻抗與長度特性的功能強大的工具。雖然TDR的基本概念相對比較簡單，但要想得到精確的測量結果，必須考慮幾個問題，其中最重要的就是如何實現真正的差分TDR。泰克DSA8200采樣示波器自帶的iConnect軟件提供了一種性價比較高的創新式TDR測試功能，它同時還具備一些新的測試功能，可作為替代VNA的一種高效低價的測試方案。
本文小結
高清多媒體接口(HDMI)技術正處于迅猛增長階段。如何保證此類產品與HDMI 1.3規范的一致性并最終保證產品的成功開發，這是HDMI設計與測試工程師面臨的一項十分艱巨的任務。在測試HDMI 1.3信號時，工程師需要帶寬至少為8GHz的實時示波器。泰克開發了可在示波器上運行的Tektronix HT3 3.3.1等HDMI一致性測試軟件，它們還可以控制接收器和電纜測試中的DTG、AWG或AFG。自帶iConnect軟件的DSA8200采樣示波器則提供了完整的TDR、FEXT和偏移(Skew)測量功能，可完成HDMI的全部物理層測試。
