- 采用RADSOK技術
- 消除了螺紋連接的故障
- 增加了可靠性、靈活性
- 增加了電路板設計的可用表面空間
- 適用于與印刷電路板的高強度電流、單點連接

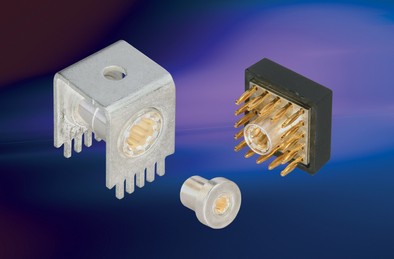

AmphenolIndustrial現在推出了三款緊密、高安培數的連接器，適用于與印刷電路板的高強度電流、單點連接。新型的PowerBlok、RADSERT及PGY連接器采用了RADSOK技術，消除了螺紋連接的故障，同時增加了可靠性、靈活性及電路板設計的可用表面空間。
置于尺寸為12.7x12.7mm(0.500x0.500-in.)的組件內的PowerBlok連接器可以為電路板提供高達70安培的電流。部件的底板電源接口使用兼容的插腳，這些插腳被壓裝到電路板上，可實現堅固的連接及均勻的信號流。PowerBlok的徑向設計確保了更多的接觸點，并配備了防觸摸外殼以實現較安全的操作。從尺寸為2.4mm(0.094-in.)、承載35安培電流的產品到尺寸為3.6mm(0.141-in.)、承載70安培電流的產品，RADSERT為公司的新PC板線路提供了最小的占地面積并為附加設計的靈活性釋放了最大的表面空間。此外，RADSERT使設計人員可以將電力從懸掛在電路板及其部件上的母線傳輸?shù)诫娐钒迳稀藴实腞ADSERT產品為厚度為6.35±0.0635mm(0.250-in.±0.025-in.)的電路板而設計并可根據具體的應用提供定制的尺寸。
PGY是一種正交卡片端連接器，有兩種尺寸：3.6mm(0.141-in.)，可承載達70安培的電流及5.7mm(0.224-in.)，可承載達120安培的電流，它在最小的組件內提供了最高的安培數。設計工程師可以在他們的設計中實現所需要的尺寸和減輕的重量而不必犧牲電路板所需電源。
RADSOKPC板連接器系列符合RoHS規范并可手工(壓裝)或通過回流焊接工藝應用而不必使用附加的線纜和專用的壓接工具。
