中心議題：
- 產生電磁干擾的原因
- 有效減少連接器輻射的準側
一個64位總線從板卡A經過連接器B連到母板卡上，母板卡可能是一個主CPU卡或是一個通往其他子卡的無源通道。64條信號線的返回電流從母板卡C流回板卡A，其中的絕大部分通過了連接器B的接地腳。
圖1 一個64位總線信號的返回電流
只有一小部分信號返回電流經由不同的路徑流回板卡A然而，正是這一小部分返回電流引起了大量的EMI問題。
高頻電流流經大的環路時會輻射出大量的電磁能量，這將不能通過FCC或VDE所規定的輻射測試。EMI 設計的主要工作是使所有信號的電流環路橫截面的面積最小。例如，在一個完整地平面上，高頻電流趨向于緊貼走線正下方返回，一條
這么大的環路面積，在EMI方面是可以接受的。在圖1中，板卡A和C上的64位 總線信號由完整地平面返回，因此我們可以忽略其信號和地之間的環路面積。
返回電流路徑上的任何阻斷或不連續，如連接器接地引腳上的轉換，會在電流環路上產生“氣泡”，這些氣泡是否會帶來足夠大的面積，從而導致輻射超標，取決于回路中信號電流的總DI/DT值。
在圖1中，環路面積上的氣泡一般發生在連接器B內，因為連接器上的信號和地線引腳是分開的。該氣泡記為G1，64位總線信號路徑的環路電感大部分來自環路G1的電感。
信號返回電流是否有其他的返回路徑，取決于連接器B的物理結構，以及板卡A和C所在的機箱結構的具體情況。任何電流在返回位于板卡A上的源端時，如果不經過連接器B，則將包含一個大的環路面積，并產生大量的輻射。

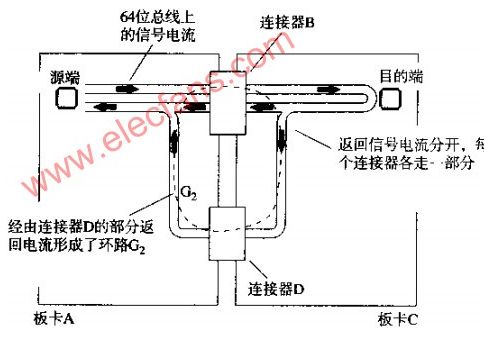

例如，在圖2中，假設板卡A和C共用兩個連接器，另外增加的連接器記為D，將其安排在與連接器B相隔一段距離的地方。現在有一部分信號的返回電流可以由連接器D上的地線流加A，如圖9.7中的環路G2所示。
圖2 通過連接器D轉向的返回電流
[page]
調整信號返回電流通過連接器D的比例，取決于環路G1的電感（見圖1）與G2（見圖2）的電感的比值：
（式5）
在非常低的頻率上，流經連接器D的信號返回電流的量取決于阻抗的比值，而在較高的頻率上，則取決于上式中電感的比值。即然EMI是一個高頻問題，這里我們也就只關心兩個環路電感的比值。
因為環路G1面積較小，其電感也比G2要小一些，因此只有一小部分的返回信號電流經過路徑G2。但是， 即便如此小的一部分電流也足以使輻射超標。在30MHZ以上，在距設備
要想精確計算一個數字產品的輻射強度等級是件不現實的事情，因為有太多的因素會影響結果。下式表示了一個簡單的約束條件：開放的測量試驗場合，30MHZ以上，滿足FCC和VDE輻射限制的環路面積、峰值電流和上升時間。
（式6）
其中：E=
A=輻射環路面積，IN2
IP=峰值電流，A
T10~90%=信號上升時間
FCKOCK=時間頻率，HZ
關于上式需要注意：
最終產品的輻射指標與上式所預算的指標相差20DB是很常見的，其中包括一個很大的修正系數。
應該明確，輻射測試是測試系統中所有線路輻射的總和，如果一條線剛剛符合標準，那么增加了100條線肯定就不符合標準了。
例：一個連接器的噪聲輻射
圖1顯示了一個典型的16位總線。我們來分步計算路徑G1和G2的電感，以及路徑G1的輻射和路徑G2的輻射。

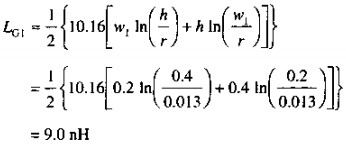

路徑G1的電感：
（式7）
R=0.025/2（引腳半徑，直徑的一半，IN
注意：我們用的是H/R，而不是2H/D）
W1=0.2（信號到地的距離，IN）
H=0.4（連接器引腳長度，IN）
1/2=修正系數，由于信號引腳兩邊有地線
路徑G2的電感：
（式8）
R=0.025/2（引腳半徑，直徑的一半，IN）
W1=0.2（信號到連接器D的距離，IN）
[page]
H=0.4（連接器引腳長度，IN）
假設每個驅動信號都通過50歐傳輸線傳播，幅度為典型的TTL電平3.7V，信號電流的峰-峰值為74MA。峰值電流是其一半或正負37MA。
采用式5救出路徑Y的峰值電流：
（式9）
現在采用式6來估算環路G1和G2的輻射，首先計算G1：
（式10）
A=0.08（引腳長度
IC1=0.037（峰值電流，A）
T10~90%=5*10的-9次方（信號上升時間，S）
FCKOCK=100MHZ
一條信號線的輻射為82UV，總的輻射與相關信號線數量的平方根近似成正比，所有16條線的輻射量為：
（式11）
按照這樣的設計，這個連接器的安排將不能通過規定測試，再看看連接器D的情況：
（式12）
A=2.4（引腳長度
IG2=0.0015（峰會值電流，A）
T10~90%=5*10的-9次方（信號上升時間，S）
FCIOK=100MHZ
一條信號線的輻射為90UV，所有16條線總的輻射為：
（式13）
實際上，環路G2輻射比G1輻射大，這里因為電感LG2只隨連接器B與D之間距離的對數值的增加而增 加，而環路G2面積的增加直接正比于連接器B和D的距離。電感的增加雖然使得流過G2的電流減少，但是環路面積增大導致增加的輻射要大得多。連接器B和D 之間距離的增大實際上會使輻射問題更加惡化。
下面是一些能有效減少連接器輻射的準則：
準則1 在連接器B中多用一些接地引腳，使地線靠近每一條信號線，從而有效地減小連接器B中的有效輻射環路面積。
準則2 在連接器B中增加更多的地線也能降低其電感，由式5可知，這樣可以減少在遠端環路中流過的電流。
準則3 將板卡A上所有的母板卡連接器緊密放置，以破環或消除遠端返回電流路徑。
準則4 沿著板卡A和板卡C的邊緣布放連續的接地點，根據式5這樣可以提供一個阻抗非常低的返回路徑，降低遠端環路電流。
準則5 不要把I/O電纜連接在板卡A的外邊緣上，這樣會從母板卡C上產生一個大的遠端返回電流路徑，經過大地和I/O電纜返回板卡A。應該將電纜邊在母板卡上，或者在母板卡上靠近連接器B外進行高頻濾波。
準則6 對于采用的驅動門電路，要使其上升沿時間要盡可能長。式6表明，輻射與上升時間的倒數成正比。
