1．要正確選型
要用好繼電器，正確選型是很重要的，首先必須對被控對象的性質、特點和使用要求有透徹的了解，并進行周密考慮。對所選繼電器的原理、用途、技術參數、結構特點、規格型號要掌握和分析。在此基礎上應根據項目實際情況和具體條件，來正確選擇繼電器。
2．對接點的認識
繼電器線圈未帶電時處于斷開狀態的動靜接點，稱為“常開接點”，反之，則稱為“常閉接點”。一個動接點同時與一個靜接點常閉而與另一個靜接點常開，就稱它們為“轉換接點”。在同一個繼電器中，可以具有一對或數對常開接點或常閉接點(兩者也可同時具有)，也可具有一組或數組轉換接點。
3．消除接點火花的方法

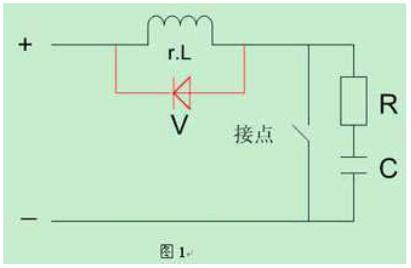

由于繼電器接點通斷的電流較小，接點間不會出現電弧，但會出現“火花放電”，這是由于接點電路中存在電感，則在斷開時電感上會出現過電壓，它與電源電壓一起加在接點間隙上，使剛分開一點距離的接點間隙擊穿而放電。由于能量所限，只會產生火花放電，接點間存在的電容與電感中能量的交替轉換，使火花放電時隱時現，而成為一種高頻信號，再者火花放電對接點也會造成損傷，而會降低使用壽命，因此必須設法消除，實用的消火花電路有兩種，如圖1所示。一.其基本作用原理是，使電感中的能量不通過接點而通過rc；二.在斷開時經過二極管v在負載r.l上消耗掉。在應用中選擇一種就行了。但要注意的是，rc參數要選擇適當，參數主要靠實驗來決定，通常電容c可按負載電流1a／1微法選擇。使用二極管時其正負極性應連接正確。
4．增大接點負載的方法
在使用中，如果接點的負載能力滿足不了使用要求時，可以采取幾對接點并聯的方法來解決。但在使用前應進行調整，使之接點的同步性達到要求，否則適得其反。最好的方法是采用中間繼電器或接觸器來擴大接點的負載能力。[page]
5．返回系數不合乎要求時的解決方法

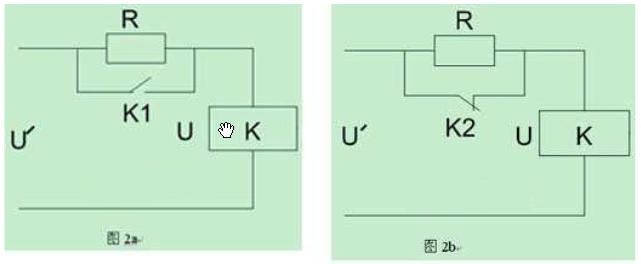

所謂返回系數kf是反映吸力特性與反力特性配合程度的一個參數，也即表征繼電器動作值與釋放值的差異性。不同用途的繼電器，往往要求不同的返回系數，當繼電器的返回系數不能滿足使用要求時，可采取圖2所示的電路來改進返回系數。圖2a為減少kf的電路，而圖2b則是增大kf的電路。圖2中的r取值應適當，也就是說串入r后，必須使加至繼電器線圈的電壓仍要大于其動作電壓(圖2a)或保持電壓(圖2b)。
6．吸合釋放時間不符要求的改善
當繼電器的吸合、釋放時間不能滿足使用要求時，可以改變繼電器線圈回路的時間常數來解決之。我們知道繼電器線圈的時間常數t等于線圈電感l與電阻r之比。如果在繼電器線圈回路里串入一個電阻rf，則t2(t2=l／r+rf)就小于t1(t1=l／r)。

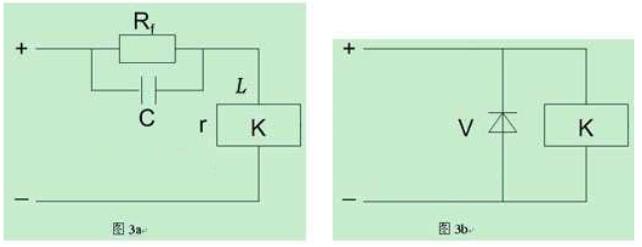

需加速吸合時，則在繼電器線圈回路中串入一電阻rf，并將電源電壓適當提高，以保證線圈的吸合電流維持不變，則可達到加速吸合的目的。如果在r兩端并聯一個電容c，則吸合時間更短見圖3a。
而在繼電器線圈兩端反向并聯一只二極管，即可達到延時吸合之目的，見圖3b。它的原理是在繼電器線圈斷電后等于給鐵芯增加了一個短路線圈，使釋放時間延長了。
7．正確選擇繼電器的報警動作狀態
一般具有報警和聯鎖功能的儀表、dcs、變頻器都少不了使用繼電器，即大多是通過繼電器的接點和報警、聯鎖電路相聯，來進行報警和聯鎖。報警時是使繼電器線圈處于“帶電”還是處于“失電”狀態好呢?我們從可靠性出發來分析一下“帶電”和“失電”狀態的優缺點。
繼電器線圈“帶電”而動作使電路報警，這是最易被人理解的設計，但是存在一個隱患，就是當相關接線沒有接好而出現開路時，或繼電器線圈供電出現問題時，則出事故需要報警時，繼電器線圈應“帶電”而動作，但由于上述原因不動作而失誤，這后果是很嚴重的。
如果改為“失電”報警，一但儀表接線未接好或開路，繼電器線圈供電出問題，或儀表故障，都不會出現失報的可能。原因是在未報警時，繼電器線圈是處于“帶電”狀態，一但上述不正常現象出現時，繼電器線圈將恢復至“失電”狀態，操作、維修人員就會因為“報警”而查找報警原因，當發現信號正常而報警時，就會去查找其它原因，并排除故障，使報警電路恢復正常，從而可避免失報現象的出現，顯然“失電”報警比“帶電”報警更可靠。
