我們家中常用的電器小到手機充電器、電腦適配器，大到電視機、洗衣機、空調等，在待機的狀態下都有不同程度的電耗。產品出廠之前，家電廠家都會通過相應的待機功耗測試，判斷其是否符合相關標準。在家電待機功耗的測試時，致遠電子的PA300系列功率計已經成了多數廠家的選擇，文本就和您一起聊聊使用PA310功率計測量待機功耗的正確方法。
圖片 不正確的待機功耗測試

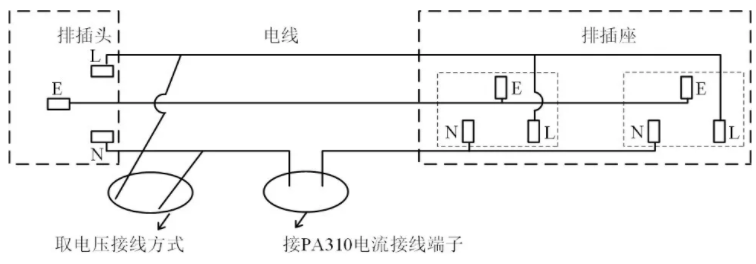

使用PA310測待機功耗時有些用戶會使用電源插排進行接線，即將電源插排的電線斷開，然后接到PA310上，反饋待機功耗測出結果偏大理論值。

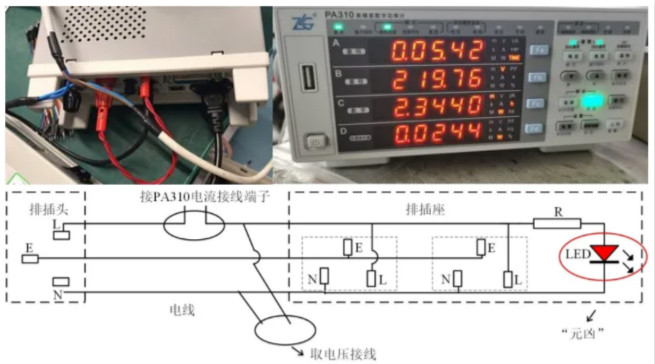

圖1 客戶現場測量及插排接線圖
以上是某一客戶現場使用PA310測試圖片，Wh測試偏大理論值，原因分析如下：
（1）客戶在測量時，忽略了電源插排的LED指示燈的電流；
（2）當被測回路電流很小，電壓較高時，采用了電流表外接法；
（3）電流測量接入點位于電位較高端，測量到雜散電容產生的泄露電流。
推薦的待機功耗測試方法
測待機功耗時，使用電源插排進行接線時，必須注意以下三點：
1.使用不帶LED知識燈的電源排插
電源排插上如果存在LED指示燈，指示燈的電流就會被作為負載電流進行測量。通電后流經LED燈的電流一般為mA級，對被測電流帶來誤差，尤其是測待機功耗影響更大。
2.測試待機功耗小電流，電流表內接
對于電壓測量接線就有兩種方式，如圖2所示。
PA310電壓測量輸入阻抗為2MΩ，如果被測電壓為220V，那么流過電壓測量端的電流為0.11mA。如果采用圖3方式一測量電壓，那么0.11mA的電流就不會被PA310測到，而如果采用圖3方式二測量電壓，與LED指示燈的情況一樣，流過電壓測量端0.11mA電流就被測到，導致測量待機功耗誤差增大。
圖2 取電壓接線方式
3.規避雜散電容的影響
電流通道接入高端和低端，測量結果也不同，內部板卡屏蔽殼與機殼間多少都會存在一些雜散電容（空間中兩個絕緣導體中存在電容），若電流通道接入高端，產生泄漏電流（圖3中紅色標記線），因此電流測量輸入應當串在共模電壓較低的地方（低端）。
圖3 電流通道接入高端產生漏電流
通常待機功耗測量的電流值都很小，因此，在接線上一定要注意，避免引入額外誤差。待機功耗測量推薦接線如圖4所示。

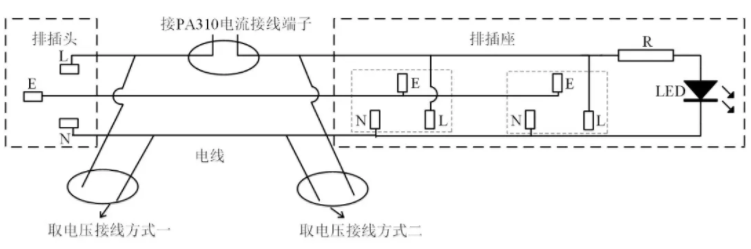

圖4 待機功耗測量推薦接線
拓展
使用電源排插雖然能夠?qū)崿F(xiàn)測量的目的，但是裸露的電線不僅帶來安全隱患又會導致電線交錯混亂，容易接錯。因此致遠電子推出JXH10A接線盒，簡化接線保證安全的同時又可以使測試結果更加精準。
圖5 測試案例
總結
因此在高精度測量中，除了使用高精度的測量儀器外，還需有正確的測量方法、合適的參數設置、正確的接線，才能獲得真實的待機功耗數據。
