【導讀】在低壓調光應用領域，通常會采用Buck降壓調光驅動器，具有高效率、高集成度和低成本等優勢。對于Buck降壓調光驅動器，存在High-side Buck和Floating Buck兩種輸出拓?fù)洹Ｈ鐖D1所示，F(xiàn)loating Buck中，燈串和電源輸出并聯；High-side Buck中，燈串直接連接輸入，和濾波電感串聯。相比Floating Buck，High-side Buck對于燈串短路到地的工況，可以完成有效保護，可靠性更高。
圖1：High-side Buck 和Floating Buck拓?fù)?/div>
同時，在High-side Buck拓?fù)洌瑸榱蓑?qū)動高側的MOSFET，線路中存在BOOT電容。在每次二極管導通過程中，芯片內部路徑會對BOOT電容充電。在輸入和輸出壓差較低、調光頻率較低和調光占空比較低的條件下，二極管的導通時間較短，BOOT電容能量衰減較快，會觸發BOOT電容欠壓保護，造成驅動光源閃爍。解決由于BOOT電容欠壓造成的閃爍問題，可以選擇增大輸入輸出壓差、增大調光頻率和更換Floating Buck調光拓?fù)洹?/div>
一個可行的方式是，在調光占空比較低的條件下，封鎖驅動器輸出，如圖2所示。

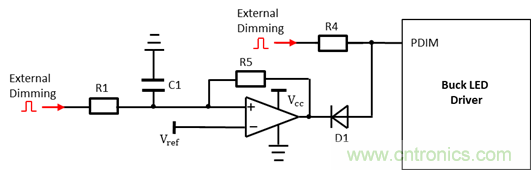

圖2：一種在低調光占空比下封鎖輸出的方法
在外部調光信號占空比大于設定值時，滯環回比較器輸出為高，使能驅動器輸出；在外部調光信號占空比大于設定值，滯環比較器輸出為低，封鎖驅動器輸出。其中，滯環比較器的上閾值和下閾值如如下所示。
圖3：滯環比較器的開關特性
同時，需要合理地設置低通濾波器的截止頻率，此處設置為三分之一倍的調光頻率
本文針對High-side Buck，在低壓差、低調光頻率和低調光占空下的閃爍問題，提出一個基于占空比的關斷的方案，可有效解決此應用問題。
