直流/直流轉換器數據表:電流限制 —— 第一部分

發布時間:2021-01-20 責任編輯:wenwei

【導讀】DC / DC轉換器的電流限制規格有時會讓不熟悉此類型調壓器的設計師感到困惑。此系列博文包括兩部分,我希望此內容能幫您消除一些困惑。

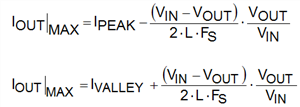

首先,DC / DC轉換器數據表中的電流限制規格與低壓差穩壓器(LDO)的規格并非代指同一內容。對于一個LDO,電流限制值是當調壓器處于過載或短路條件時,該裝置提供給輸出的最大電流。對于降壓轉換器,數據表將在電感電流的峰值或谷指定限制。然而,正是平均電感電流代表降壓轉換器的輸出電流。方程1和2將電感電流限制轉化為最大輸出電流:

直流/直流轉換器數據表:電流限制 —— 第一部分

作為一個示例,讓我們將LMR16030從24V輸入轉換為5V輸出。如圖1所示,數據表中給定的最小峰值電流限制為3.8A。

直流/直流轉換器數據表:電流限制 —— 第一部分

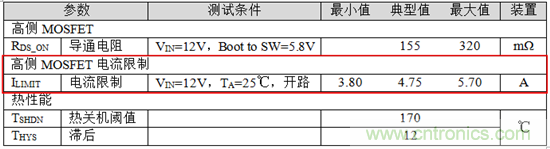

圖1:LMR16030電流限制規格

使用公式1,將數據表選擇的電感器作為示例,您可得到:

直流/直流轉換器數據表:電流限制 —— 第一部分

注意,這是一個“3A”調壓器,但在這些條件下,您可得到多于3A的負載電流。

取LM43601作為另一個示例。如圖2所示,數據表指定2.45A的典型峰值電流限制和1.1A的典型谷電流限制。

直流/直流轉換器數據表:電流限制 —— 第一部分
圖2:LM43601電流限制規格

使用方程1和2,您可得到:

直流/直流轉換器數據表:電流限制 —— 第一部分

在這些條件下,您會取1.58A的較低值作為此設備的最大輸出電流。

前述計算代表轉換器超載及輸出失調之前的最大輸出電流。對于輸出短路的更苛刻條件,大多數調壓器將會大大減少輸出電流。這種“折回”模式有助于防止轉換器過熱,并防止功率級部件受損。

在第2部分,我會考慮升壓或升壓轉換器。與此同時,在您下次設計中考慮TI的其中一個DC / DC轉換器。
