【導讀】LTC3372是一款高度集成的DC-DC轉換器解決方案，適合汽車、電信、工業以及其他需要從高達60 V的輸入電壓獲得多個低電壓軌的應用。LTC3372包含高壓和低壓轉換器系統，采用散熱增強型48引腳7 mm × 7 mm封裝。高壓(HV)降壓控制器可從高達60 V的輸入電壓降至引腳編程的5 V或3.3 V。然后，利用該5 V或3.3 V輸出為LTC3372的可配置、多輸出、多相低壓(LV)單片降壓穩壓器供電。
LTC3372的低壓部分由8個1 A可并聯功率級組成。這些功率級可采用多種方式配置，以提供2、3或4個通道，根據每個通道的負載要求，每個通道可包含1至4個功率級。如圖1所示，通過設置C3、C2和C1的位，可實現多達8種不同的配置。因此設計人員可將一款IC靈活用于多種設計，盡可能地減少外部組件數量，同時縮小整體尺寸。此外，每個通道的輸出可在0.8 V至LV IN 范圍內進行設置。開關頻率范圍為1 MHz至3 MHz。

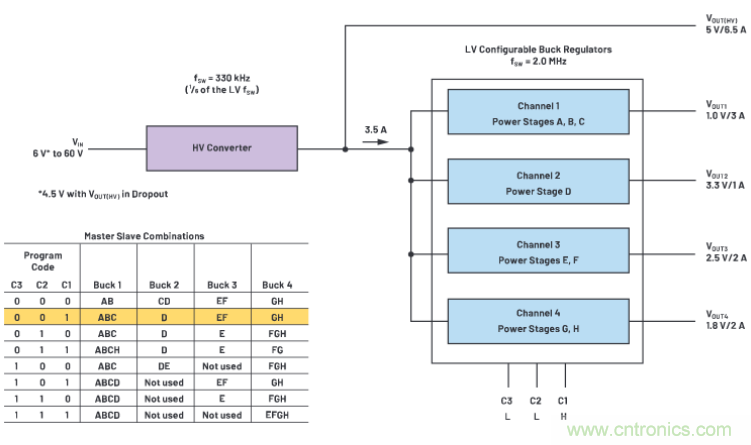

圖1. LTC3372轉換器方框圖。
高壓控制器驅動外部N溝道MOSFET，支持4.5 V至60 V工作輸入電壓范圍。根據組件選型和布局，HV轉換器可支持超過20 A的負載電流。除了基于HV輸出的系統負載，這足以滿足LV穩壓器的需求。由于僅HV控制器開啟并提供5 V電壓，因此無負載突發工作模式® I Q 為15 μA，可在輕負載下實現高效率。內部時鐘分頻器將HV轉換器的開關頻率設置為LV頻率的1 / 6 。
6 V至60 V輸入電壓的緊湊型45 W、5輸出轉換器
圖1和圖2分別顯示基于LTC3372的解決方案方框圖和原理圖。其低壓穩壓器部分可在2 MHz開關頻率下，從高壓轉換器的5 V輸出 （標記為V OUT(HV) ）提供1.0 V（3 A時）、3.3 V（1 A時）、1.8 V（2 A時）和2.5 V（2 A時）的輸出。在330 kHz開關頻率下，5 V 高壓軌為系統提供6.5 A電流，為低壓穩壓器的輸入提供3.5 A電流。高壓轉換器的輸入電壓范圍為6 V至60 V。該轉換器可通過多種電源供電，包括浪涌電壓高達60 V的12 V汽車電池、48 V電信或汽車電池或離線電源。低壓穩壓器提供高集成度和2 MHz開關頻率，因此該解決方案尺寸僅為2.2平方英寸。
圖2. 低壓穩壓器針對ABC-D-EF-GH配置進行設置的LTC3372轉換器。其方框圖如圖1所示。

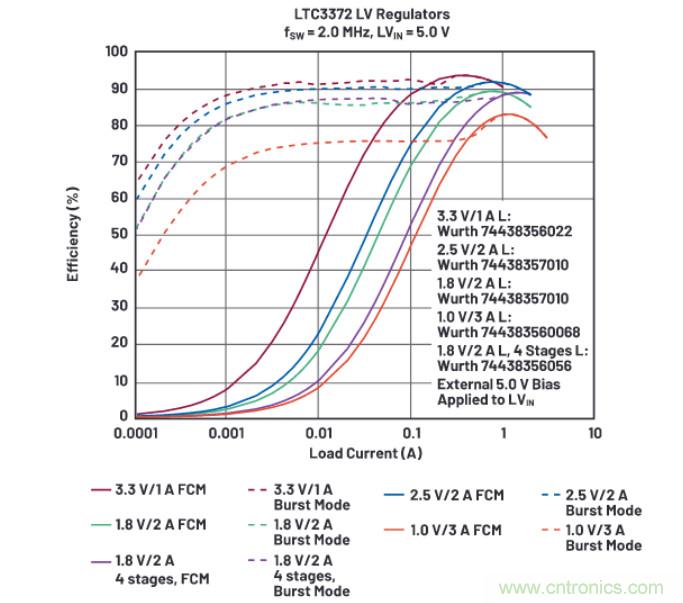

如圖1和圖2所示，通過將引腳C3和C2設置為低電平，將引腳C1設置為高電平，并將相應的SW節點連接在一起，低壓穩壓器可針對ABC-D-EF-GH配置進行設置。通過并聯充足的1 A功率級來滿足最大負載要求（但不超過此負載要求），在大約50%負載（典型的持續負載）時可達到效率峰值。如果添加更多級，滿載效率提高，但在中等負載時效率會降低。例如，如果1.8 V/2 A低壓軌由4個（而不是2個）并聯功率級構建，則對于FCM中50%或更低負載的情況，效率將會更低，參見圖3。選擇突發工作模式時，在較大負載范圍內均具有高效率。對于1 mA及更高的負載電流，1.8 V/2 A軌的效率為82.2%或更高。
圖3. 圖2中低壓穩壓器的效率。

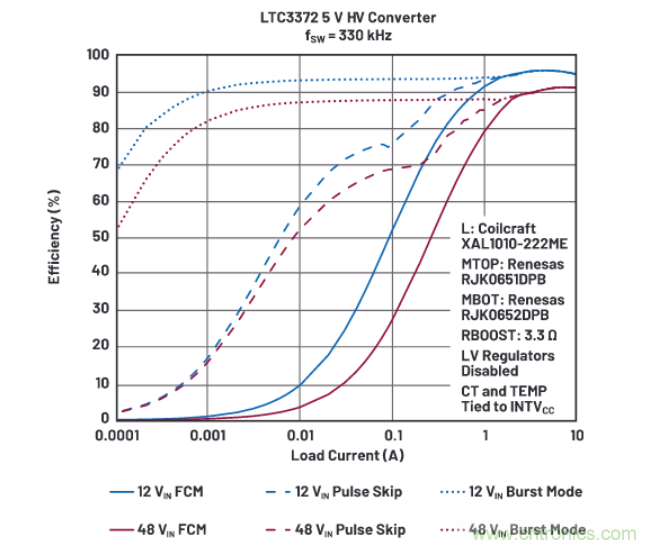

當輸入電壓為12 V時，LTC3372高壓部分強大的柵極驅動器為5 V高壓軌提供94.6%的滿載效率，當輸入電壓為48 V時，提供90.9%的滿載效率，參見圖4。選擇突發工作模式時，對于1 mA負載電流和12 V輸入電壓，效率為90.1%。
圖4. 圖2中高壓轉換器的效率。
采用小型封裝實現高集成度
LTC3372采用散熱增強型48引腳7 mm × 7 mm封裝。LTC3372的其他特性包括：PLL/MODE引腳，用于將控制器與外部時鐘同步，或編程設置輕負載工作模式，即強制連續模式、突發工作模式或斷續模式（僅高壓），看門狗輸入和輸出，用于監控裸片溫度的TEMP引腳，高壓轉換器的PGOOD引腳，低壓穩壓器的RSTB引腳等等。
結論
LTC3372為設計人員提供了一種高度集成的靈活解決方案，用于從高輸入電壓提供多個輸出。其高壓轉換器可從高達60 V的輸入電壓提供5 V或3.3 V輸出。通過該中間電壓軌，單片低壓穩壓器可提供多達4個輸出，最大輸出電流范圍為1 A至4 A，電壓低至0.8 V。
LTC3372
● HV 降壓控制器：VIN = 4.5V 至 60V，VOUT = 5V/3.3V
● LV 降壓穩壓器：VINA-H = 2.25V 至 5.5V，VOUT1-4 ≥ 0.8V
● 8×1A LV 降壓型集成化功率級，可配置為 2 個、3 個或 4 個輸出通道
● 8 種獨特的輸出配置（每個通道 1A 至 4A）
● 低的總無負載輸入電源電流 (IQ)
● 僅限 15µA HV 控制器 (5VOUT)
● 僅限 23μA HV 控制器 (3.3VOUT)
● 33μA HV 控制器 (3.3VOUT) 外加一個 LV 穩壓器
● 每個附加 LV 穩壓器通道 9μA
● 1MHz 至 3MHz 工作頻率（HV 在 1/6 頻率下運行）
● 可編程或可同步至外部時鐘
● 可編程看門狗和上電復位延遲
● IC 裸片溫度監控器輸出
● 耐熱性能增強型 48 引腳 7mm × 7mm QFN 封裝
