【導讀】當我第一次開始烹飪時，我寧愿獨自一人，認為廚房里的其他人會讓我分心。但當我開始嘗試更復雜的食譜并進行多個烹飪步驟時，我發現擁有幫手非常有用，而且烹飪體驗更有趣。俗語說得好：如果你不能打敗他們，加入他們。
同樣的原則適用于有源鉗位反激。
每個人都想要更小的AC/DC轉換器，尤其是當它們用于手機或平板電腦充電器時。由于簡單，反激式轉換器是首選的拓撲結構，因為它可以有效地將交流電轉換為直流電，而只需很少的元件。但是，反激式電路能達到多小是受限的，因為與變壓器漏感相關的損耗限制了實際大小。到目前為止，每個設計都通過減小漏感來應對這一點。但有源鉗位反激打破了這個循環。

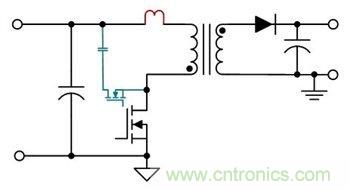

圖1：有源鉗位反激，漏感為紅色，有源鉗位為藍色
有源鉗位可存儲能量并將其傳輸至輸出，而非通過在電阻 - 電容 - 二極管（RCD）或齊納鉗位中消耗能量來應對漏感。智能控制鉗位還提供零電壓開關。這樣消除了兩大主要損耗來源，使得尺寸大大減小。如果要使用氮化鎵（GaN）場效應晶體管（FET）——其輸出電容和導通電阻較低，則適配器的尺寸可以減半！
但細節是關鍵，因為如果有源鉗位得不到智能控制，它實際上會使效率變差。有源鉗位反激在過去僅僅是一個幻想，因為沒有足夠的智能控制器來實現這種拓撲結構。但這一現象在UCC28780中已經發生了改變。這種有源鉗位反激式控制器專門設計用于硅（Si）或GaN基功率級，使得這種拓撲結構適用于任何設計。UCC24612同步整流器符合美國能源部（DoE）VI級或行為準則（CoC）Tier 2標準。
