兩款新器件重塑信號發生器

發布時間：2020-05-19 來源：David Hunter 責任編輯：wenwei

【導讀】過去，任意波形發生器最棘手的部分是輸出級的設計。典型信號發生器的輸出范圍在25 mV 到5 V 之間。為了驅動一個50 Ω 的負載，傳統設計采用高性能分立式器件，并聯大量集成器件，或者成本昂貴的ASIC，而要構造出穩定且可編程范圍較寬的高性能輸出級，設計師往往要投入無數小時的時間。現在，技術進步帶來的放大器可以驅動這些負載，降低輸出級的復雜性，同時還能減少成本、縮短上市時間。

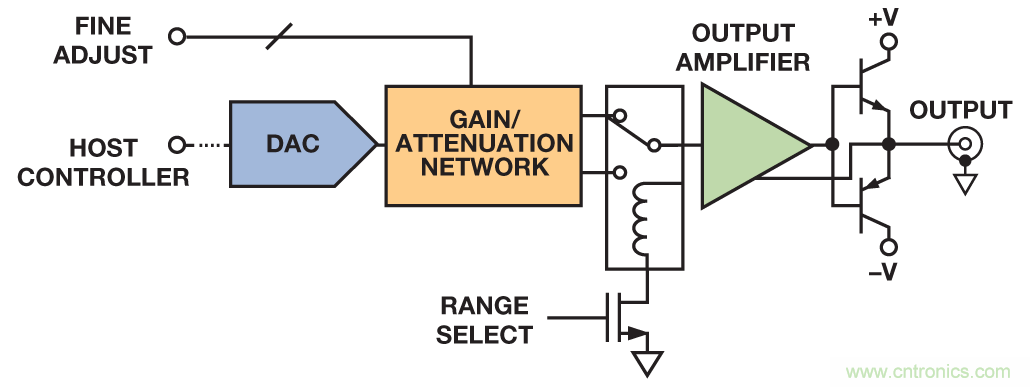

圖1. 典型信號發生器模型

在使用通用信號發生器時，先輸入一個頻率，然后按下一個按鈕，最后儀器產生一個新的頻率。接下來，輸入所需輸出功率，再按下另一個按鈕。在切換內部網絡、調整輸出電平時，繼電器發出咔噠聲。這種非連續運行模式是補償寬可編程范圍缺失問題的必要條件。本文提出一種新的架構，它可以解決輸出級設計中的一半問題。

克服這個前端設計挑戰的兩個關鍵組件是：提供高速、高電壓和高輸出電流的高性能輸出級；以及帶連續線性dB 調諧的可變?cè)鲆娣糯笃?VGA)。這種設計以20MHz 的性能為目標，幅度為22.4 V(+39 dBm)，負載為50 Ω。

圖2. 更小、更簡單的信號發生器輸出級

新型緊湊式輸出級

初始信號可能來自數模轉換器(DAC)以產生復雜波形，也可能來自直接數字頻率合成(DDS)器件以產生正弦波。任一情況下，其規格和功率調整能力都可能達不到理想狀態。第一個要求是用VGA提供衰減或增益。但許多VGA 提供的增益是有限的，往往不足以在本應用中發揮作用。

如果VGA 的輸出可以設為目標電平，則無論輸入為何，都可以強制輸出已知幅度。例如，如果所需輸出幅度為2 V，且功率輸出級的增益為10，則VGA 的輸出幅度應調節至0.2 V。當輸出級設計正確時，輸出幅度最終由VGA 輸出設定。不幸的是，多數VGA因可編程范圍有限而成了瓶頸問題。

AD8330是實現50 dB 范圍的首款VGA，但AD8338則樹立了新的標桿，這款新型低功耗VGA 擁有高達80 dB 的可編程范圍。典型的高品質信號發生器的輸出幅度范圍為25 mV 至5 V。高達46 dB的可調范圍超過了市面上多數現有VGA 的能力范圍。理想條件下，經典信號發生器的輸出幅度可能為0.5 mV 至5 V，無需使用繼電器或開關網絡。滿量程連續可調，不存在開關和繼電器的非連續性問題。另外，不用繼電器還可以延長儀器壽命，提高系統可靠性。

現代DAC 和DDS 器件一般搭載差分輸出，要求設計師使用一個變壓器，用單端連接損失一半信號，或者添加一個差分轉單端轉換器。AD8338 具有天然的適用性，提供全差分接口，如圖3 所示。對于正弦波應用，用DDS 取代DAC。

圖3. 把DAC 連接至AD8338 的網絡示例

AD8338 的一個主要特點是靈活的輸入級。作為一款輸入VGA，它通過ADI 研究員Barrie Gilbert 發明的"H-amp"拓?fù)浣Y(jié)構來控制輸入電流。該設計用反饋來平衡輸入電流，同時使內部節點電壓維持于1.5 V。正常條件下，使用500 Ω 輸入電阻，最大1.5 V輸入信號會產生3 mA 的電流。如果輸入幅度較大，比如15 V，則將一個較大的電阻連接至"直接"輸入引腳。該電阻的大小必須合適，以得到相同的3 mA 電流：

(1)

單端15 V 信號將以差分方式輸出1.141 V。此時，最小增益條件下，AD8338 提供28.4 dB 衰減，因此，最大可能增益為+51.6 dB。作為一種低功耗器件，在1 kΩ 負載條件下，典型輸出擺幅為1.5 V。

輸入VGA 的功率必須滿足以下條件：其總增益范圍在不同設定點周?chē)Ｊ紫龋_定信號發生器產生最大輸出需要的輸出電平。許多商用發生器為50 Ω 負載（正弦波）只提供250 mW rms (+24 dBm)的最大輸出功率。這無法滿足需要更多輸出功率的應用需求，比如測試高輸出高頻放大器、超聲脈沖發生等。

電流反饋放大器(CFA)技術的進步意味著，這不再是個問題。ADA4870CFA 可以用±20 V 電源驅動1 A（17 V）。對于正弦波，可以在滿負載條件下輸出最高23 MHz 的頻率，使其成為新一代通用任意波形/信號發生器的理想前端驅動器。

對于反射敏感型50 Ω 系統來說，ADA4870 要求一些無源器件使源阻抗與50 Ω 負載相匹配：一個阻性焊盤和一個1.5:1 RF 自動變壓器。在1 V 裕量條件下，當放大器有效負載為16 Ω 時，可取得8 W 峰值功率。另外，如果反射不構成問題，則可移除阻性焊盤，并用匝數比為0.77:1 的變壓器代替自動變壓器。無阻性焊盤地，輸出功率增至16 W峰值（28.3 V 幅度）。

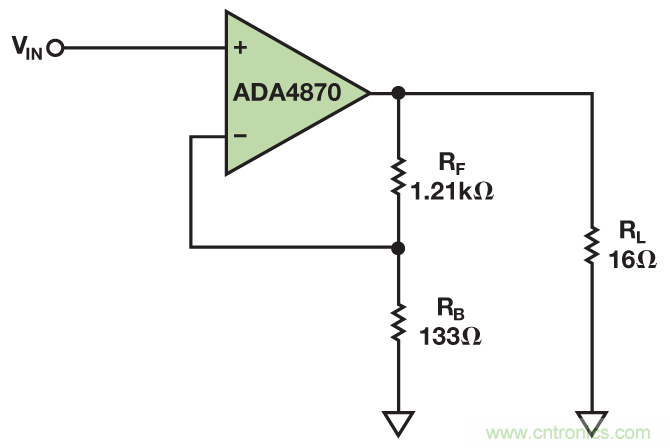

圖4. ADA4870 驅動16 Ω（增益= 10）時的基本連接

為優化輸出信號擺幅，我們將ADA4870 的增益倍數配置為10，因此，所需輸入幅度為1.6 V。ADA4870 有一個單端輸入，AD8338有一個差分輸出，因此，AD8130 差分接收放大器及其270 MHz增益帶寬積和1090 V/μs 壓擺率可同時提供差分至單端轉換和所需增益。AD8338 的輸出限制為±1.0 V，因此，AD8130 必須提供1.6 V/V 的中間增益。組合起來時，三個器件形成一個完整的信號發生器輸出級。

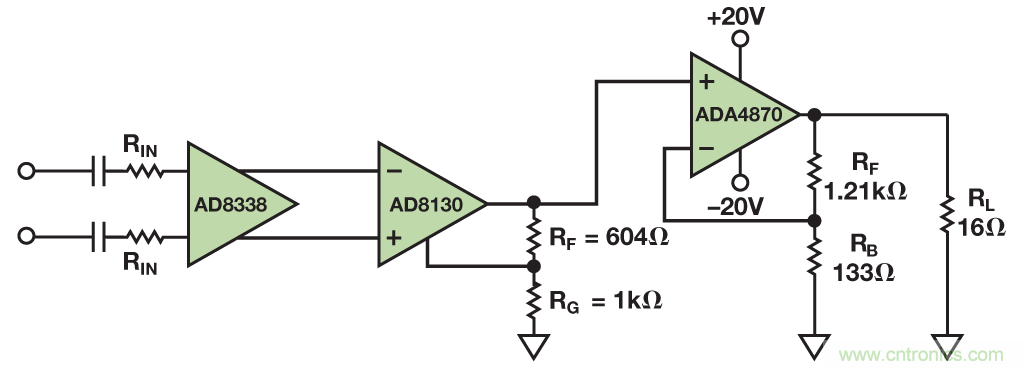

圖5. 信號發生器輸出級

完成整個設計還需要最后兩個步驟：配置輸入網絡以實現最大輸入信號和抗混疊，設計輸出網絡以實現阻抗轉換。

AD8338 輸入網絡

對于該設計，差分輸出幅度為±1.0 V。在工廠默認設置、內部500 Ω電阻和最大增益條件下，輸入幅度一定是100 μV。通過向直接輸入引腳增加電阻，設計師可以調節該要求。由輸入電阻決定的增益范圍為：

(2)

在各輸入端使用40.2 kΩ 的電阻，可以在噪聲功率與輸入衰減之間實現良好平衡。當V_GAIN = 1.1 V（最大增益）時，增益為：

(3)

此時，差分輸入只需為21 mV。

當V_GAIN = 0.1 V 時，增益為：

(4)

對于相同的21 mV 輸入，輸出約為100 μV。

考慮AD8130和ADA4870 的總增益，約為24.1 dB，ADA4870 的輸出幅度范圍為1.6 mV 至16 V。在阻性焊盤和自動變壓器之后，輸出端的電壓將在2 mV 到20 V 之間。

把AD8338 連接至DDS 等器件，要求考慮抗混疊和輸入衰減。例如，差分輸出AD9834CDDS 要求200 Ω 電阻接地，以實現正確的擺幅。每個輸出只會產生一半的正弦波信號，如圖6 所示。

每個輸出峰值為0.6 V，使得有效輸入為±0.6 V，所需衰減為26 dB。在使用200 Ω 電阻時，通過構建簡單的電阻分壓器，可以輕松實現衰減。由于信號擺幅并不統一，因此，信號峰值應該會達到預期衰減值。

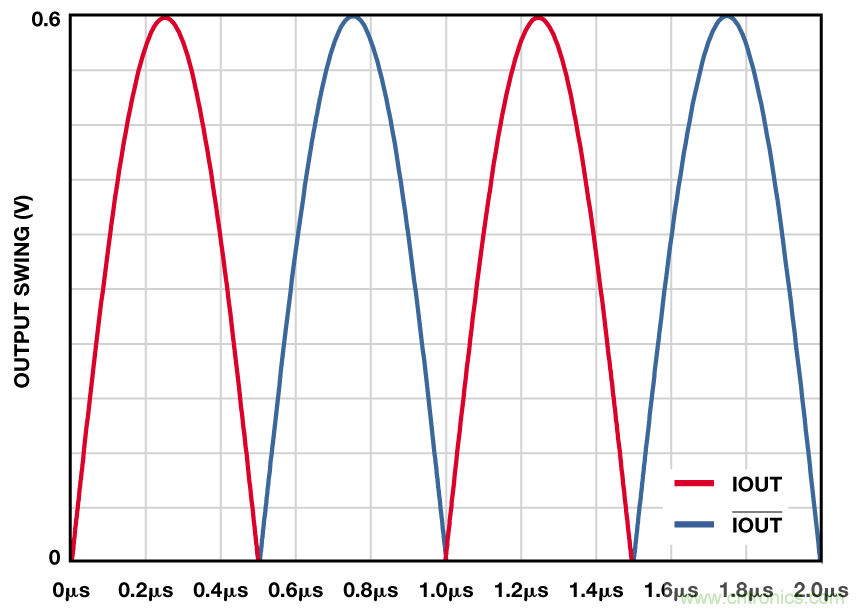

圖6. 9834C IIOUT 和IIOUT的輸出擺幅。未顯示混疊偽像

(5)

使用標準的6.98 Ω 和191 Ω 電阻值，結果會產生0.7%的誤差。

最后，需要一定的抗混疊處理。在75-MSPS 采樣速率下，奈奎斯特速率輸出為37.5 MHz，超過了該設計的20 MHz 帶寬。將抗混疊極點設為20 MHz，則所需電容為：

(6)

這是一個標準值，因此，完整的輸入網絡如圖7 所示：

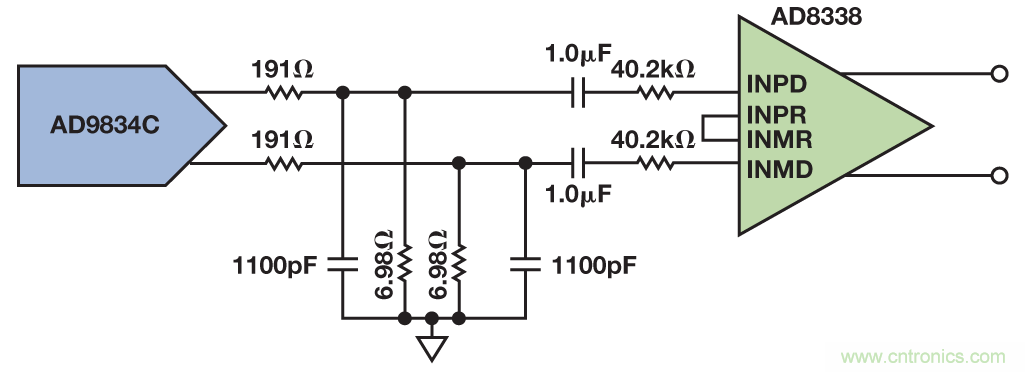

圖7. DDS + 衰減和濾波器網絡 + AD8338

構建該級并進行測量。總體變化在±0.6 dB 之內，如圖8 所示。

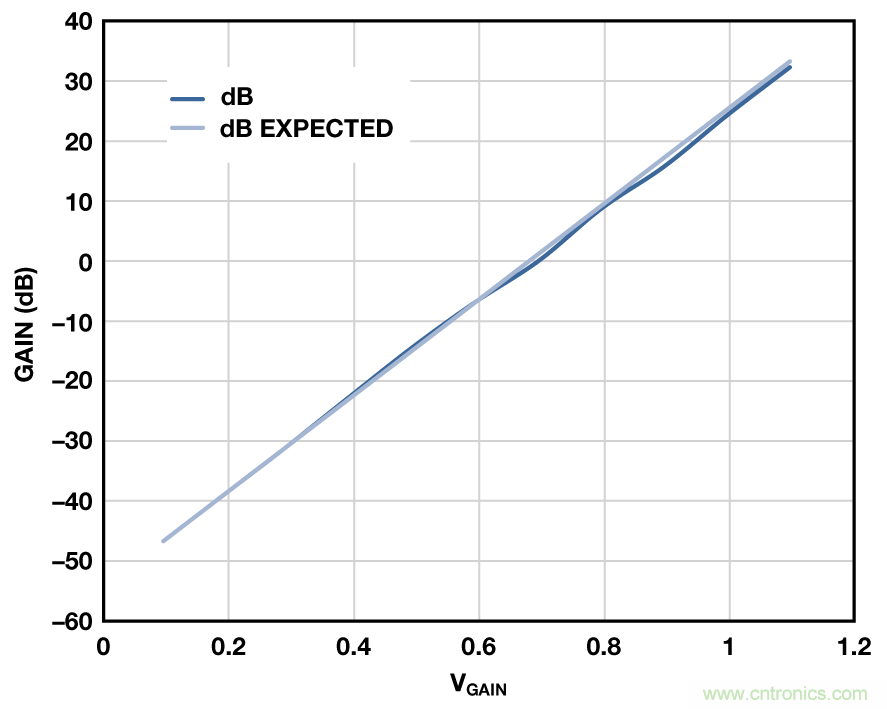

圖8. AD8338 配置的計算所得增益和實測增益

ADA4870 輸出級

在單端輸出由AD8130 提供的情況下，ADA4870 將執行最終10倍增益。設置該增益需要兩個電阻，無外部補償情況下，該級很穩定。未完成的唯一工作是調整輸出網絡，以滿足應用需求。有三種通用實現方案：

1. 從放大器直接輸出至50 Ω

2. 填充自動變壓器輸出至50 Ω

3. 未填充自動變壓器輸出至50 Ω

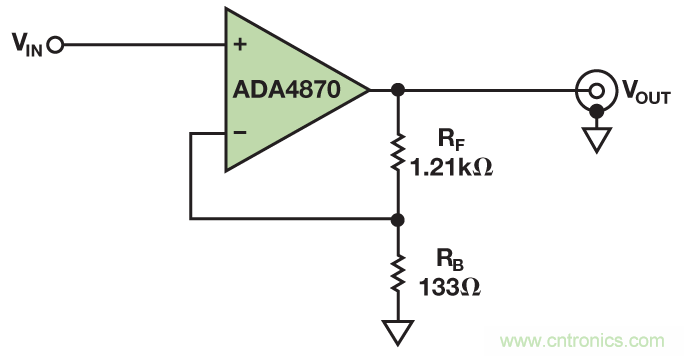

對于直接輸出，放大器輸出直接連接輸出連接器，無需用任何網絡來轉換源，如圖9 所示。這種方法是真直流連接源的完美選擇，雖然不能發揮出器件的全部潛力，但仍然比典型信號發生器的10 V輸出幅度要好得多。在這種情況下，最大峰值功率為5.12 W。

圖9. 直接輸出驅動連接

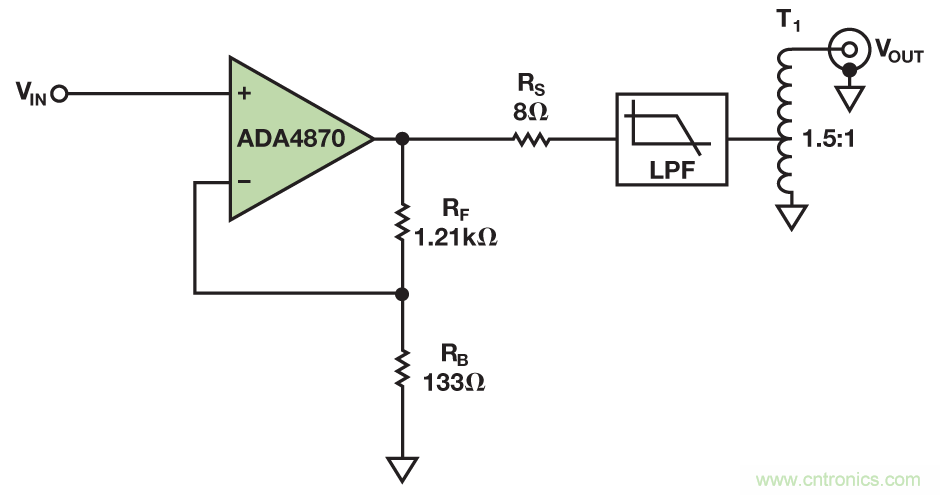

對于焊盤式設計，16 Ω 負載在一個8 Ω 的串聯焊盤與經濾波處理的1.5:1 自動變壓器之間分配，如圖10 所示。在該模式下，由于設計具有低阻抗特性，因此，設計師使用的電感值可以比用于50 Ω設計的電感小6.25 倍。低通濾波器和自動變壓器把8 Ω 有效源阻抗轉換成匹配良好的50 Ω 負載。這種設計方法的總峰值輸出功率為8 W，最適合需要50 Ω 匹配源的應用，在這類應用中，反射可能成為一個問題，比如，傳輸線路較長時。

圖10.焊盤式輸出設計的ADA4870 連接

在目標頻段內，對于任何反射，輸入阻抗均表現為50 Ω

最后一個選項，也可能是信號發生器最有用的選項，不使用8 Ω焊盤，而且輸出功率提高了一倍。我們?nèi)匀唤ㄗh使用LC 階梯式濾波器，如圖11 所示，但階梯值比用于50 Ω 系統（設計的標稱阻抗為16 Ω）的值小3.125 倍。在這種情況下，自動變壓器使用的匝數比為0.77:1。該模式下，峰值正弦波輸出幅度為28.3 V，ADA4870 將驅動約16 W 至50 Ω 負載（8 W rms 或39 dBm）。

圖11. 用于驅動50 Ω 負載的最佳功率輸出連接

整體解決方案

在現實世界中，如果與真實世界不相符，仿真和等式毫無意義。因此，有必要構建一個完整的系統，基于預期值測量其性能。圖12 所示為一種實際焊盤式輸出設計的原理圖。

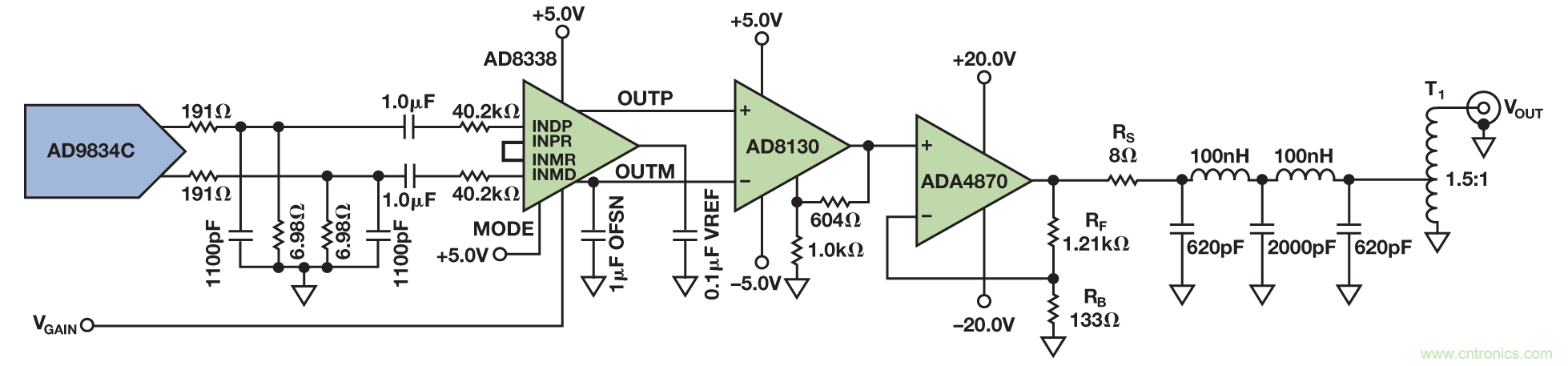

圖12. 完整的簡化原理圖

圖13 所示為無濾波器條件下的實測結果。系統增益一致性誤差為±1 dB，最差條件下輸出功率高達2.75 W rms（5.5 W 峰值）（P1dB壓縮點，34 dBm）。值得注意的是，總增益范圍超過62 dB，范圍比許多標準發生器多16 dB。

圖13. 焊盤式、未濾波輸出功率結果。無濾波器時，系統在36 dBm時出現一個P1dB 點。F_TEST = 14.0956 MHz

增益范圍可通過改善DDS 輸出端濾波機制以及降低系統噪聲的方式提高。圖14 所示為采用濾波器時的相同測量值。濾波輸出不存在同樣的P1dB 問題，結果將滿量程+36 dBm 輸出轉換成50 Ω負載。總增益線性度更佳(≤0.65 dB)，誤差僅出現在中間電平周?chē)?/div>

圖14. 5 階低通濾波器的實測輸出(fc = 20 MHz)。F_TEST = 14.0956 MHz

如果具體運行模式需要甚至更高的輸出功率，則針對給定應用，可以將多個輸出放大用于驅動專業變壓器。或者，可以將這里描述的設計方法用于電源較低的系統，但這些方法必須符合替代設計的限制要求。

注意，受累積輸入衰減和增益誤差影響，測量上限止于V_GAIN =0.9375 V。通過調整初始衰減網絡，充分考慮總系統誤差，可以解決這個問題。校正后，總系統增益范圍將增至74 dB。

結論

配合高性能VGA 使用高性能、高輸出CFA，可以為新一代信號發生器構建出一種簡單前端。這些器件的高度集成可以降低PCB電路板的總面積和成本。

要獲得更多功能，可以在閉環反饋系統中使用AD8310等對數放大器。增加對數放大器后，配合AD9834C 等DDS，設計師可以集成各種形式的包絡調制，如頻移鍵控(FSK)、開關鍵控(OOK)和相移鍵控(PSK)，將其作為一項內在功能；通過創造性地使用兩個基本模塊，實現不盡其數的選項。
