【導讀】在本文上篇 文章中就使用電機驅動器 IC 設計PCB板提供了一些一般性建議，要求對 PCB 進行精心的布局以實現適當性能。在本文下篇中，將針對使用典型封裝的電機驅動器，提供一些具體的 PCB 布局建議。
引線封裝布局
標準的引線封裝（如 SOIC 和 SOT-23 封裝）通常用于低功率電機驅動器中（圖 6）。

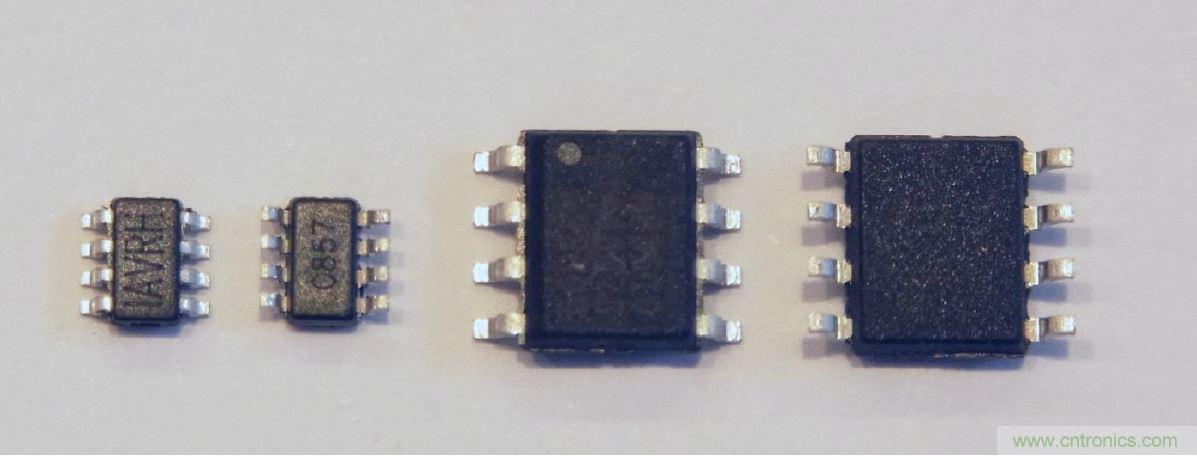

圖 6: SOT 23 和 SOIC 封裝
為了充分提高引線封裝的功耗能力，MPS公司采用 “倒裝芯片引線框架” 結構（圖 7）。在不使用接合線的情況下，使用銅凸點和焊料將芯片粘接至金屬引線，從而可通過引線將熱量從芯片傳導至 PCB。

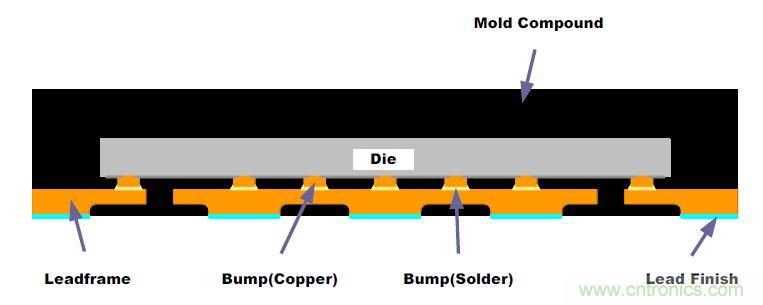

圖 7: 倒裝芯片引線框架
通過將較大的銅區域連接至承載較大電流的引線，可優化熱性能。在電機驅動器 IC 上，通常電源、接地和輸出引腳均連接至銅區域。
圖 8: 倒裝芯片 SOIC PCB 布局
圖 8 所示為“倒裝芯片引線框架”SOIC 封裝的典型 PCB 布局。引腳 2 為器件電源引腳。請注意，銅區域置于頂層器件的附近，同時幾個熱通孔將該區域連接至 PCB 背面的銅層。引腳 4 為接地引腳，并連接至表層的接地覆銅區。引腳 3（器件輸出）也被路由至較大的銅區域。
QFN 和 TSSOP 封裝
TSSOP 封裝為長方形，并使用兩排引腳。電機驅動器 IC 的 TSSOP 封裝通常在封裝底部帶有一個較大的外露板，用于排除器件中的熱量（圖9）。
圖 9: TSSOP 封裝
QFN 封裝為無引線封裝，在器件外緣周圍帶有板，器件底部中央還帶有一個更大的板（圖 10）。這個更大的板用于吸收芯片中的熱量。.

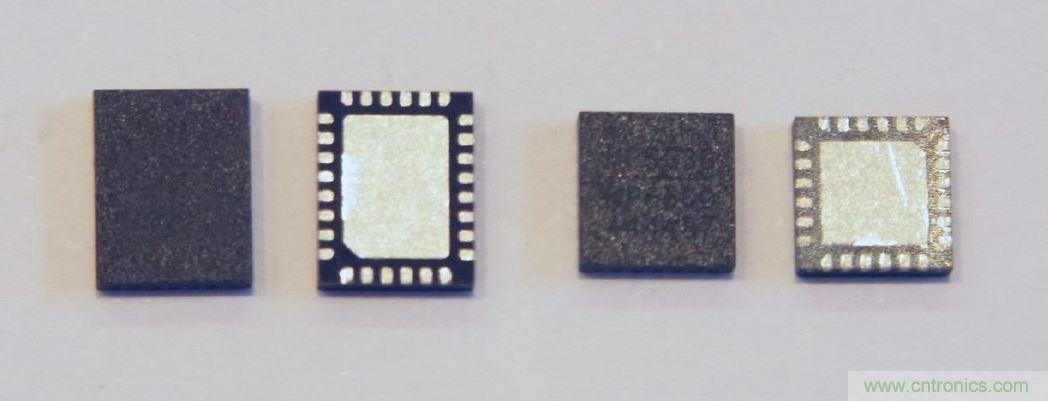

圖 10: QFN 封裝
為排除這些封裝中的熱量，外露板必須進行良好的焊接。外露板通常為接地電位，因此可以接入 PCB 接地層。在圖 11 的 TSSOP 封裝的示例中，采用了一個 18 通孔陣列，鉆孔直徑為 0.38 mm。該通孔陣列的計算熱阻約為 7.7°C/W。

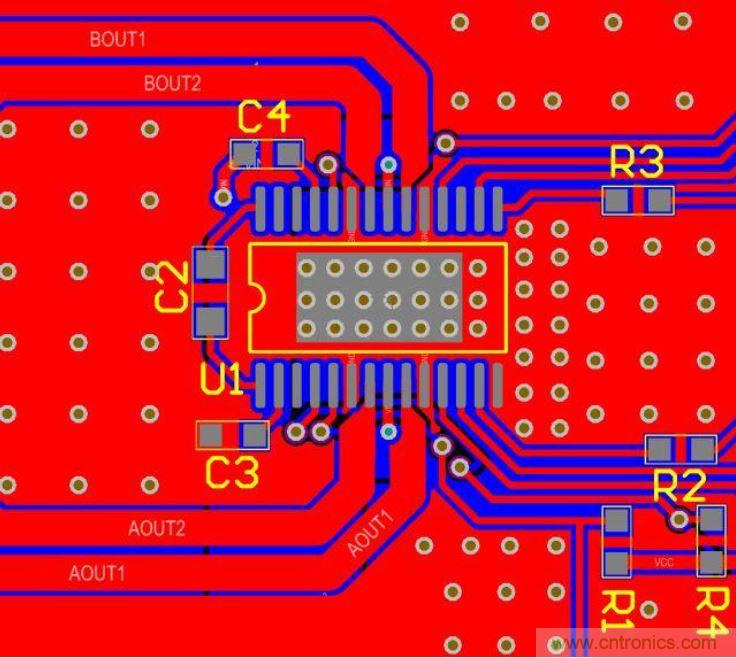

圖 11: TSSOP PCB 布局
通常，這些熱通孔使用 0.4 mm 及更小的鉆孔直徑，以防止出現滲錫。如果 SMT 工藝要求使用更小的孔徑，則應增加孔數，以盡可能保持較低的整體熱阻。
除了位于板區域的通孔，IC 主體外部區域也設有熱通孔。在 TSSOP 封裝中，銅區域可延伸至封裝末端之外，這為器件中的熱量穿過頂部的銅層提供了另一種途徑。
QFN 器件封裝邊緣四周的板避免在頂部使用銅層吸收熱量。必須使用熱通孔將熱量驅散至內層或 PCB 的底層。
圖 12 中的 PCB 布局所示為一個小型的 QFN (4 × 4 mm) 器件。在外露板區域中，只容納了九個熱通孔。 (見圖 12) 因此，該 PCB 的熱性能不及圖 11 中所示的 TSSOP 封裝。

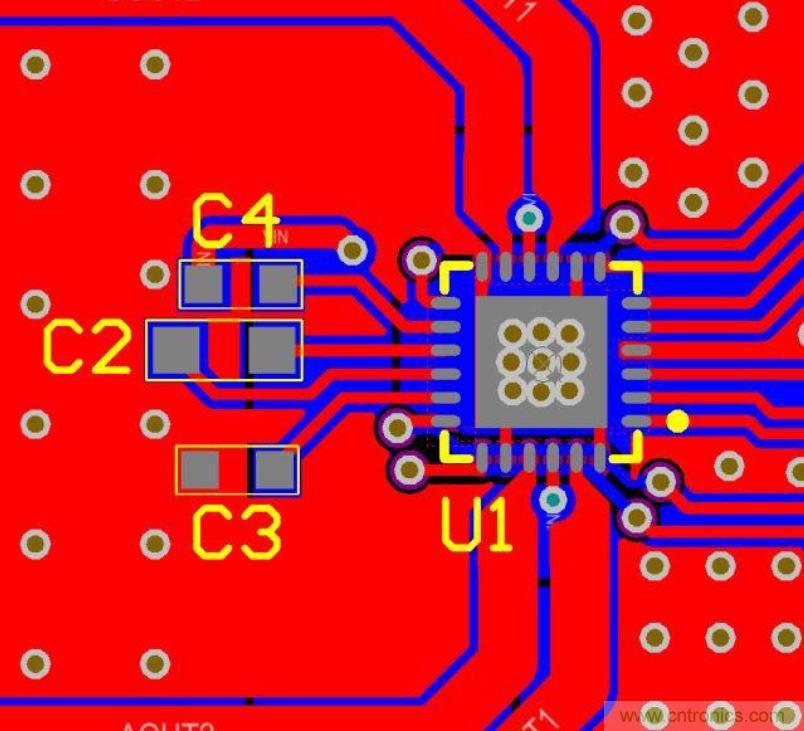

圖 12: QFN (4mmx4mm) 布局
倒裝芯片 QFN 封裝
倒裝芯片 QFN (FCQFN) 封裝與常規的 QFN 封裝類似，但其芯片采取倒裝的方式直接連接至器件底部的板上，而不是使用接合線連接至封裝板上。這些板可以置于芯片上的發熱功率器件的反面，因此它們通常以長條狀而不是小板狀布置（見圖13）。
圖 13: FCQFN 封裝
這些封裝在芯片的表面采用了多排銅凸點粘接至引線框架（圖 14）。
圖 14: FCQFN 結構
小通孔可置于板區域內，類似于常規 QFN 封裝。在帶有電源和接地層的多層板上，通孔可直接將這些板連接至各層。在其他情況下，銅區域必須直接連接至板，以便將 IC 中的熱量吸入較大的銅區域中。

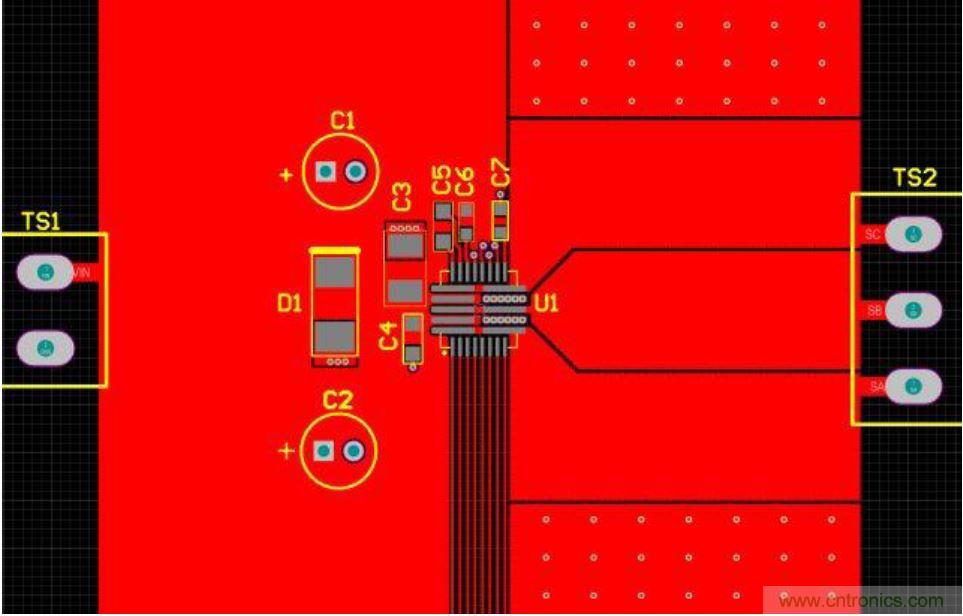

圖15: FCQFN PCB 布局
圖15 顯示了所示為 MPS 公司的功率級 IC MP6540 。該器件具有較長的電源和接地板，以及三個輸出口。請注意，該封裝只有 5mmx5mm。
器件左側的銅區域?yàn)楣β瘦斎肟凇＿@個較大的銅區域直接連接至器件的兩個電源板。
三個輸出板連接至器件右側的銅區域。注意銅區域在退出板之后盡可能地?cái)U(kuò)展。這樣可以充分將熱量從板傳遞到環境空氣中。
同時，注意器件右側兩個板中的數排小通孔。這些板均進行了接地，且 PCB 背面放置了一個實心接地層。這些通孔的直徑為 0.46 mm，鉆孔直徑為 0.25 mm。通孔足夠小，適合置于板區域內。
綜上所述，為了使用 電機驅動器 IC實施成功的 PCB 設計，必須對 PCB 進行精心的布局。因此，本文提供了一些實用性的建議，以期望可以幫助 PCB 設計人員實現PCB板良好的電氣和熱性能。
