【導讀】這是一個模擬世界。無論汽車、微波爐還是手機，所有電子設備都必須以某種方式與“真實”世界交互。為此，電子設備必須能夠?qū)⒄鎸?shí)世界的測量結果（速度、壓力、長度、溫度）映射到電子世界中可測的量（電壓）。
為何需要基準電壓源？
這是一個模擬世界。無論汽車、微波爐還是手機，所有電子設備都必須以某種方式與“真實”世界交互。為此，電子設備必須能夠?qū)⒄鎸?shí)世界的測量結果（速度、壓力、長度、溫度）映射到電子世界中可測的量（電壓）。當然，要測量電壓，您需要一個衡量標準。該標準就是基準電壓。對系統設計人員而言，問題不在于是否需要基準電壓源，而是使用何種基準電壓源？
基準電壓源只是一個電路或電路元件，只要電路需要，它就能提供已知電位。如果產品需要采集真實世界的相關信息，例如電池電壓或電流、功耗、信號大小或特性、故障識別等，那么必須將相關信號與一個標準進行比較。每個比較器、ADC、DAC或檢測電路必須有一個基準電壓源才能完成上述工作（圖1）。將目標信號與已知值進行比較，可以準確量化任何信號。
圖1：ADC的基準電壓源的典型用法
基準電壓源規格
基準電壓源有很多形式并提供不同的特性，但歸根結底，精度和穩定性是基準電壓源最重要的特性，因?yàn)槠渲饕饔檬翘峁┮粋€(gè)已知輸出電壓。相對于該已知值的變化是誤差?；鶞?zhǔn)電壓源規格通常使用圖2定義來預測其在某些條件下的不確定性。
圖2：高性能基準電壓源規格（部分）
初始精度
在給定溫度（通常為25°C）下測得的輸出電壓的變化。雖然不同器件的初始輸出電壓可能不同，但如果它對于給定器件是恒定的，那么很容易將其校準。
溫度漂移
該規格是基準電壓源性能評估使用最廣泛的規格，因?yàn)樗砻鬏敵鲭妷弘S溫度的變化。溫度漂移是由電路元件的缺陷和非線性引起的，因此常常是非線性的。
對于許多器件，溫度漂移（TC - Temperature Coefficient，以ppm/°C為單位）是主要誤差源。溫度漂移一致的器件，是可以校準的。關于溫度漂移的一個常見誤解是認為它是線性的。這導致了諸如“器件在較小溫度范圍內的漂移量會較少”之類的觀點，然而事實常常相反。TC一般用“黑盒法”指定，以便讓人了解整個工作溫度范圍內的可能誤差。它是一個計算值，僅基于電壓的最小值和最大值，并不考慮這些極值發生的溫度。
對于在指定溫度范圍內具有非常好線性度的基準電壓源，或者對于那些未經仔細調整的基準電壓源，可以認為最差情況誤差與溫度范圍成比例。這是因?yàn)樽畲蠛妥钚≥敵鲭妷簶O有可能是在最大和最小工作溫度下得到的。然而，對于經過仔細調整的基準電壓源（通常通過其非常低的溫度漂移來判定），其非線性特性可能占主導地位。
例如，指定為100ppm/°C的基準電壓源傾向于在任何溫度范圍內都有相當好的線性度，因?yàn)樵黄ヅ湟鸬钠仆耆谏w了其固有非線性。相反，指定為5ppm/°C的基準電壓源，其溫度漂移將以非線性為主。
這在圖3所示的輸出電壓與溫度特性的關系中很容易看出。注意，其中展示了兩種可能的溫度特性。未補償?shù)膸痘鶞?zhǔn)電壓源表現為拋物線，最小值在溫度極值處，最大值在中間。此處所示的溫度補償帶隙基準電壓源（如LT1019）表現為“S”形曲線，其最大斜率接近溫度范圍的中心。在后一種情況下，非線性加劇，從而降低了溫度范圍內的總體不確定性。
圖3：基準電壓源溫度特性
溫度漂移規格的最佳用途是計算指定溫度范圍內的最大總誤差。除非很好的理解了溫度漂移特性，否則一般不建議計算未指定溫度范圍內的誤差。
長期穩定性
該規格衡量基準電壓隨時間變化的趨勢，與其他變量無關。初始偏移主要由機械應力的變化引起，后者通常來源于引線框架、裸片和模塑化合物的膨脹率的差異。這種應力效應往往具有很大的初始偏移，爾后隨著時間推移，偏移會迅速減少。初始漂移還包含電路元件電氣特性的變化，其中包括器件特性在原子水平上的建立。更長期的偏移是由電路元件的電氣變化引起的，常常稱之為“老化”。與初始漂移相比，這種漂移傾向于以較低速率發生，并且隨著時間推移變化速率會進一步降低。因此，它常常用“漂移/√khr”來表示。在較高溫度下，基準電壓源的老化速度往往也更快。
這一規格常常被忽視，但它也可能成為主要誤差源。它本質上是機械性的，是熱循環導致芯片應力改變的結果。經過很大的溫度循環之后，在給定溫度下可以觀察到遲滯，其表現為輸出電壓的變化。它與溫度系數和時間漂移無關，會降低初始電壓校準的有效性。
在隨后的溫度循環期間，大多數基準電壓源傾向于在標稱輸出電壓附近變化，因此熱遲滯通常以可預測的最大值為限。每家制造商都有自己指定此參數的方法，因此典型值可能產生誤導。估算輸出電壓誤差時，數據手冊（如LT1790和LTC6652）中提供的分布數據會更有用。
其他規格
根據應用要求，其他可能重要的規格包括：
● 電壓噪聲
● 線性調整率/PSRR
● 負載調整率
● 壓差
● 電源電壓范圍
● 電源電流
基準電壓源類型
基準電壓源主要有兩類：分流和串聯。串聯和分流基準電壓源參見圖4。
圖4：基準電壓源
分流基準電壓源
分流基準電壓源是兩端器件，通常設計為在指定電流范圍內工作。雖然大多數分流基準電壓源是帶隙類型并提供多種電壓，但可以認為它們與齊納二極管型一樣易用，事實也確實如此。
最常見的電路是將基準電壓源的一個引腳連接到地，另一個引腳連接到電阻。而電阻的一個引腳連接到電阻，另一個引腳連接到電源。這樣，它實質上變成一個三端電路。基準電壓源和電阻的公共端是輸出，而電阻電壓源和電阻的公共端也是輸出。電阻的選擇必須適當，使得在整個電源范圍和負載電流范圍內，通過基準電壓源的最小和最大電流都在額定范圍內。如果電源電壓和負載電流變化不大，這些基準電壓源很容易用于設計。如果其中之一或二者可能發生重大變化，通常會導致電路實際耗散功率比標稱情況所需大得多。從這個意義上講，它可以被認為像A類放大器一樣運作。

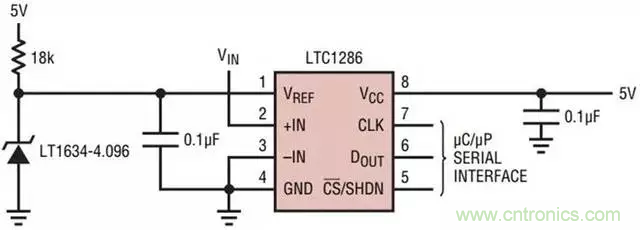

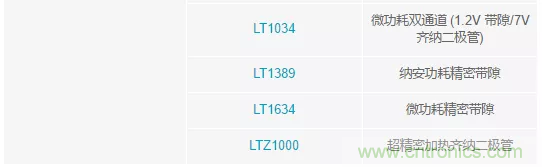

分流基準電壓源的優點包括：設計簡單，封裝小，在寬電流和負載條件下具有良好的穩定性。此外，它很容易設計為負基準電壓源，并且可以配合非常高的電源電壓使用（因?yàn)橥獠侩娮钑?huì)分?jǐn)偞蟛糠蛛娢唬蚺浜戏浅５偷碾娫措妷菏褂茫ㄒ驗檩敵隹梢詢H低于電源電壓幾毫伏）。分流產品包括LT1004、LT1009、LT1389、LT1634、LM399和LTZ1000。典型分流電路如圖5所示。
圖5：分流基準電壓源
串聯基準電壓源
串聯基準電壓源是三（或更多）端器件。它更像低壓差（LDO）穩壓器，因此其許多優點是相同的。最值得注意的是，其在很寬的電源電壓范圍內消耗相對固定的電源電流，并且只在負載需要時才傳導負載電流。這使其成為電源電壓或負載電流有較大變化的電路的理想選擇。它在負載電流非常大的電路中特別有用，因?yàn)榛鶞?zhǔn)電壓源和電源之間沒有串聯電阻。

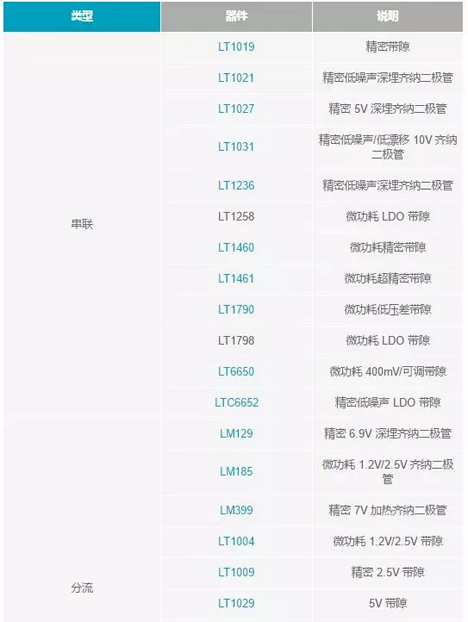

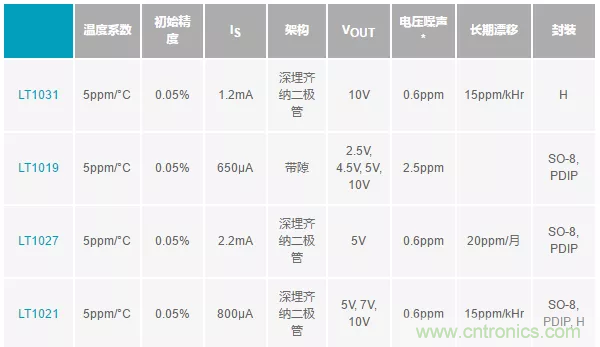

串聯產品包括LT1460、LT1790、LT1461、LT1021、LT1236、LT1027、LTC6652、LT6660等等。LT1021和LT1019等產品可以用作分流或串聯基準電壓源。串聯基準電壓源電路如圖6所示。
圖6：串聯基準電壓源
