【導讀】精密測量已延伸到需要越來越高電源效率的應用領域。物聯網的到來使這一點尤為明顯，因為物聯網更加需要具有精密測量能力的無線傳感器節點，電池供電的可穿戴健身/醫療設備，以及使用隔離電源供電、4 mA到20 mA環路供電或電池供電現場儀表的工業信號鏈。在這些場景中，電源效率越高，意味著電池使用時間越長，維護越少，電源設計越簡單。
通常，精密測量系統將低壓差穩壓器(LDO)作為其電源方案的一部分，利用它來為精密ADC產生低噪聲電源軌。然而，LDO的功率輸出效率非常低下，大部分功率常常作為熱量損失掉。本文討論為精密逐次逼近型(SAR) ADC實現更高效率電源解決方案的途徑。實現方法是在遲滯模式下使用超低功耗開關穩壓器，并分析性能得失——包括通過某種方式來智能控制開關穩壓器，使之與SAR轉換同步，從而改善噪聲性能。
在中高負載電流(數百mA到數A)的測量系統中，固定頻率或脈寬調制(PWM)開關穩壓器可非常有效地(常常大于90%)產生電源軌。然而，效率雖然高，但代價是會有開關紋波，其頻率通常是固定的，從數百kHz到數MHz。如圖1所示，典型精密SAR ADC的電源抑制比(PSRR)在低頻至約100 kHz時是非常好的——超過此頻率時，PSRR迅速下降。
圖1. SAR ADC模擬電源抑制與頻率的關系
精密SAR ADC以較低吞吐速率運行時，供應VDD線的典型負載電流在數mA或μA范圍——因此，相比于LDO，使用固定頻率開關穩壓器直接為ADC供電在效率上沒有優勢。
然而，高效率、超低功耗降壓開關穩壓器可在遲滯模式下工作，其靜態電流非常低。
在遲滯模式下，通過調節恒定峰值電感電流，穩壓器利用PWM脈沖使輸出電壓略高于標稱輸出電壓。當輸出電壓提高到輸出檢測信號超過遲滯上限時，穩壓器進入待機模式。在待機模式下，高端和低端MOSFET及大部分電路都禁用，靜態電流很低，效率性能很高，如圖2所示。待機模式期間，輸出電容將能量送入負載，輸出電壓降低到低于遲滯比較器下限為止。穩壓器喚醒，產生PWM脈沖，再次對輸出充電。
圖2. PWM(上圖)和遲滯模式(下圖)——效率與負載電流的關系
在遲滯情況下，開關紋波頻率與負載電流和LC網絡有關；對于數mA的負載，其在kHz范圍內。在數kHz時，精密ADC的PSRR非常好，能夠很好地抑制/衰減ADC數字輸出端的開關紋波。
以圖3所示電路為例，它使用AD7980ADC；在全吞吐速率(1 MSPS)時，其VDD電流消耗典型值為1.5 mA；若降低吞吐速率，電流消耗 會按比例線性下降。這可從圖4看出：采用5 V電壓軌供電時， 2.5 V穩壓輸出端的開關頻率紋波為4.5 kHz和50 mV峰峰值。在ADC數字輸出端，ADC以PSRR額定值衰減此紋波。在ADC FFT輸出中，它表現為幅度−120 dBFS、頻率4.5 kHz的雜散。對于ADC的5 V輸入范圍，這相當于

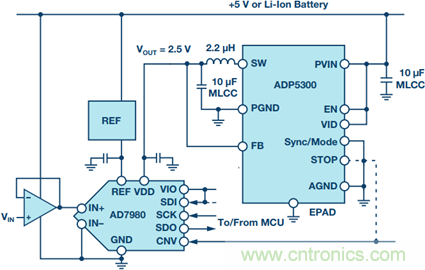

圖3. AD7980和ADP5300應用電路
圖4. ADP5300為AD7980供電時的遲滯開關紋波(交流耦合)，以及1 MSPS吞吐速率時的ADC FFT輸出中的紋波音
出現在ADC輸出端的這種紋波水平對一個16位轉換器而言是非常低的；5 μV峰峰值對應于16位下的0.07 LSB。這種水平的紋波會被埋在ADC噪底中，需要大量均值操作才能發現，在很多應用中都不會看到它。此輸出紋波對應的PSRR為
該要求與圖1所示相似，AD7980在4.5 kHz時的PSRR約為77 dB。
若ADC吞吐速率降低到10 kSPS，則ADC的電流消耗按比例線性下 降到15 μA (約100倍)，ADP5300 的開關頻率紋波相應地降低到 46.5 Hz (約100倍)，幅度為55 mV峰峰值，如圖5所示。在46 Hz時，該紋波再次在ADC FFT輸出中出現，幅度為−120 dB (5 μV峰峰值)，因為在該頻率的PSRR相似。有證據表明存在93 Hz的二次諧波，其幅度更低，為−125 dB。
圖5. ADP5300為AD7980供電時的遲滯開關紋波(交流耦合)，以及10 kSPS吞吐速率時的ADC FFT輸出中的紋波音
圖6對照顯示了ADP5300和LDO在不同ADC吞吐速率時的效率，兩種情況均采用5 V電壓軌供電，調節2.5 V輸出。同預期一樣，開關穩壓器輸送功率的效率遠勝于LDO，在1 MSPS時是90%對50%(針對5 V輸入)，在較低ADC吞吐速率/較低電流消耗時保持得也更好，始終高于80%，直至5 kSPS。
圖6. ADP5300和LDO的效率與ADC吞吐速率的關系
ADC吞吐速率為1 MSPS且使用LDO時，從5 V電壓軌消耗的電流為1.5 mA或7.5 mW。使用ADP5300時，從5 V電壓軌消耗的電流為828 μA或4.1 mW，即ADC電源的功耗減少3.4 mW或45%。
使用ADP5300作為VDD電源以及10 kHz近滿量程輸入信號(−0.5 dB)，AD7980在1 MSPS時的性能如圖7所示。在SNR (91.5 dB)和THD (−103 dB)方面，ADC仍然符合數據手冊規格。然而，ADP5300的4.5 kHz開關紋波會在輸入信號上進行調制，顯示為10 kHz – 4.5 kHz (5.5 kHz)和10 kHz + 4.5 kHz (14.5 kHz)的雜散。這些雜散仍然處于非常低的水平(−116 dBFS)，遠小于基波信號的二次諧波引入的THD(其在20 kHz時為−103.8 dBFS)。在16位水平時，這些偽像只是一個LSB的很小一部分，因而在許多應用中，考慮到ADP5300穩壓器的省電優勢，這是完全可以接受的。
圖7. AD7980使用ADP5300作為VDD電源時的性能基波信號周圍可以看到開關紋波調制引起的邊頻帶(10 kHz ±4.5 KHz)
ADP5300開關穩壓器有一個STOP (停止)切換特性，它可以完全消 除開關紋波偽像，使其不會出現在ADC FFT輸出中。當STOP處于高電平時，ADP5300的STOP引腳就會阻止SW引腳切換。在對噪聲敏感的ADC轉換過程中，可利用該特性防止切換發生。為實現這一功能，CNV信號和STOP信號應連在一起(參見圖3)，并且對來自處理器的CNV信號進行定時，使其在ADC轉換時保持高電平。對于AD7980，此時間最大值為710 ns，轉換在CNV上升沿啟動。結果如圖8所示。這種情況下的紋波頻率更加變化不定，因為只有在特定時間，SW節點才會開啟和調節。另請注意，從STOP信號變?yōu)榈碗娖降絊W開啟的時間可能為數百ns。圖8中，STOP下降沿后大約850 ns，SW引腳開啟。這意味著，當ADC吞吐速率為1 MSPS時，我們不能使用STOP特性，因為SW引腳將沒有足夠的時間來變?yōu)楦唠娖讲⒄{(diào)節，VDD電源將失去調節而崩潰。STOP功能在吞吐速率為500 kSPS或更低時有效。
圖8. 500 kSPS時使用STOP功能的ADP5300開關紋波(黃色)、CNV/STOP信號(藍色)及ADP5300的SW引腳(粉紅)
從圖9可以看出，使用STOP信號后，ADC噪底中完全不存在開關紋波雜散。當施加10 kHz的輸入信號時，除一般諧波之外，基波周圍沒有調制。然而，當SW引腳禁用(STOP為高電平)時，由于SW引腳上的振鈴，使用STOP特性的效率會下降。對于500 kHz的ADC吞吐速率，ADP5300的效率降至約75%。這仍然顯著高于LDO能夠?qū)崿F(xiàn)的效率(<50%)，并且提供了一個功耗>
圖9. AD7980使用ADP5300作為VDD電源時的性能，STOP特性時序根據轉換周期進行調整
ADP5300等開關穩壓器解決方案與LDO解決方案在成本和PCB面積方面具有一定的可比性。BOM主要增加一個電感，2.2 μH電感可以小到0603封裝，而對于輸入和輸出電容，LDO解決方案同樣需要。因此，在功耗敏感型應用中，它是LDO的有力替代方案，對精度性能并無明顯影響。
當從5 V電源軌為AD7980等精密ADC供電時，ADP5300等高效率、超低功耗開關穩壓器與LDO相比，可節省45%的功耗。這對物聯網應用(延長無線傳感器節點或可穿戴設備的電池使用壽命)、功耗敏感型隔離式工業系統、4 mA至20 mA環路供電系統有很多好處。
