【導讀】黑鯊游戲手機開售后瞬間售罄，而最受關注的則是其所加入的液冷系統，液冷系統到底有沒有實際作用，散熱的提高又有多大，是噱頭還是真有料？此外，作為有著小米的背景的黑鯊游戲手機，其結構設計、硬件配置到底如何？
作為一個拆機專業戶，在拿到黑鯊手機的時候，我就對這款手機的內部構造非常感興趣，就想拆拆看。不過我仔細研究了一下，黑鯊手機的四周都沒有螺絲，這樣的設計和普通的手機有很大的不同，很可能因為內部有一些特殊的設計的緣故。從這一點來看，它的拆解難度是比其它手機要高很多的，如果貿然拆解，很可能會造成手機損壞。就算是把手機拆壞了我也要讓你們看看這內部是怎樣的。

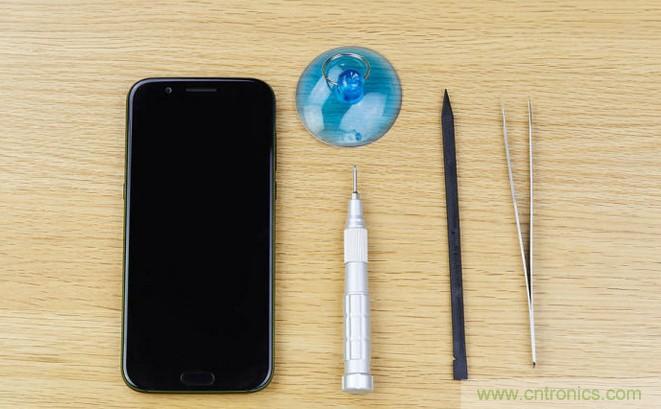

嗯，拆機基本要用到的工具就是這些了。看起來很簡陋？不不不，他們都是神器啊。對了，還有一個必須要用到的工具沒出鏡，那就是吹風機（沒錢買熱風槍了，找個吹風機湊合也成）。
先拆個新機中最難拆的屏幕吧

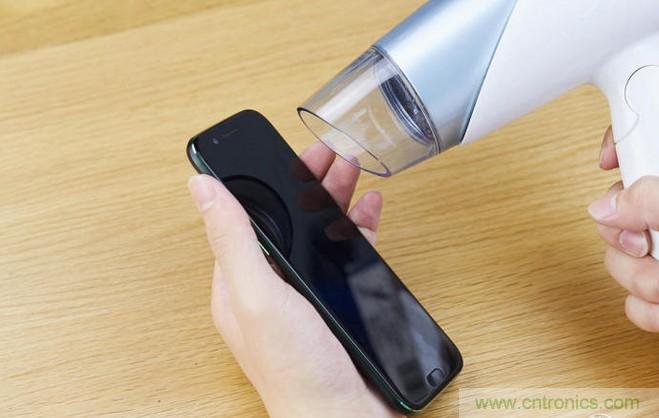

上面說過，黑鯊手機的機身是沒有螺絲固定的，那以我的經驗來看，那就是用大量的強力膠將屏幕固定在中框上。自己是首拆，沒別的拆解教程參考，硬著頭皮上吧。使用吹風機開熱風檔，對著屏幕四個邊不斷的加熱，加熱，再加熱（注意，也不要太熱，到了你手覺得發燙的時候就該停一下了）。

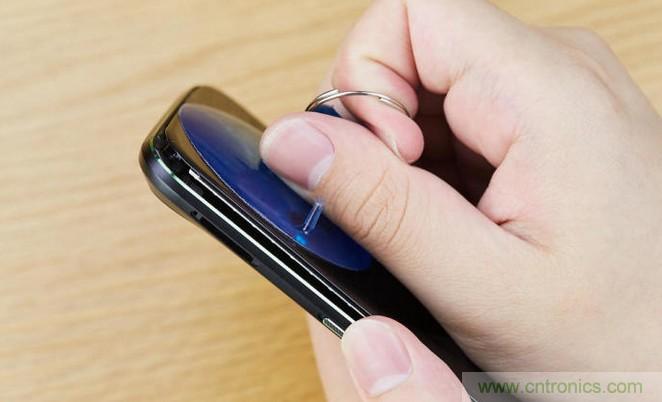

果然，經過了十來分鐘的加熱——用吸盤吸屏幕——加熱——用吸盤吸屏幕的操作之后，終于屏幕給我吸出來了一條縫隙！！！！！我的想法是正確的！黑鯊手機為了保持機身的一體性、無多余的開孔，同時能夠讓屏幕與散熱基板更加貼近，它采用了雙重的貼合方式：一是屏幕上下使用膠水來作為主要固定手段，二是在屏幕兩側使用強力雙面膠進行輔助固定。在這兩種固定方式下，手機的屏幕緊緊的貼合到中框上，使得手機屏幕能夠輔助散熱。

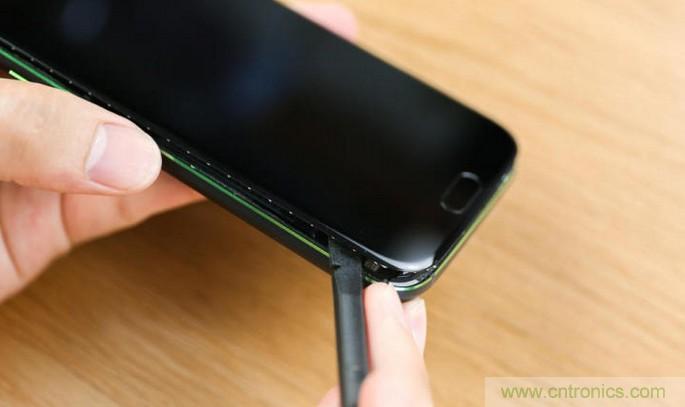

用吸盤吸起來之后，不能直接把屏幕掰開。需要用撬棒把邊緣的強力膠劃斷，然后再慢慢打開屏幕。

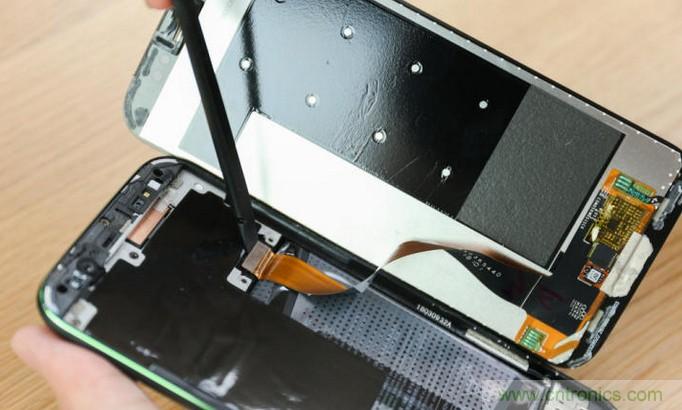

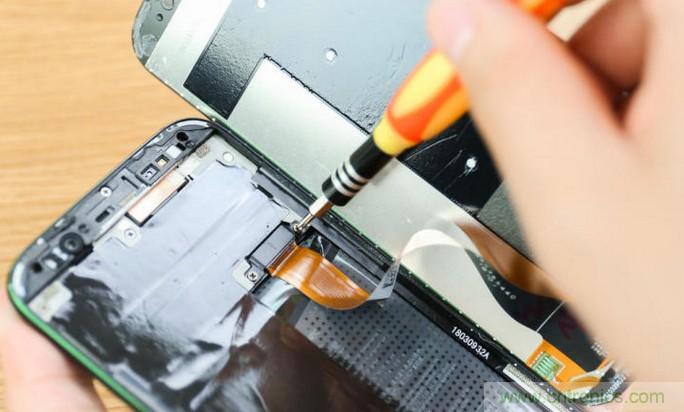

屏幕只有一條排線與主板相連，在機身中上位置的右側有一個顯示屏排線插口。這個排線接口有著金屬框保護，它需要把左右兩邊的螺絲卸下才能取出。注意，這里要把屏幕稍微往上抬一點，以免扯壞屏幕排線。
然后撬起這個排線，就可以把屏幕和機身徹底分離了。

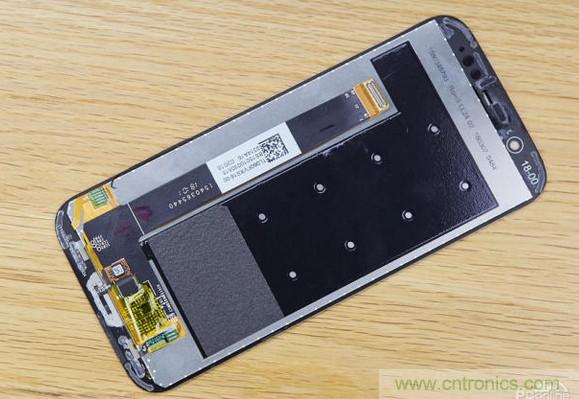

我們先來看看屏幕，這塊屏幕最大的特點就是把觸控、指紋識別、顯示等所有的功能都集中在一塊，只通過一條排線與主板相連。這樣做在降低占用空間之余，還可以大大減少屏幕觸控的響應時間。同時，這款屏幕除了后面覆蓋了一塊金屬片進行加固以外，上方還有一片超大片的石墨散熱膜，相信是為了讓主板的熱量更好的傳遞到機身各處、讓整機輔助散熱。
三級散熱措施就在眼前

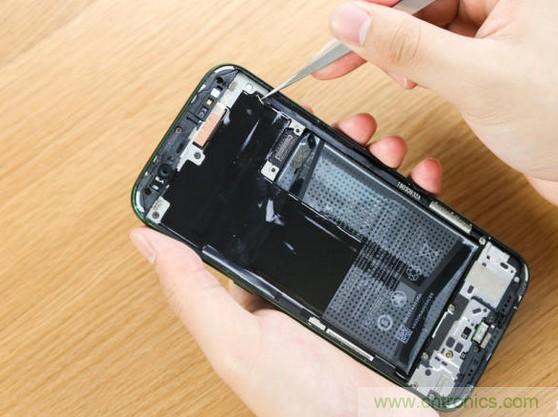

在主板之上，還有一大片的石墨散熱膜，覆蓋了整個主板和部分電池的位置。這款石墨散熱膜是讓主板的熱量進行第一次的分散，然后再傳遞到屏幕的石墨散熱膜上進行第二次分散，減少手機熱量集中的區域，進一步提高手機散熱性能。

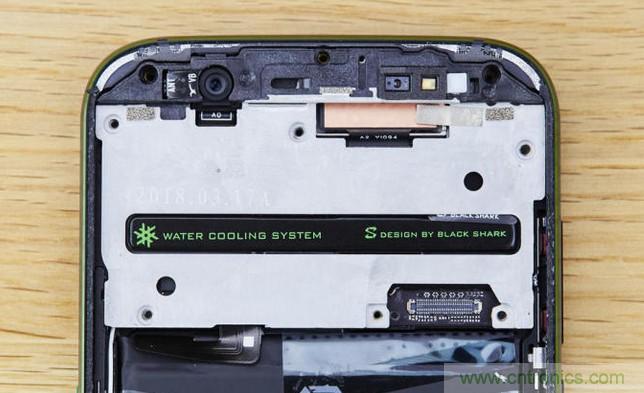

黑鯊手機的主板設計和其他手機也有很大的不同。其他手機可能會為了保護電子元件而在主板上覆蓋滿屏蔽罩，屏蔽罩上方再無其他東西。而黑鯊手機則是在主板上方加入了一塊塑料擋板，中間給散熱基板開了一個孔、讓其可以接觸到擋板上的石墨散熱膜。這樣的處理，在能給主板所有元件提供保護之余，還能讓熱量沒有阻礙的從傳遞到石墨散熱膜上。

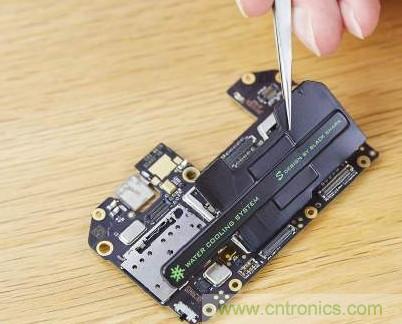

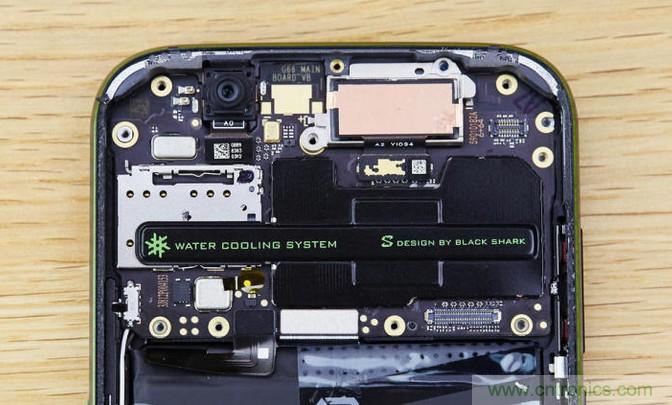

把金屬擋板取出后，我們能看到主板的真面目了。首先最為引人注意的，當然是那塊黑黑的東西——那就是多級直觸一體式液冷系統的核心。同時我們能看到，前后三顆攝像頭占據了不小的位置，除了散熱系統和sim卡卡槽之外，占用位置最多的就是這幾個攝像頭了。

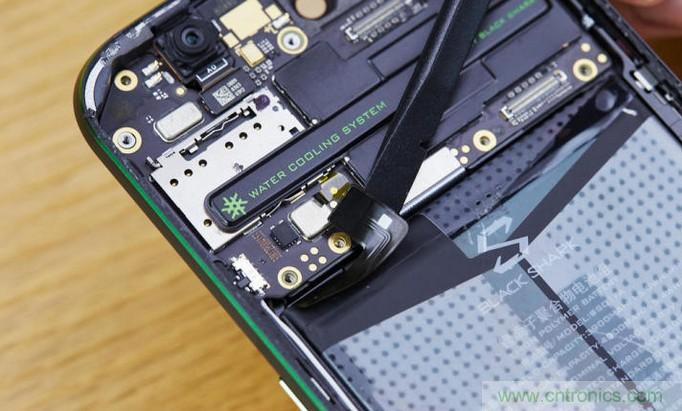

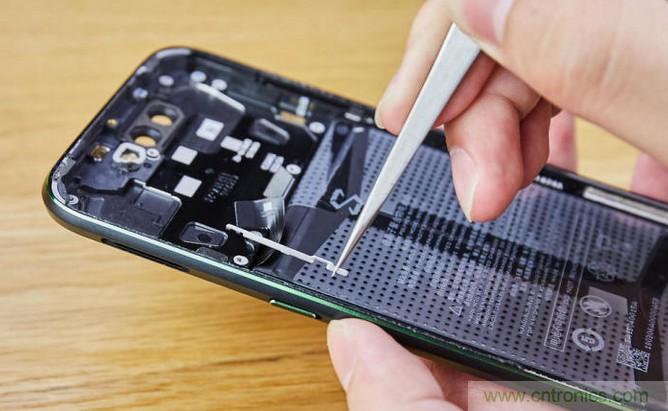

繼續拆解，我也想看這個多級直觸一體式液冷系統的真實面目。不過別急，先把電池排線和尾插排線撬起來，讓機子斷電。

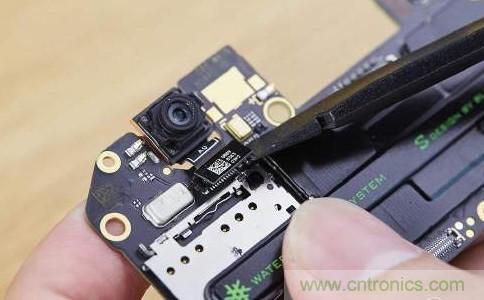

然后我們得把攝像頭排線撬起，把攝像頭取下。值得注意的是，這次黑鯊手機的雙后置攝像頭使用了單排線設計，這樣做也是為了節省空間。同時這個后置攝像頭還加入了一個用螺絲固定的保護框，讓后置雙攝像頭變得更為穩固。
大小相等的后置攝像頭

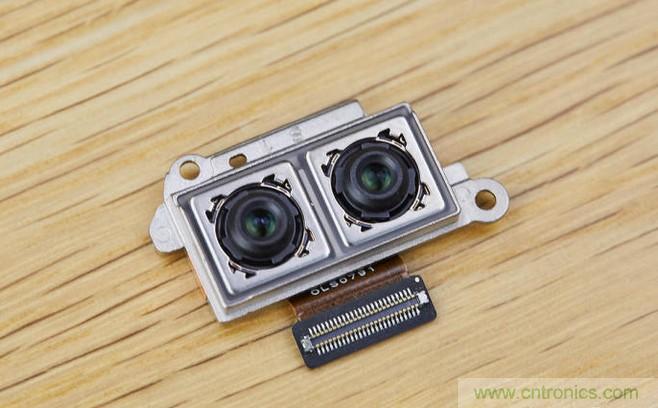

后置雙攝像頭，兩個攝像頭的大小相仿。主攝像頭為1200萬像素，單像素面積為1.25?m，光圈f/1.75，傳感器型號是Sony IMX486。副攝像頭為2000萬像素，單像素面積1.0?m，光圈也是f/1.75，傳感器型號則是Sony IMX376。和別的手機一樣，支持人像模式、暗光增強技術、 HDR 高動態范圍調節技術、4K錄像等功能，雖說黑鯊手機是游戲手機，可是在拍照這一塊做的也不差。

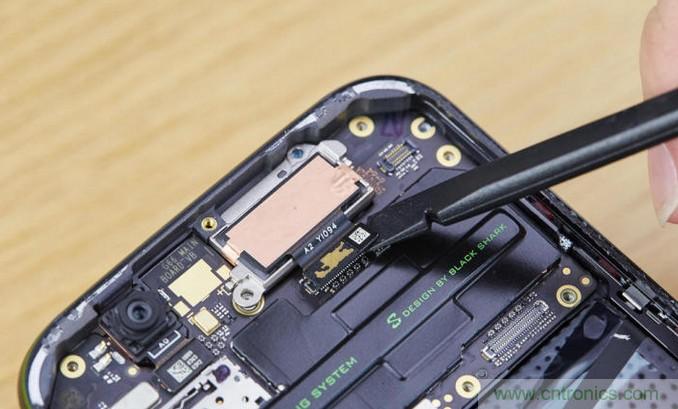

攝像頭后面還加入了一塊銅片輔助散熱，防止攝像頭在長時間使用后會因為溫度過高而罷工。
主板：整合度超高

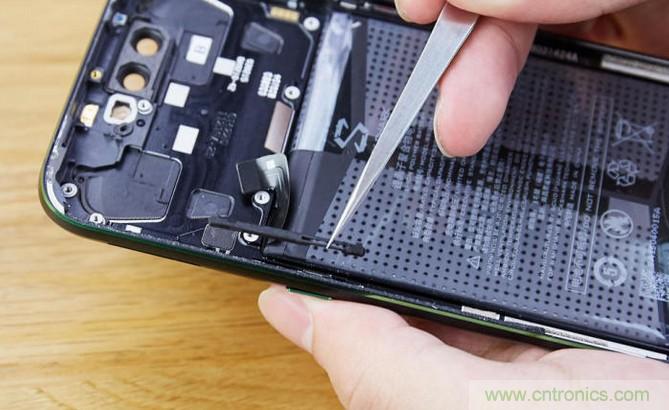

對了，在把主板取出來之前，還需要把板翻過來，將背面左下角的兩條天線給翹起來。這也是黑鯊手機特殊的地方，別的手機基本上只有一條天線，而黑鯊手機一次用了兩條，為的就是配合手機四個角落的信號發射位置、每一條天線負責兩個位置，從而讓手機信號變得更好。

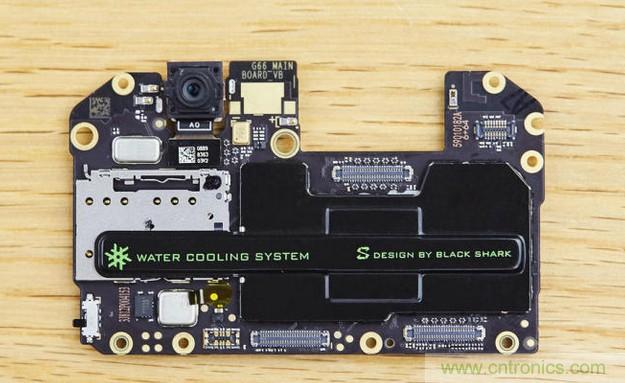

主板正面，拆了后置攝像頭后發現還是挺小的。
主板背面，又用上了石墨散熱膜輔助散熱。
2000萬4in1的前置攝像頭

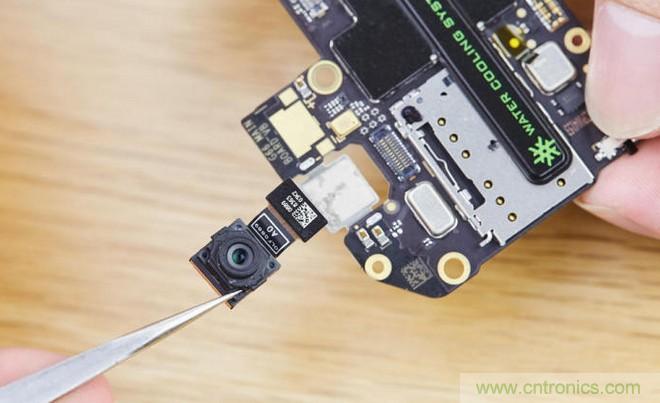

前置攝像頭的固定也是非常有意思，除了通過排線固定之外，還在攝像頭背面加入了一個金屬支架，并且是銅質的。這個支架用來固定前置攝像頭并且輔助散熱，我們在拆下它的時候，需要用鑷子將其和金屬支架分開（他們用雙面膠固定著）。
前置攝像頭也是2000萬像素，單像素面積1.0?m。采用Sony IMX376傳感器的它，支持像素4合1功能，將4個像素點聚合成1個像素點，增加進光量，讓用戶在暗光條件下也能自拍的更為清晰。
多級直觸一體式液冷系統的真面目
好了，激動人心的時刻就要到了，接下來就是要拆解這多級直觸一體式液冷系統。我研究了一下，這一個散熱基板貌似是作為一個屏蔽罩而蓋在主板上的，直接像拆屏蔽罩那樣翹起來。
然后，然后就拆開了；然后，然后我就見到了手機散熱上最猛最強悍的用料設計：
首先，這玩意用了硅脂，對，就是硅脂，不是相變硅脂。這硅脂的作用就是填補芯片與散熱模塊之間的縫隙，讓散熱效果變的更好。先不說別的，我拆過的手機中，用相變硅脂輔助散熱的也沒幾臺，更別說直接用硅脂散熱了。黑鯊真是為了散熱，一點小小的、能增加散熱的措施都用上了。

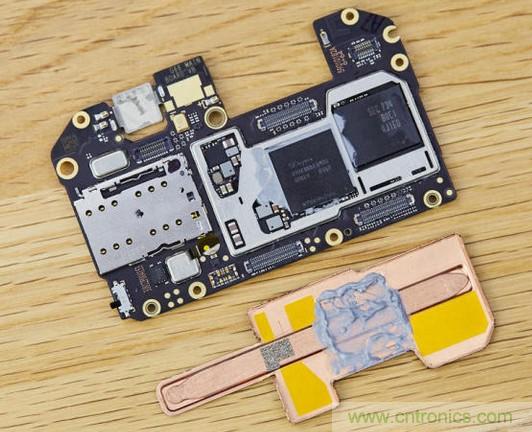

然后，這手機上了熱管散熱，一整條熱管穿過了處理器和存儲芯片上方，延長到了SIM卡卡槽上。這一根熱管，就是多級直觸一體式液冷系統的核心。而熱管的原理是，通過在全封閉真空管內的液體的蒸發與凝結來傳遞熱量，因此這稱之為“液冷單元”是沒啥問題的。這根熱管能夠更快速的將處理器的熱量傳導到上方的散熱基板上，而這塊使用銅合金的散熱基板，則會憑借著超高的熱傳導率（348W/m·K，傳統不銹鋼散熱材質只有16.3 W/m·K，前者的散熱能力大約是后者的21倍），將熱量傳導到金屬保護框上、傳導到石墨散熱膜上......通過各種手段，結合不同位置的熱量情況，讓整個手機有著更好、更快速的導熱系統，保證處理器的溫度更低、能更長時間的運行在最大頻率下。

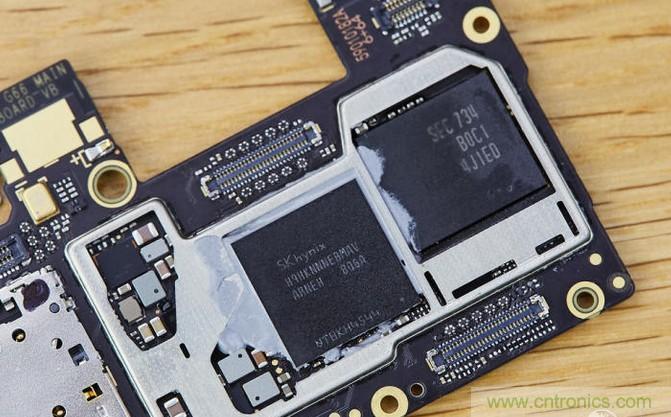

和其他機型一樣，黑鯊手機將驍龍845處理器和運存封裝到了一起，加快數據傳輸速度，不過這樣的封裝也會讓本來就發熱的處理器變的更熱。黑鯊做了那么多工作，連散熱凝脂和熱管都用上了，就是為了鎮壓好這兩個發熱大戶。

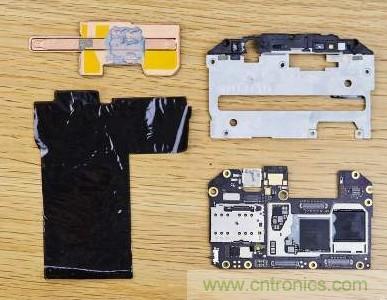

我們拆開看的只是主板這一部分，黑鯊為了散熱做的多少個散熱步驟——硅脂、熱管、散熱基板、金屬保護框、石墨散熱膜，一共5道散熱程序。相比其他旗艦手機的只有相變硅脂+屏蔽罩的散熱方案，黑鯊這個無疑更加先進，散熱性能更是要好上許多。
尾插

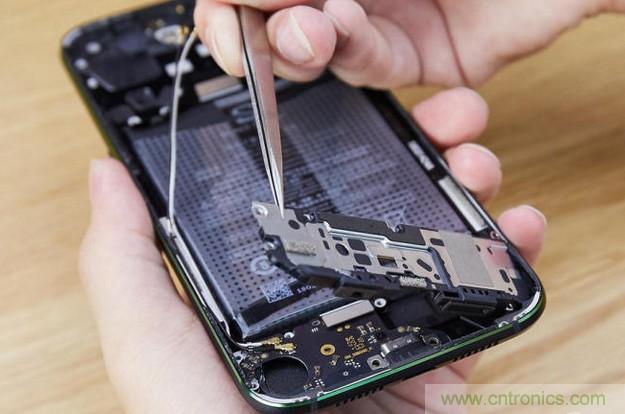

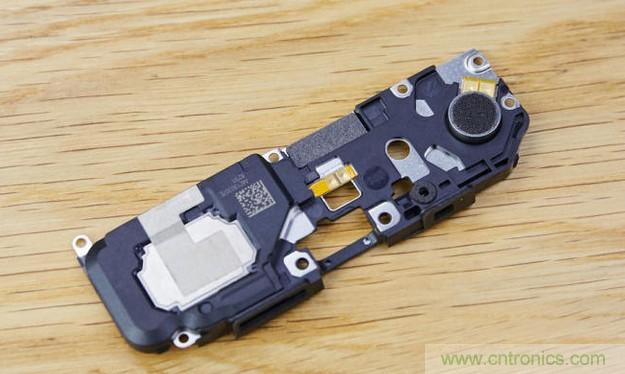

接下來我們拆尾插部分。尾插的揚聲器部分除了包含揚聲器以外，還是尾插的保護框架，只要把螺絲卸下就可取出。
這個框架上還有個振動馬達，這樣的設計挺少見的。

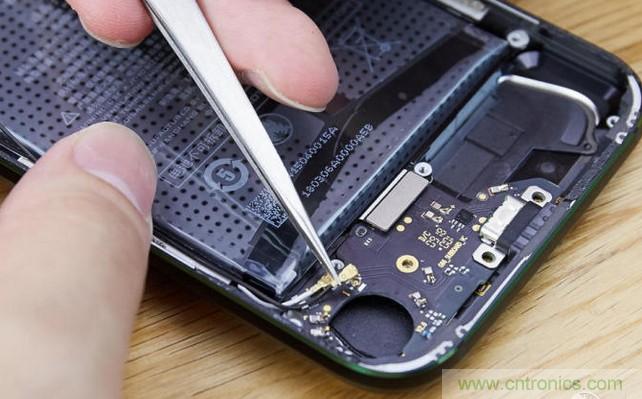

我們需要把尾插排線和兩條天線撬起來，注意，記得要記住天線順序......

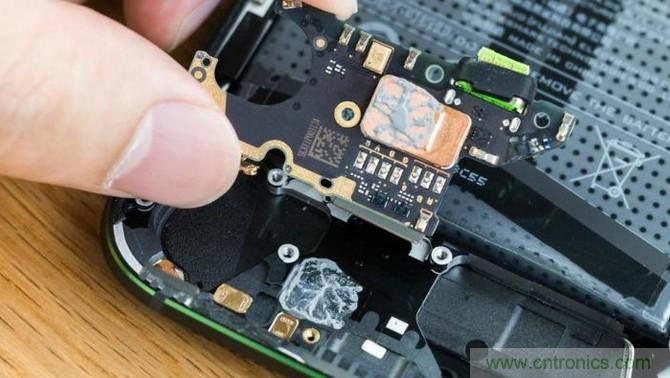

在這塊尾插的背面，有一個電子元件被一屏蔽罩保護著，上面覆蓋了使用銅材質的蓋板與散熱凝脂，這樣的處理在其他機型上這樣的處理是比較少的。

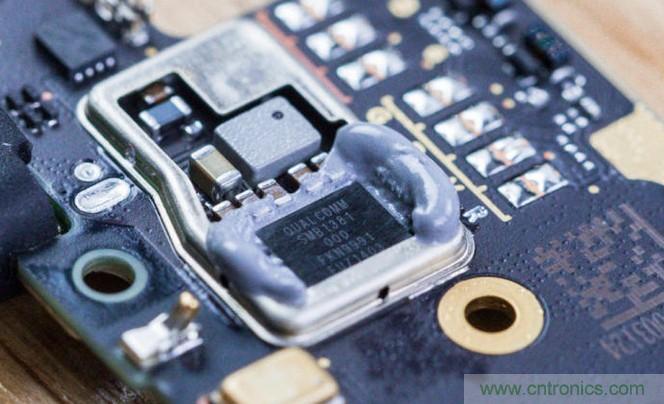

在把蓋板取下之后，發現這屏蔽罩中的是快充IC芯片，型號為高通SMB1381。本來快充IC的發熱量是很大的，可是其他手機為了節省一個封裝的步驟，往往沒有對這芯片進行散熱處理。黑鯊手機則是為了讓快充IC芯片的壽命更長，而特地為其準備了獨有的散熱措施。這是就是對品質與細節的追求。
尾插有一個很有意思的地方，那就是Type-C充電插口。因為金屬外殼較厚的緣故，Type-C口的前面一半的金屬保護殼給取消了，換成了一個膠質保護殼。一方面可以繼續保護Type-C口，另一方面，在碰到水的時候也能阻擋一下。
巧妙的SHARK鍵

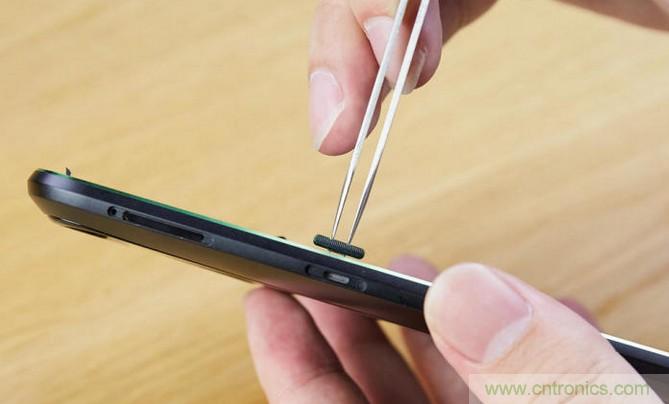

最后說一下這個SHARK鍵吧，這個按鍵通過幾個小小的部件來撥動主板上的開關、進而實現對應的功能。第一個小零件是一個黑色的膠條，用來固定整個部件的位置。
第二部分則是一根金屬條，撥動SHARK鍵之后，這個金屬條也會移動、進而撥動主板上的開關。
最后就是這個SHARK鍵實體了，作為最外層的交互，讓用戶可以撥動他而進入SHARK 模式。
總結
電池我就不拆了，黑鯊的4000mAh電池太大了，我怕拆彎了電池就不能用了（上次我就硬撬另一臺手機的電池搞的電池壞了）。從整合程度來說，黑鯊的主板和其他元件的整合程度甚至要比其他的旗艦機型要高的。而整臺手機的內部，拆解步驟最多、用料最為充足的就是散熱部分。
從底開始，硅脂、熱管液冷、散熱基板、金屬保護框、兩層的石墨散熱膜，再加上顯示屏上的金屬板，這樣的散熱規模讓他成為現在所有旗艦手機中散熱做的最好的一個——別不信，就單單是硅脂+熱管液冷的這個組合，就沒有多少臺旗艦用到。
